Par définition, le terrassement est le fait de déplacer une quantité importante de matériaux (sol, roche, etc.), ceci peut être en déblai (on enlève de la matière) ou en remblai (on apporte de la matière).
Le terrassement mécanique est plus avantageux, car il nous évite de perdre du temps et des heures de travail pénibles. Toutefois, le terrassement à la main peut s’avérer nécessaire en cas de manque de matériel pour avoir une plateforme bien plane.
Cette opération nécessite l’utilisation d’engin telle qu’une pelle mécanique.
Le terrassement se déroule en deux étapes :
- Terrassement de la dalle
- Terrassement des semelles filantes
La dalle
- Dans le cas de l’extension "MARGUERITE", le sol est constitué de gazon, de tout-venant et de terre. Ainsi, pour éviter que le gazon en périphérie soit arraché, il faut faire un coup de pelle à la main sur les marquages afin d’avoir plus de précision.

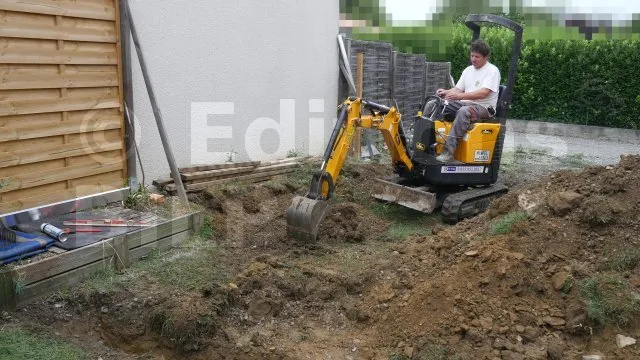

- Procéder maintenant à l’excavation et au nivellement.
Le but de cette étape est de déblayer ou d’enlever un volume de terre correspondant au volume de la dalle et de la semelle.

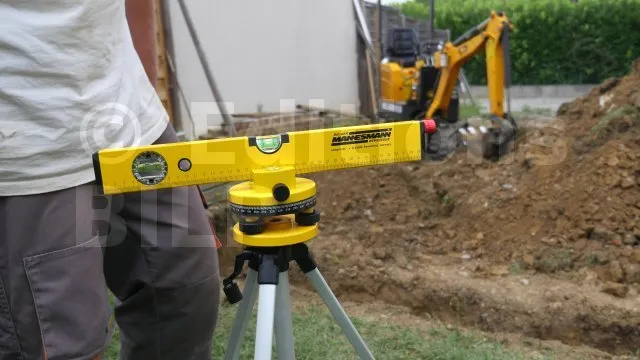

Le niveau laser est un appareil projetant un rayon parfaitement horizontal sur un récepteur ou une règle métallique ou encore une mire. Consultez les articles Prise des niveaux et Le fonctionnement d’un niveau laser pour apprendre son mode d’emploi.
La règle métallique sert à déterminer la profondeur de la fouille par rapport au niveau de référence, ce dernier est généralement le sol fini d’un bâtiment existant.

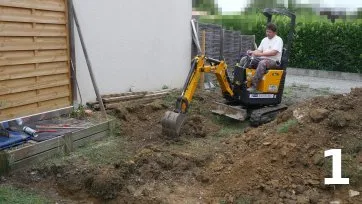

- Dans un premier temps, faites un trou pas trop profond avec la pelle.

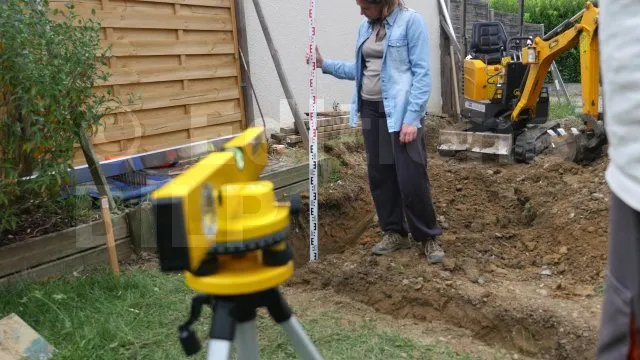

- Puis, avec un niveau laser et une mire ou une règle métallique mesurez sa profondeur qui doit correspondre au niveau de référence choisit précédemment moins l’épaisseur de la dalle.
- Enfin, nivelez la plateforme.

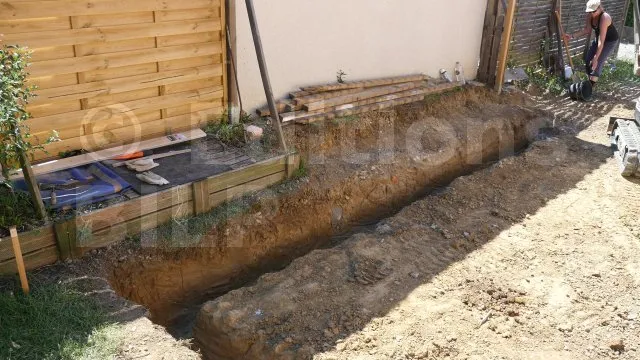

Les semelles filantes
- La première opération pour la fouille des semelles filantes est de marquer sur la plateforme la largeur des semelles avec de la bombe de peinture.

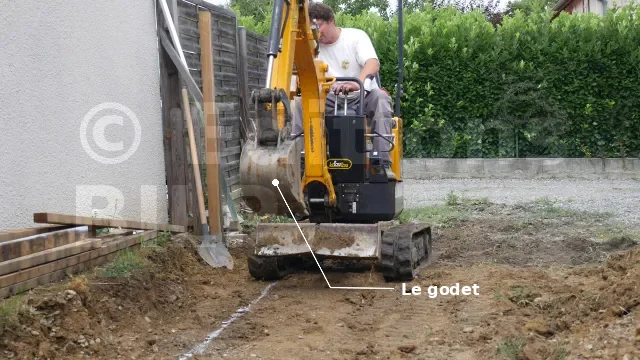

- Pour éviter les réglages de la largeur, utilisez un godet de même dimension que la largeur des semelles.
Comme pour celle de la dalle il faut prendre le niveau du fond de fouille avec la mire et le niveau laser. La profondeur doit correspondre au niveau de référence moins l’épaisseur de la dalle et la hauteur de la semelle.

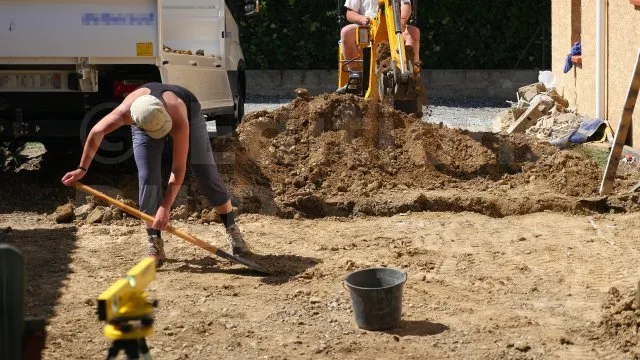

Etant donné qu’on utilise des équipements destinés aux particuliers et que le conducteur n’a pas forcément une expérience très importante ; une finition manuelle peut s’avérer nécessaire. La plateforme doit être dépourvue de bosses d’où son importance.
Voici une vidéo sur la réalisation de cette étape :
Le terrassement (2 min)
Pour voir cette vidéo, il faut être membre. Pour cela, il suffit de faire l’acquisition d’un de nos packs.
Consultez l’article organisation de chantier pour une petite astuce sur l’utilisation de la pelle mécanique notamment la mise en place de l’aire de circulation.
[...]
