L’implantation du mur
L’implantation du mur consiste à tracer sur la dalle l’emplacement exacte du mur.
Mode opératoire

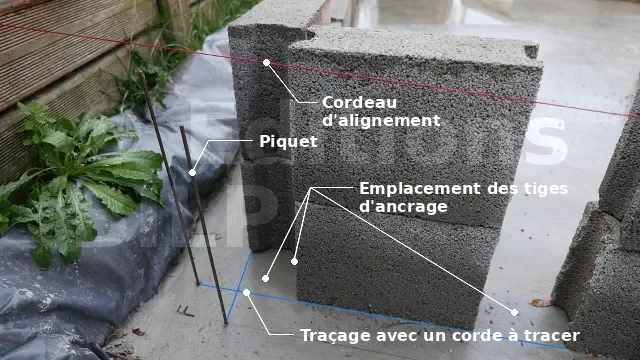

Les cordeaux d’alignement mis en place lors de l’implantation des fondations nous servirons de guide pour cette opération.
- Mettez en place des piquets en bout de fer à béton sur l’alignement des cordeaux à une distance d’une vingtaine de centimètres des extrémités de l’extension.
- Tirez le cordeau à poudre sur deux extrémités successives pour tracer le contour de l’extension.
- Faites un appareillage à sec pour localiser l’emplacement des ancrages des tiges filetées et attentes des chaînages d’angles.
- Mettre de la poudre bleue dans l’outil et bien le secouer,
- Il faut trois personnes pour la manipulation, deux personnes doivent tenir le matériel sur les deux extrémités et la troisième personne se place au milieu et doit tirer le cordeau vers le haut puis le relâcher pour le traçage.

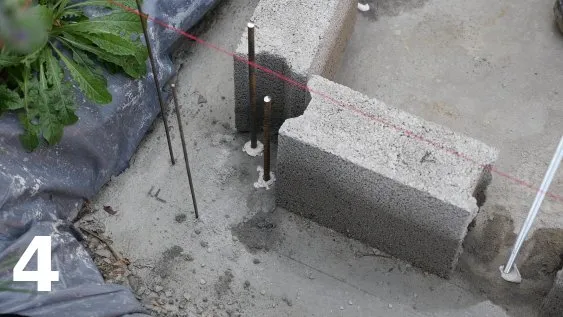

Ancrage avec des tiges filetées

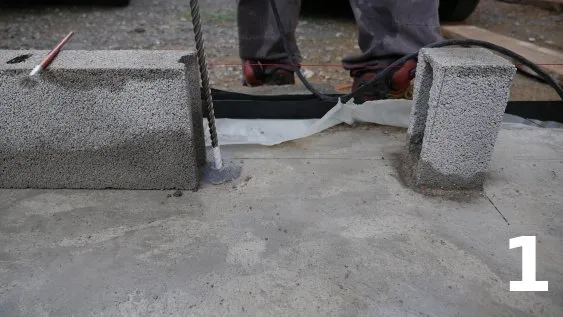

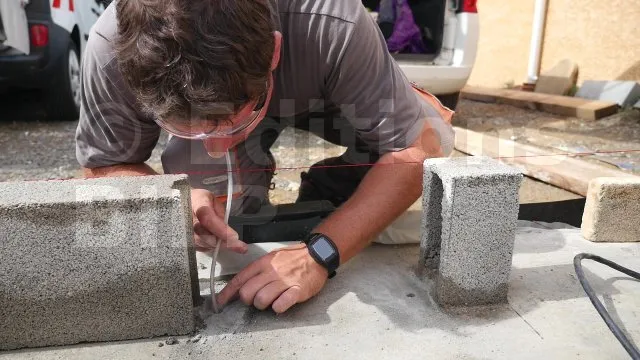

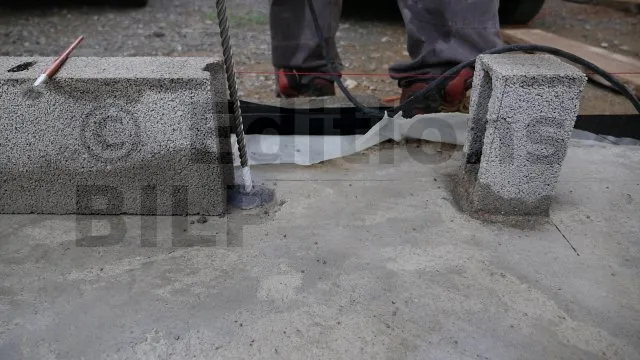

Perforez avec une foreuse munie d’une mèche plus grosse que la tige filetée c’est-à-dire le diamètre de la tige plus deux millimètre (D + 2 mm) et une profondeur de douze fois le diamètre.

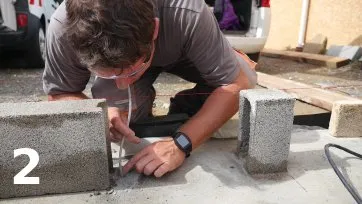

Bien dépoussiérer l’intérieur du trou avec un écouvillon et une paille pour assurer une meilleure adhérence de la résine avec le support (la dalle).
- Ne pas utiliser le début de cartouche.
- Suivre les indications pour le mélange de la résine et du durcisseur s’il s’agit de ce type de scellement.

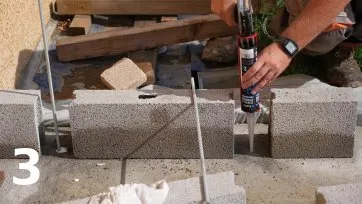

- Mettre la tête de la cartouche bien au fond des trous pour éviter les vides d’air.
Astuce : pour une meilleure adhérence entre la cheville, le support (la dalle) et l’ancre (la tige filetée), tournez la tige suivant la sens de l’aiguille d’une montre pour évacuer les bulles d’air.
Voici une vidéo sur la réalisation de cette étape :
Ancrage avec des tiges filetées (1 min)
Pour voir cette vidéo, il faut être membre. Pour cela, il suffit de faire l’acquisition d’un de nos packs.
Appareillage des parpaings

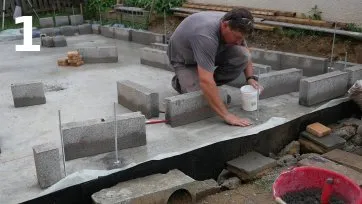

L’assise doit être arrosée ou mouillée avant la mise en place du mortier de pose pour une meilleure adhérence entre le mur et la dalle.
Le mortier est dosé à 275 kg/m3 soit :
| Ciment | Sable | Eau |
|---|---|---|
| 1/2 sac de 25 kg | 5,5 seaux de 10 litre | 6 litre |

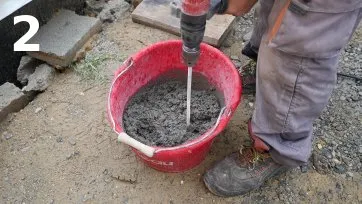

Lors de la préparation du mortier, il est très important de ne pas le mouiller abondamment. Le mortier ne doit être ni trop mouillé, ni trop sec. En faisant une boule de mortier dans votre main, celui-ci ne doit pas s’effriter (trop sec), ni couler (trop mouillé).

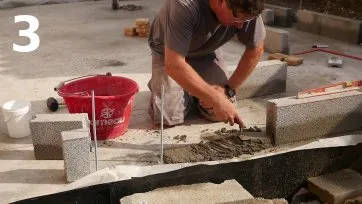

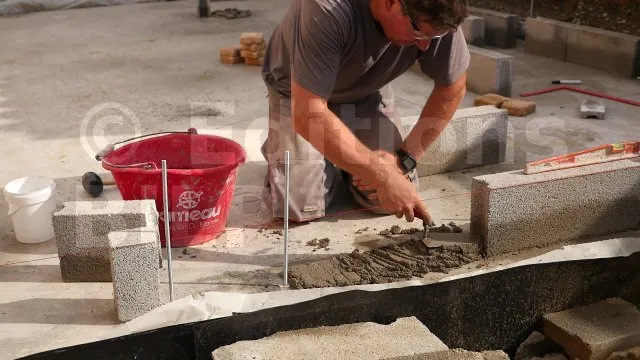

Étalez trois centimètre d’épaisseur de mortier avec la truelle. Ce joint de mortier ne doit surtout pas être tassé, mais au contraire aéré, car il se tasse avec le poids de l’agglo.

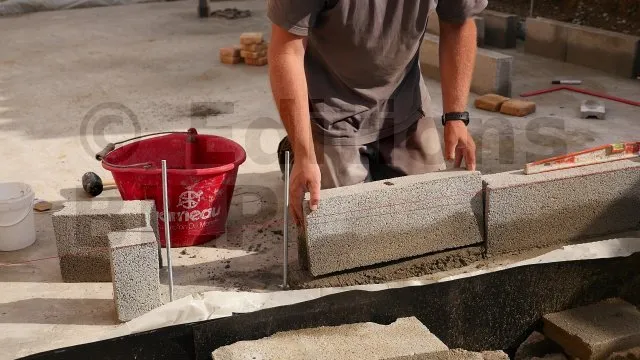

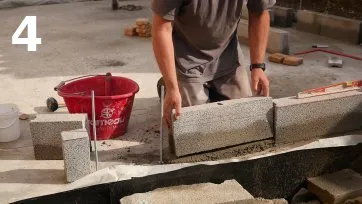

Grâce à son poids, le parpaing se positionne de niveau. Il se pose délicatement, horizontalement ou verticalement. Faites coïncider la tête de l’agglo avec le cordeaux dans les deux sens.

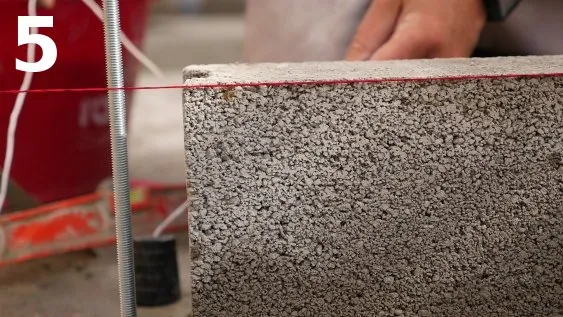

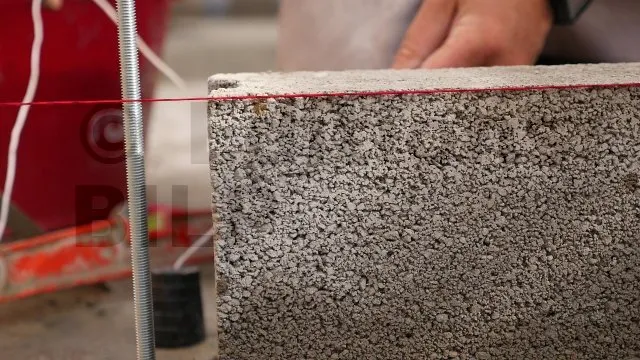

Attachez un fil ou un cordeau sur les deux têtes d’assise bien à niveau pour avoir l’alignement. Les parpaings sont placés bien affleures avec le cordeau, ainsi, ils sont bien alignés et à niveau.

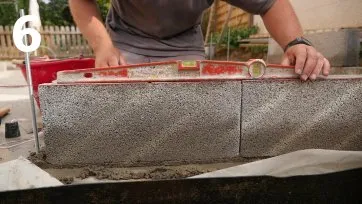

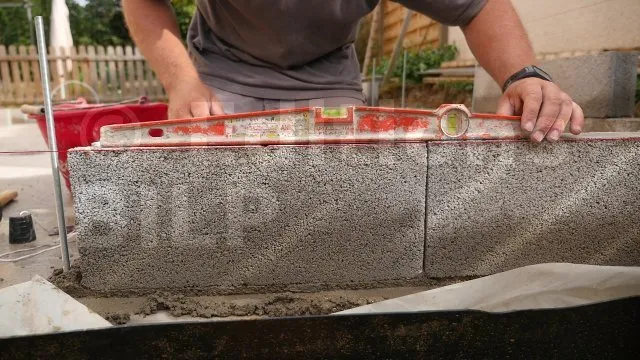

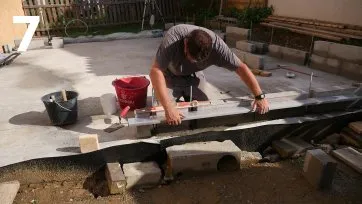

La vérification se fait avec un niveau à bulle. Placez le niveau sur deux parpaings successifs, quand la bulle se trouve au milieu du cadrant du niveau, le niveau des deux parpaings est parfait.

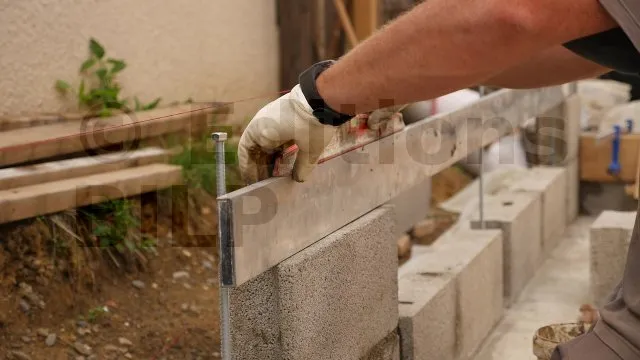

Pour se faire, placez une règle le long de la rangée de parpaings et vérifiez si tous les agglos sont affleures avec la règle.

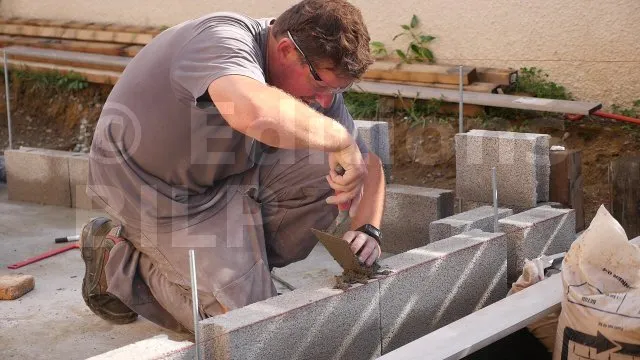

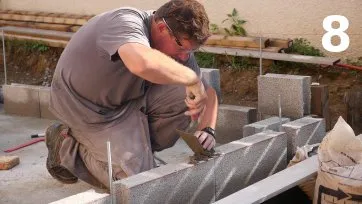

Lors de la pose des joints verticaux, procédez délicatement avec une truelle ou un fer à béton afin de ne pas dérégler la rangée de parpaings.

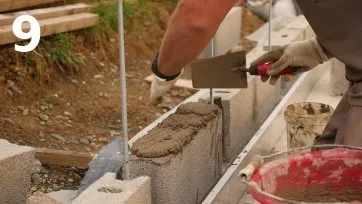

Le principe est le même que pour la première assise de parpaings. Mettez du mortier d’une épaisseur de trois centimètres sans le tassée puis poser les parpaings de tête.

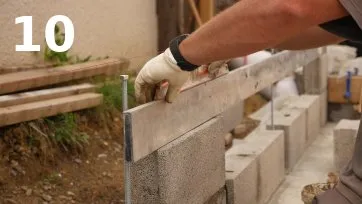

- Placez une règle aluminium sur les deux têtes d’assise.
- Placez le niveau à bulle sur la règle pour voir si les deux parpaings sont à la même hauteur.
- Si les deux têtes ne sont pas au même niveau, ajoutez du mortier sur le plus bas pour qu’il atteigne le niveau de l’autre.
- Puis mettez en place les autres parpaings de la rangée.

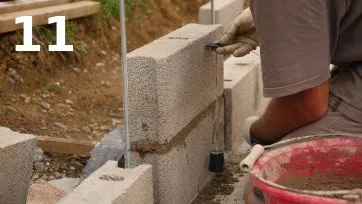

Avec un fil à plomb, prenez la plaque (le chat) et mettez-le à la hauteur du dernier parpaing. Ensuite, glissez le fil lesté jusqu’à ce que le plomb arrive au premier parpaing. Cela fait, si vous remarquez un écartement entre le plomb et la première assise de parpaing cela veut dire que le mur n’est pas droit. Il vous faut alors régler les assises supérieures. Par contre, si le plomb est accolé au mur écartez le chat du mur pour voir si le plomb suit ce déplacement ; si c’est le cas, le mur est bien en aplomb.
Consultez l’utilisation de fil à plomb
Voici une vidéo sur la réalisation de cette étape :
Appareillage des parpaings (1 min)
Pour voir cette vidéo, il faut être membre. Pour cela, il suffit de faire l’acquisition d’un de nos packs.
[...]
