Pour l’extension "MARGUERITE", les arases servent de ceinturage du muret, et de connecteur entre les structures bois et le soubassement en maçonnerie.
La mise en œuvre
La mise en œuvre de l’arase comprend plusieurs opérations : la pose des ferraillages et des coffrages, suivie du coulage de béton.
La pose du ferraillage

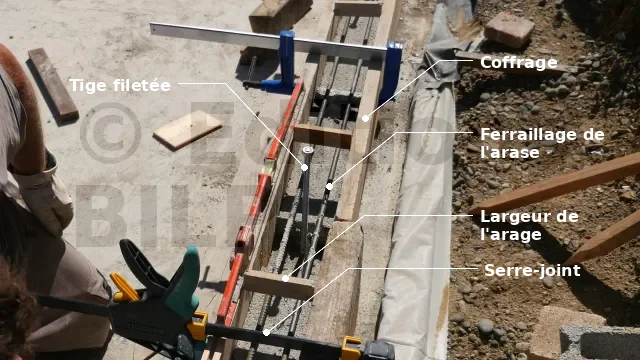

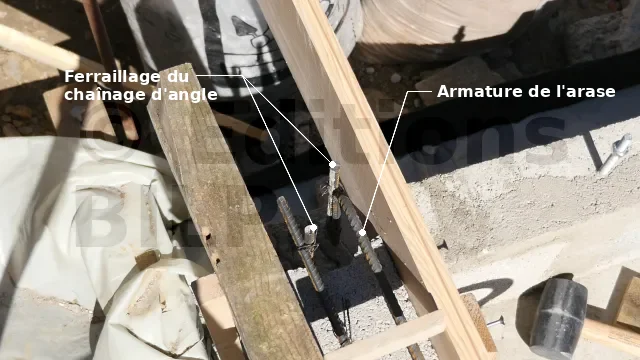

Le ferraillage de l’arase est composé de deux filants et de raccords d’angles. Pour la mise en œuvre : consulter le cintrage des aciers d’angle ; ces raccords d’angle relient les chaînages d’angles et les filants de l’arase. En effet, il faut attacher les aciers d’angle avec les deux filants et les aciers des chaînages d’angle en respectant la longueur de recouvrement qui est égale à 40 fois le diamètre des aciers au minimum.
Mode opératoire du coffrage
- Choix de planches : pour réaliser l’arase, il faut prendre des planches avec une largeur suffisamment haute afin de couvrir l’épaisseur de l’arase, plus 5 cm minimum pour le serrage.
- Choisir un niveau de référence pour le fond de coffrage : dans le cas de l’extension "MARGUERITE", c’est la tête de la deuxième assise de parpaing.
- Mise en place du trépied sur une plateforme bien stable.

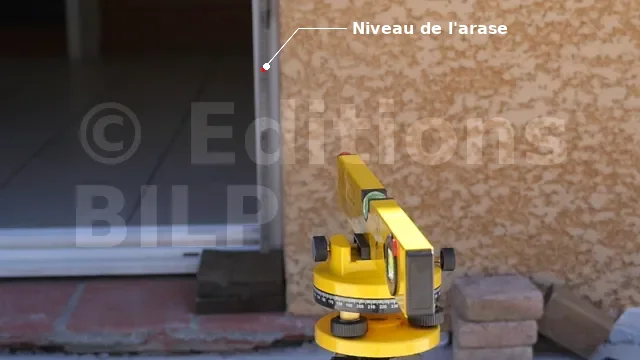

- Mise en place du niveau sur le trépied.
- Calage du niveau à l’horizontale en ajustant le trépied.
Consultez le fonctionnement d’un niveau laser
Le niveau de la tête de coffrage doit correspondre au niveau de référence plus l’épaisseur de l’arase.

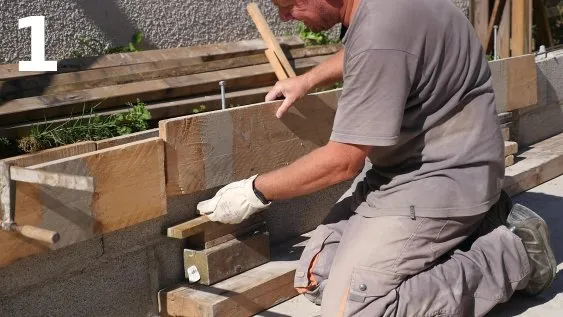

- Calage de la hauteur du coffrage : pour se faire il suffit de mettre des bouts de bois aux extrémités de chaque planche et ensuite d’en rajouter progressivement pour caler les planches. Ceux-ci serviront de support dans l’attente de la pose des serre-joints provisoires.

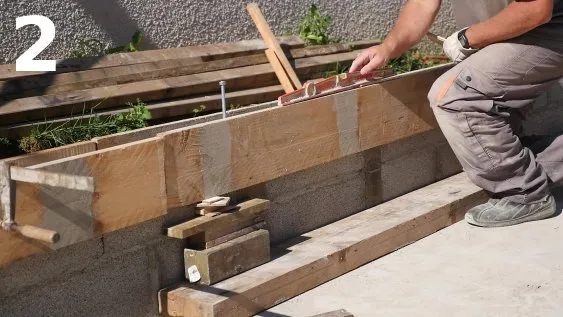

Comment fonctionne un niveau à bulle
Le bulle d’air doit se trouver au milieu des 2 lignes. Si ce n’est pas le cas, redresser la planche de gauche si la bulle se décale vers la droite et le contraire si le décalage est vers la gauche.

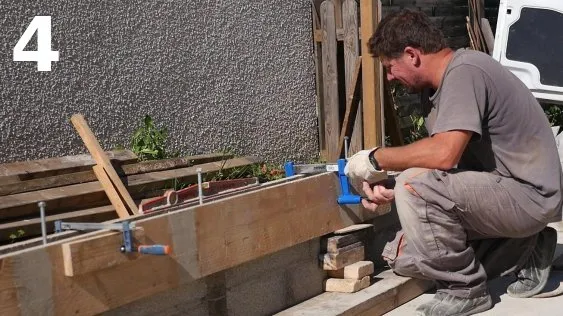

Les joues de coffrage sont fixés à l’aide des serre-joints

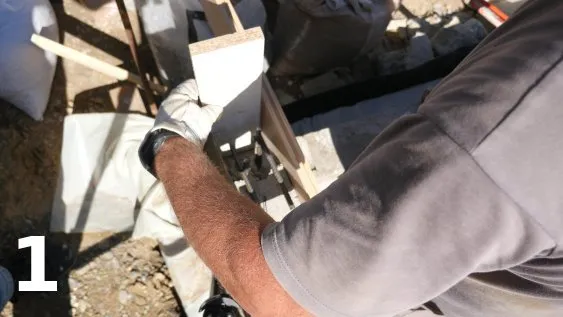

- Pose des panneaux d’extrémités et de fermetures

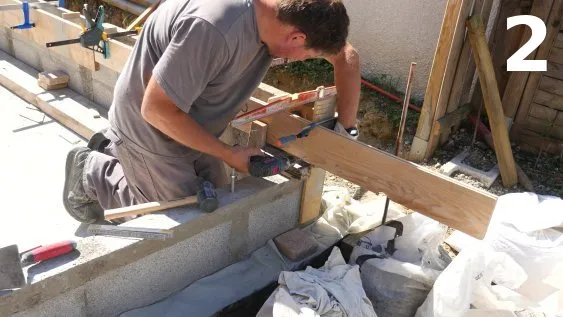

Fixation provisoire de l’ensemble avec un serre-joint avant la fixation définitive avec des vis.
Vérification de l’aplomb de la face avant la fixation avec les vis.

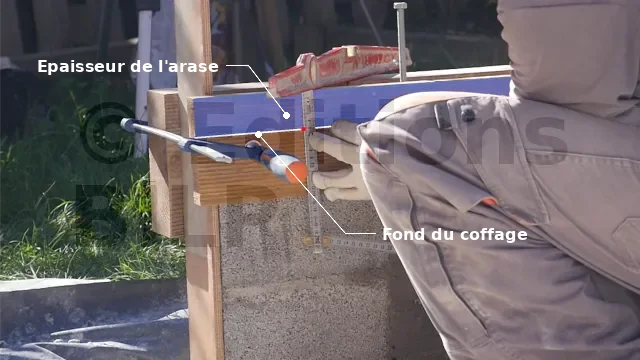

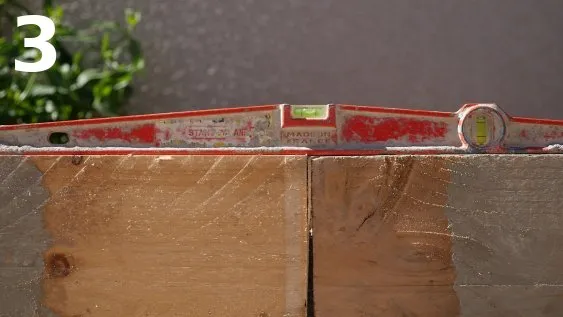

- Vérification du niveau du coffrage et de l’épaisseur de l’arase
L’épaisseur de l’arase correspond à la hauteur du coffrage moins le niveau de la maçonnerie de parpaing.
La planchette a deux rôles : celui d’écartement et de buton.
Coulage de l’arase
Le béton est dosé à 300 kg/m3
| Le béton est dosé à 300 kg/m-3- car nous utilisons un béton légèrement armé | < | ||
| Ciment en sac de 25 kg | Gravier en seaux de 10 L | Sable en seaux de 10 L | Eau en seaux de 10 L |
| 1 sac | 7 seaux | 3,5 seaux | 1 seaux |
Astuce : pour faciliter le malaxage, utiliser un gabarit ou un seau plus petit.
| Ciment en seau de 2 L | Gravier en seau de 2 L | Sable en seau de 2 L | Eau en seau de 2 L |
|---|---|---|---|
| 1 seau | 3 seaux | 1,5 seaux | 1/2 seau |
- Coulage proprement dit

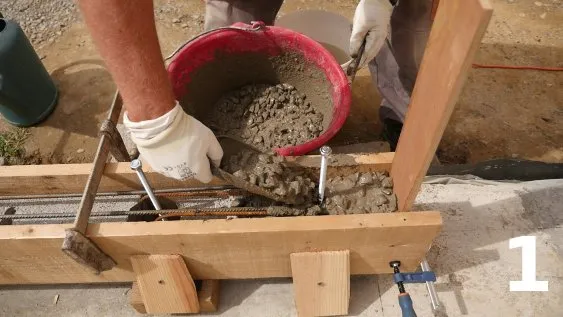

Quand la quantité de béton n’est pas importante, le coulage à la main est recommandé. Dans ce cas utilisez une pelle à béton.

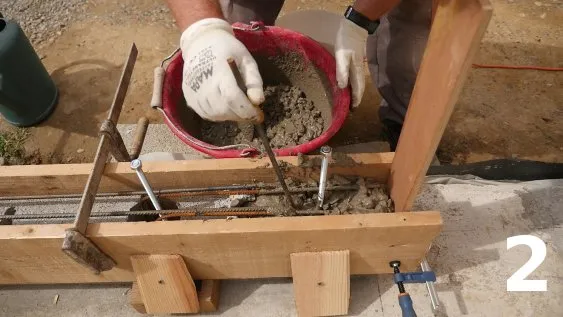

En général, le béton doit être vibré, mais dans ce cas précis, une tige d’acier suffit, donc il n’est pas nécessaire de le vibrer.

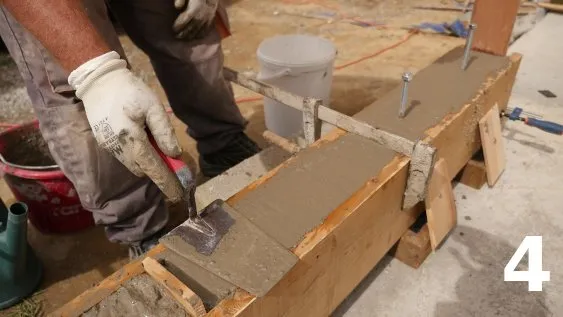

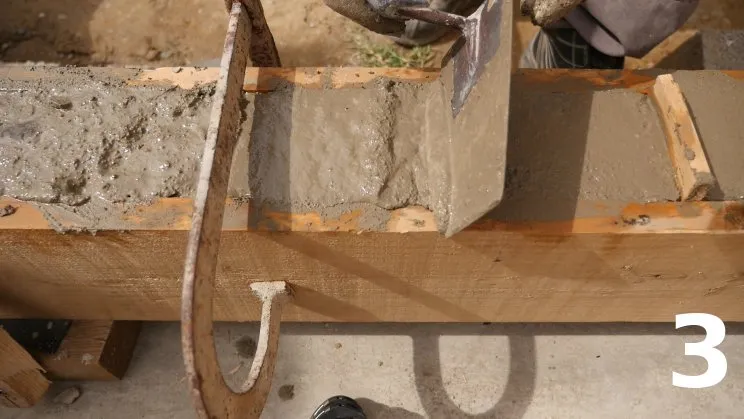

Retrait du surplus de béton avec une truelle pour avoir une arase bien plane.
Voici une vidéo sur la réalisation de cette étape :

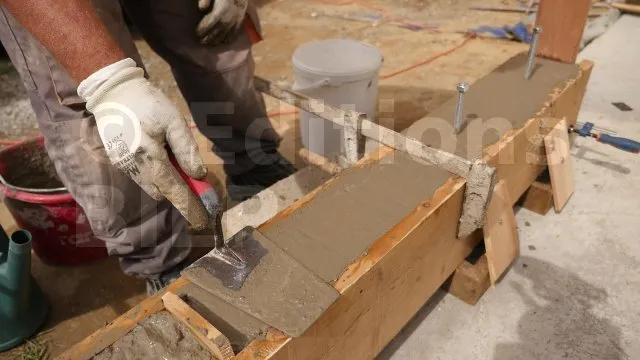

Surfaçage du béton pour faciliter l’application des produits d’étanchéités.
Le décoffrage
En général, nous pouvons décoffrer après 4 à 5 jours par temps chaud sauf pour les ouvrages spécifiques.[...]
