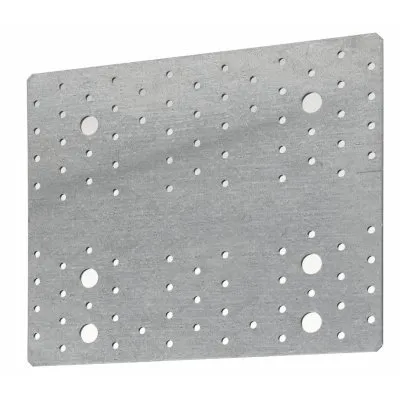

Plaque perforée pour CLT - Réf. NPB255
-
RéférenceNPB255
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant la norme NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Perçages93Ø5 - 6Ø14
-
Epaisseur3mm

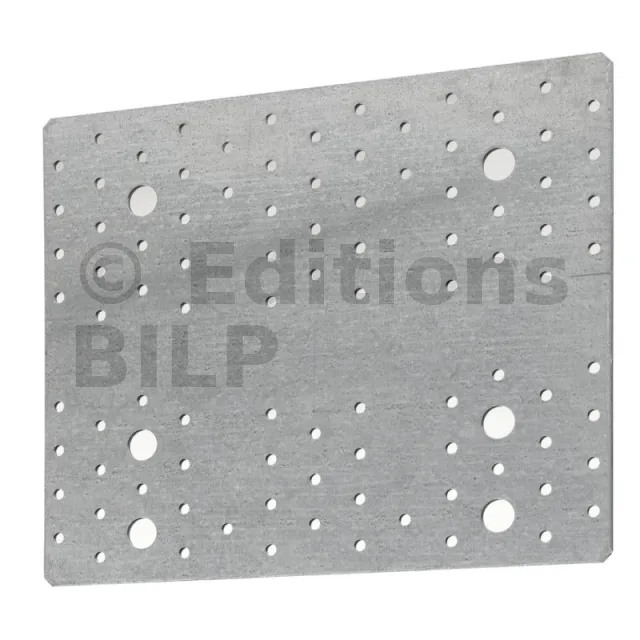

Plaque perforée pour CLT

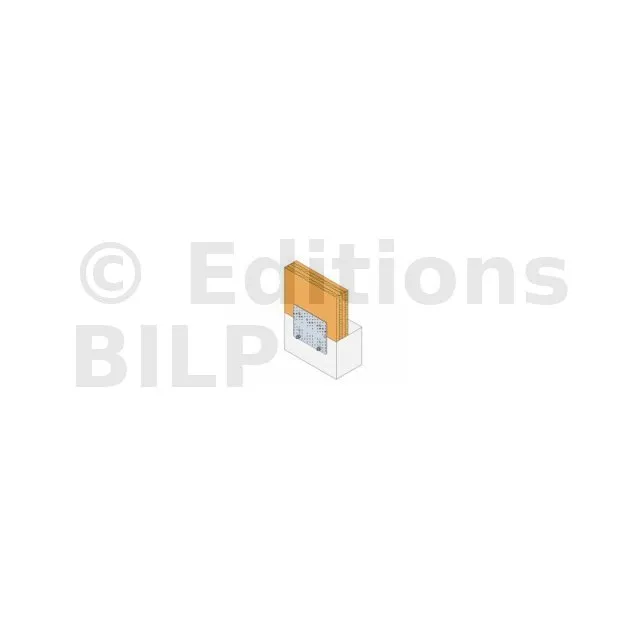

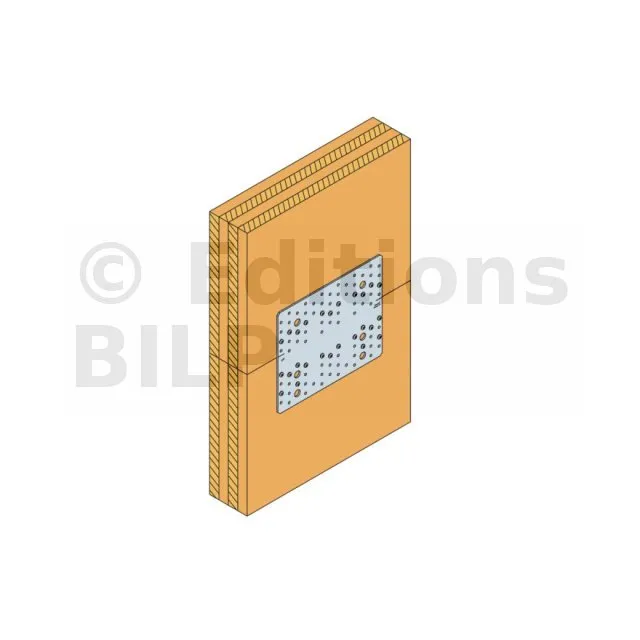

Les plaques perforées NPB255 et NPB255SO ont été spécialement développées pour la fixation de panneaux CLT sur support bois, support CLT ou support béton.
Caractéristiques
Déclarations de performance : FR-DoP-h10/0005 ;
Agrément technique (ATE) : eta-06-0106.pdf
Matière
- Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346
- Epaisseur 3 mm
Avantages
- Idéale pour une utilisation en bâtiment CLT,
- Installation facilitée par une ligne de marquage qui permet de positionner les deux éléments à assembler,
- Grande polyvalence : peut être fixée sur support bois et support béton,
- Performances élevées pour des directions d’efforts horizontales et verticales.
Applications
Support
Porteur : CLT, bois, acier...
Porté : CLT, bois massif, bois lamellé-collé, bois composite...
Domaine d’utilisation
- Panneaux massifs,
- Panneaux lamellés croisés (CLT)...
Données techniques
Dimensions
Utiliser un cutter et une règle pour couper le matériau et obtenir des résultats précis.
Cet outil offre une finition impeccable et sans bavures sur les polystyrènes et les mousses grâce à la chaleur produite par le passage du courant électrique sur le fil à découper et le poids de l’outil. Pour le fabriquer, il vous suffit de prendre deux lattes et de les fixer aux extrémités d’une autre planche pour former un H. Ensuite, fixez deux vis sur les extrémités hautes du H et attachez-y le fil à découper. Fixez également deux vis sur les extrémités basses des lattes et attachez-y un câble tendeur. Enfin, branchez les vis sur la partie haute du H à une alimentation électrique ou une batterie, un courant continu de 12 V fera bien l’affaire.
texte=Cosse pour l’alimentation en électricité|points=2334,221,2967,220,3253,538|couleur=#ffffff|couleur_fleche=#ffffff
texte=Fil à découper|points=1431,573,1891,573,2796,1620|couleur=#ffffff|couleur_fleche=#ffffff
texte=Cable tendeur|points=1431,882,1657,882,1897,1158|couleur=#ffffff|couleur_fleche=#ffffff
texte=Planche|points=1431,1228,1626,1228,1881,1564|couleur=#ffffff|couleur_fleche=#ffffff
| Références | Dimensions [mm] | Perçages | |||
|---|---|---|---|---|---|
| A | B | t | Ø5 | Ø14 | |
| NPB255 | 214 | 255 | 3 | 93 | 6 |
| NPB255SO | 294 | 255 | 3 | 97 | 6 |
Valeurs caractéristiques - Bois sur bois ou CLT sur CLT
Utiliser un cutter et une règle pour couper le matériau et obtenir des résultats précis.
| Références | Valeurs Caractéristiques - Bois sur bois ou CLT sur CLT | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||
| Partie haute | Partie basse | R1.k | R2.k | |||
| CNA4.0x50 | CSA5.0x50 | CNA4.0x50 | CSA5.0x50 | |||
| NPB255 NP 1 | 11 | 15 | 23.9 | 27.6 | 20.8 | 24 |
| NPB255 NP 2 | 13 | 15 | 28.3 | 32.6 | 19.4 | 22.3 |
| NPB255 NP 3 | 30 | 31 | 66.5 | 78.9 | 33.9 | 40.2 |
| NPB255 NP 4 | 24 | 28 | 53.2 | 63.1 | 27.7 | 32.9 |
| NPB255SO NP 5 | 30 | 31 | 66.5 | 78.9 | 25 | 29.7 |
La connexion sur bois peut également être appliquée pour la connexion sur CLT. Les distances aux bords du bois doivent être vérifiées.
Les plans de clouage NP 1 à 5 sont décrits dans le document pdf disponible dans l’onglet "Mise en œuvre"
Valeurs caractéristiques - Bois sur béton
Les gaines doivent être mise en place en premier.
texte=Gaine encastrée dans le mur|points=2317,940,2636,940,2955,1086|couleur=#ffffff|couleur_fleche=#ffffff
| Références | Valeurs Caractéristiques - Bois sur béton - Plan de clouage 2 | ||||||
|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||||
| Partie haute | Partie basse | R1.k | R2.k | f [mm] | |||
| NPB255 NP 6 | 11 | 2 | 23.9 | 27.6 | 22.8 | 26.3 | 115 |
| NPB255 NP 7 | 13 | 2 | 28.9 | 34.2 | 19.3 | 22.9 | 120 |
| NPB255 NP 8 | 30 | 2 | 66.5 | 78.9 | 28.4 | 33.7 | 70 |
| NPB255 NP 9 | 19 | 2 | 42.1 | 50 | 23.9 | 28.4 | 100 |
| NPB255SO NP 10 | 24 | 2 | 52.2 | 60.2 | 22.2 | 25.6 | 120 |
| NPB255SO NP 11 | 26 | 2 | 56.6 | 65.3 | 21.5 | 24.8 | 120 |
| NPB255SO NP 12 | 30 | 2 | 66.5 | 78.9 | 21.3 | 25.2 | 115 |
| NPB255SO NP 13 | 30 | 2 | 66.5 | 78.9 | 25.5 | 30.2 | 100 |
La connexion sur bois peut également être appliquée pour la connexion sur CLT. Les distances aux bords du bois ainsi que les distances aux bords du béton doivent être vérifiées.
La résistance des ancrages doit être vérifiée, notamment le moment induit par l’effort F2, associé à un bras de levier "f" donné dans le tableau ci-dessus.
Les plans de clouage NP 6 à 13 sont décrits dans le document pdf disponible dans l’onglet "Mise en œuvre"
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x50 mm
- Vis CSA Ø5.0x40 ou CSA Ø5.0x50
Sur béton :
- Cheville mécanique : goujon WA M12-104/5
- Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35
Installation
Sur bois :
1. Approcher les deux éléments à fixer,
2. Pointer la plaque sur le 1er élément à fixer,
3. Pointer la plaque sur le 2nd élément.
Sur béton :
1. Approcher l’élément à fixer du support béton,
2. Pointer la plaque sur l’élément à fixer,
3. Fixer la plaque sur le béton avec les ancrages préconisés.
