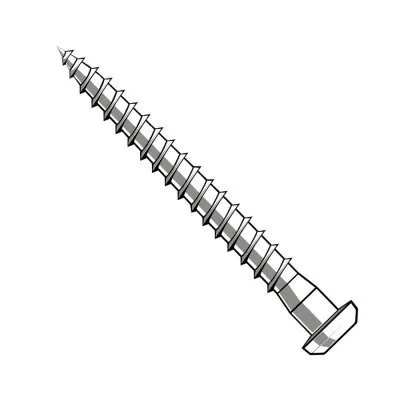

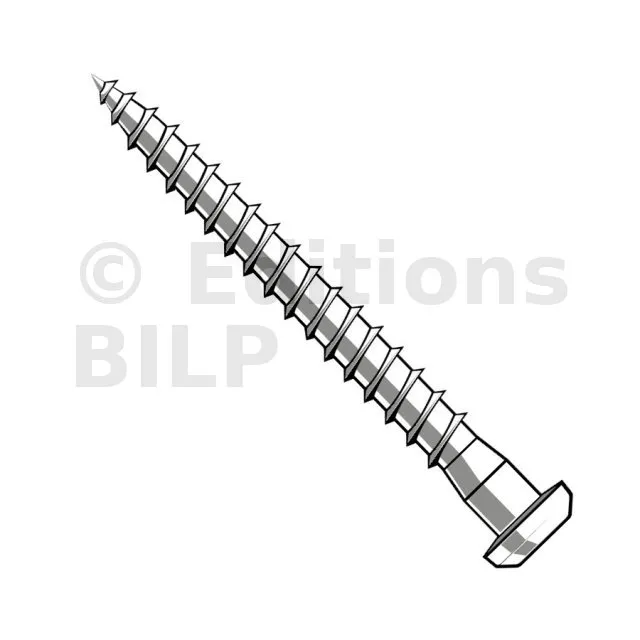

Vis pour connecteurs tête Torx - Diamètre 5mm - Réf. CSA5.0X50
-
RéférenceCSA5.0X50
-
FabricationFrançaise
-
MarqueSIMPSON Strong-Tie
-
Diamètre (D1)4.85mm
-
EmpreinteT20
-
Diamètre de la tête8.3mm
-
Longueur du filet44mm
Caractéristiques
Agréments techniques : ETA-04/0013
Déclarations de performance : FR-DoP-e04/0013
Matière
- Acier électro-zingué blanc.
Vissage
- Embout T 20.
Avantages
- Forme conique sous tête : contact total de la pointe avec le connecteur,
- Filetage spécifique au bois : pénétration facile et rapide,
- Pas de fendage du bois,
- Haute résistance à l‘arrachement,
- Préconisée dans le cadre d’une résistance au feu d’une demi-heure.
Applications
Support
- Porteur : bois massif, bois composite, lamellé collé,
- Porté : bois massif, bois composite, lamellé collé.

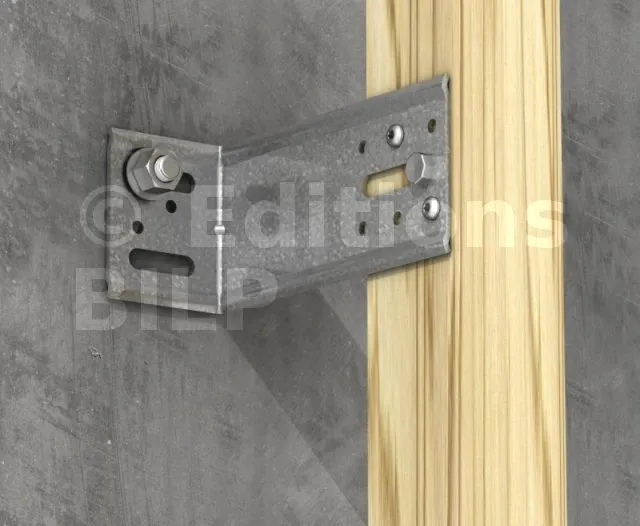

Domaines d’utilisation
- Sabots de charpente,
- Équerres d’assemblage,
- Feuillards.
Dimensions
- 1 : pare-pluie
- 2 : rabattement du pare-pluie
Poser le pare-pluie avec un petit rabattement sur la maçonnerie existante d’une longueur qui ne devrait pas dépasser la limite du bardage afin d’avoir un certain esthétisme.
texte=1|points=1767,1140,1675,1140,1353,894
texte=2|points=1767,770,1675,770,1595,629
Références | Dimensions [mm] | Embout | Quantité par boîte | ||||
---|---|---|---|---|---|---|---|
l | lg | d1 | d | dh | |||
CSA5,0X25 | 25 | 19 | 3.15 | 4.85 | 8.3 | T-20 | 250 |
CSA5,0X35-R | 35 | 29 | 3.15 | 4.85 | 8.3 | T-20 | 25 |
CSA5,0X35 | 35 | 29 | 3.15 | 4.85 | 8.3 | T-20 | 250 |
CSA5,0X40 | 40 | 34 | 3.15 | 4.85 | 8.3 | T-20 | 250 |
CSA5,0X50 | 50 | 44 | 3.15 | 4.85 | 8.3 | T-20 | 250 |
CSA5.0X80-DE | 80 | 74 | 3.15 | 4.85 | 8.3 | T20 | 200 |
Valeurs caractéristiques données pour un bois de classe C24 et une épaisseur d’acier de 2 mm. Pour déterminer la résistance des vis dans d’autres conditions de classe de bois et d’épaisseur d’acier, référez-vous à l’ETE-04/0013.
Valeurs caractéristiques
Références | Valeurs caractéristiques [kN] | |
---|---|---|
Rax,k | Rlat,k | |
CSA5,0X25 | 1.38 | 1.49 |
CSA5,0X35-R | 2.11 | 1.99 |
CSA5,0X35 | 2.11 | 1.99 |
CSA5,0X40 | 2.47 | 2.25 |
CSA5,0X50 | 3.2 | 2.63 |
CSA5.0X80-DE | 5.38 | 3.5 |
Valeurs caractéristiques données pour un bois de classe C24 et une épaisseur d’acier de 2 mm. Pour déterminer la résistance des vis dans d’autres conditions de classe de bois et d’épaisseur d’acier, référez-vous à l’ETE-04/0013.
