Feuillards torsadés
Feuillards torsadés

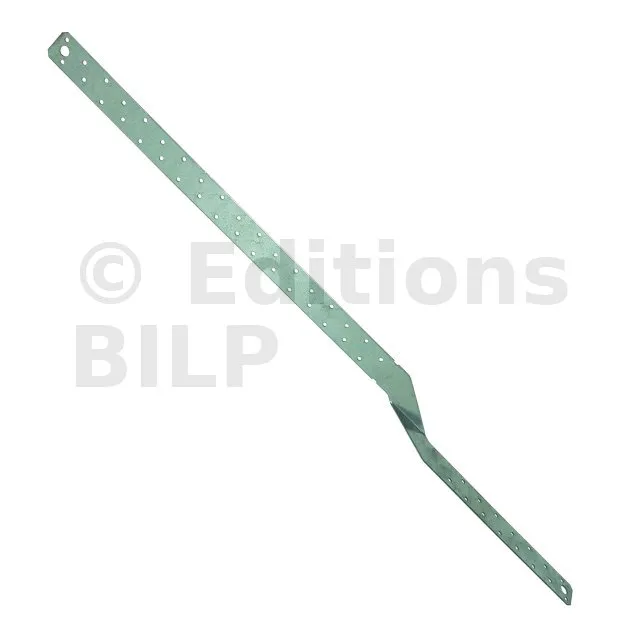

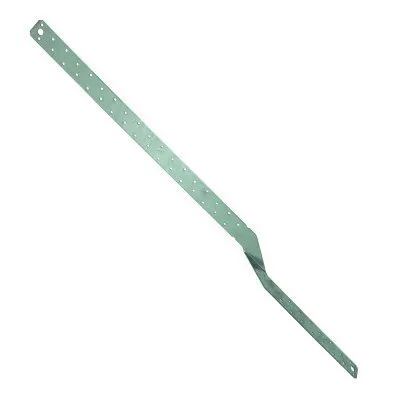

Les feuillards torsadés MTS assurent une résistance à la traction entre 2 éléments. Plus adaptés aux charpentes et aux contrevenements, ces feuillards offrent de nombreuses fonctionnalités. Le coude permet le pliage à 90° dans le sens de la longueur permettant ainsi l‘assemblage d‘éléments croisés à 90°.
Caractéristiques :
Matière :
- Acier galvanisé G90 suivant ASTM A-653.
- Epaisseur 1,5 mm.
Avantages :
- Longueurs prédécoupées et torsadées.
Applications
Support :
- Porteur : bois
- Porté : bois massif, lamellé-collé, bois composites, poutres en I.
Domaines d’utilisation :

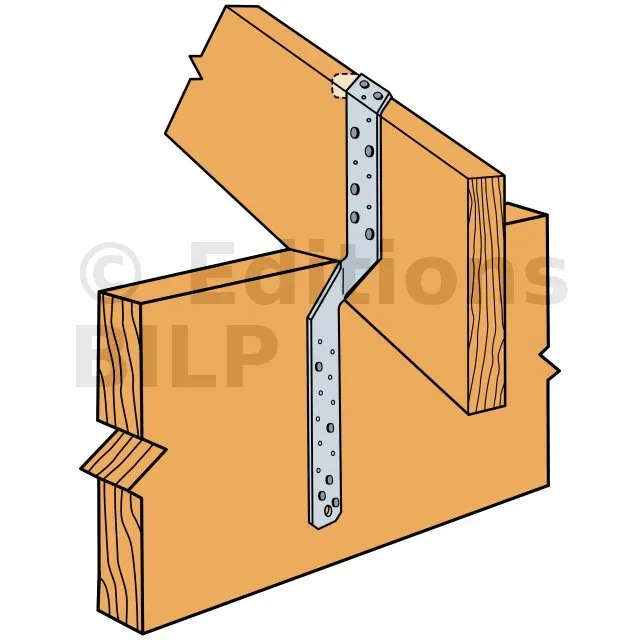

- Liaisons sablières/chevrons.

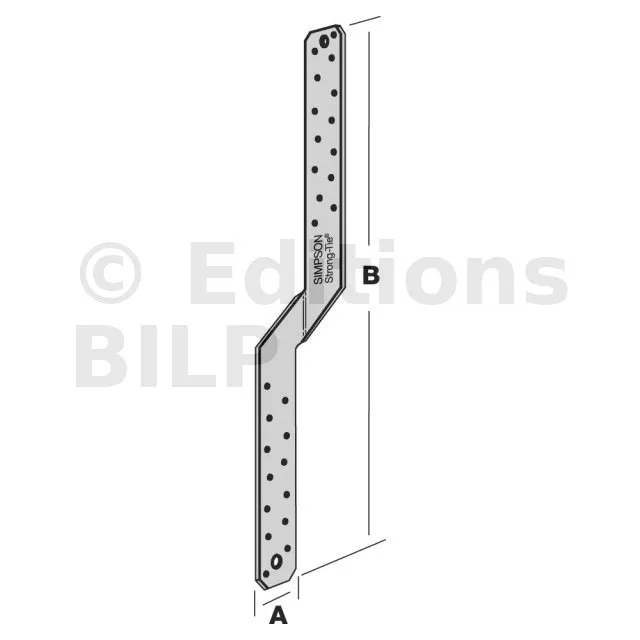

Dimensions et valeurs caractéristiques
| Références | Dimensions [mm] | Valeurs caractéristiques Soulèvement ( Bois C24)Nb. de pointes ( sur chaque côté du feuillard) [kN] | ||||
|---|---|---|---|---|---|---|
| A | B | Ep. | Ø 3.1 x 35 | Ø 3.75 x 30 | ||
| 4-5-6-7 | 4 | 5-6-7 | ||||
| MTS12 | 32 | 305 | 1.5 | 3.6 | 3.4 | 3.6 |
| MTS30 | 32 | 765 | 1.5 | 3.6 | 3.4 | 3.6 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

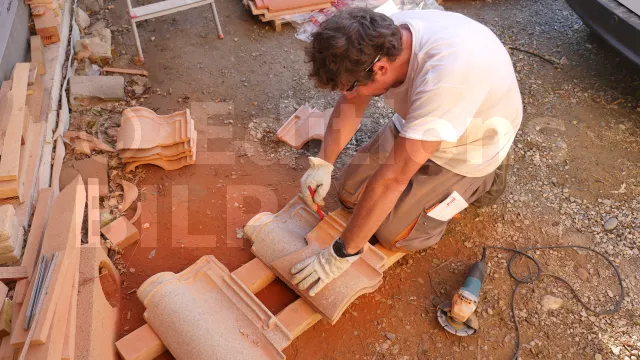

Disposez les tuiles à leur emplacement et repérez les zones où il y a des coupes à effectuer. Marquez et tracez ensuite la forme des coupes sur les tuiles avec un crayon.

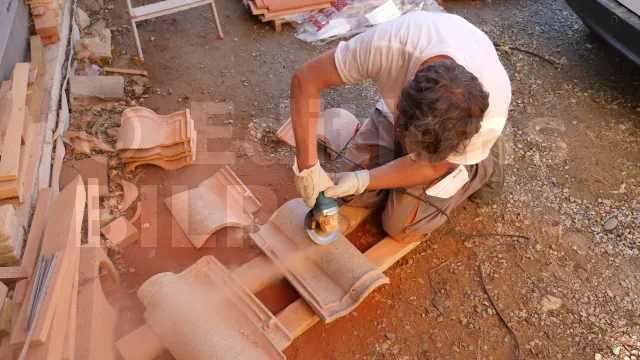

Les tuiles sont coupées en sifflet pour recevoir le raccord de toit. Pour ce faire, la meuleuse doit être inclinée à un angle approximativement égal à l’angle de la toiture. La partie basse de la tuile est utilisée.
