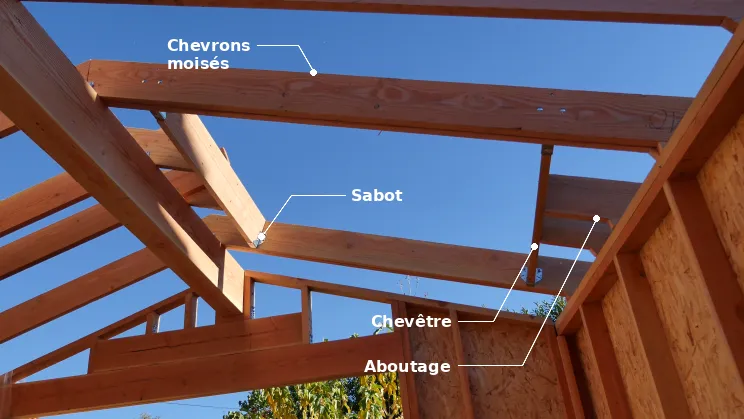

Les aboutages sont fixés au chevêtre à l’aide de vis. Les chevêtres sont soutenus par des chevrons moisés grâce à des sabots. Les chevrons sont moisés pour renforcer la solidité. En effet, les aboutages s’appuient sur les chevêtres, qui à leur tour s’appuient sur les chevrons. Ces deux chevrons supportent donc toutes les charges sur cette zone, ce qui explique leur moisement.
La mise en œuvre de la fenêtre de toit se déroule en deux étapes :
- Étape 1 : la pose de la fenêtre
- Étape 2 : l’étanchéité et les finitions.
La pose de la fenêtre

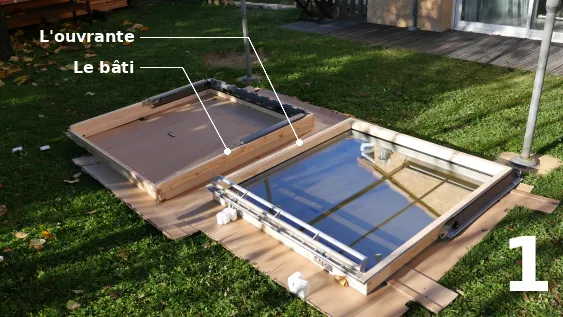

Retirez l’ouvrant du bâti pour faciliter la pose et éviter les casses.

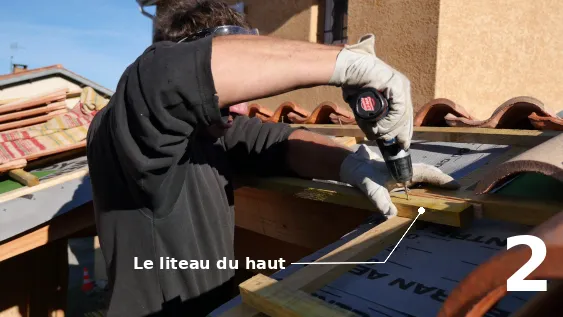

Ils sont placés sur la partie supérieure et inférieure de l’ouverture, avec l’espacement recommandé par le manuel du fabricant.
Pour éviter les infiltrations au niveau de la fenêtre, les écrans pare-pluie sur cette zone doivent être repliés vers l’extérieur et fixés sur le bâti de la fenêtre une fois cette dernière en place.

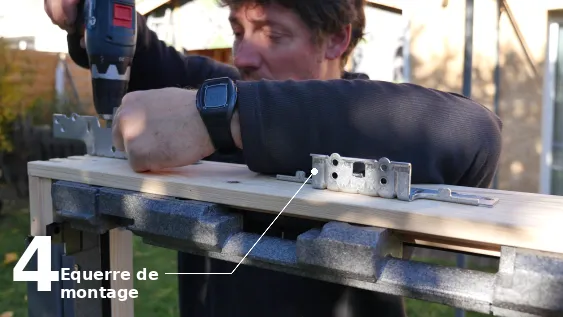

Avant de fixer les équerres de montage, il est nécessaire de tracer l’alignement sur le bâti. Ensuite, il faut visser les équerres sur le bâti.

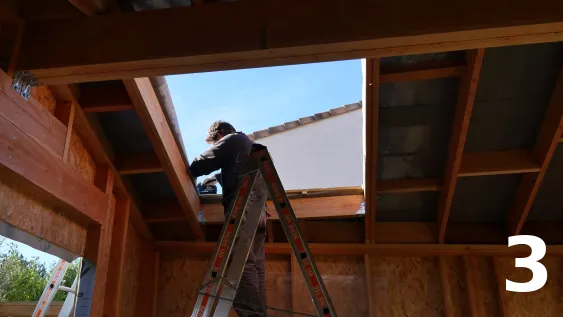

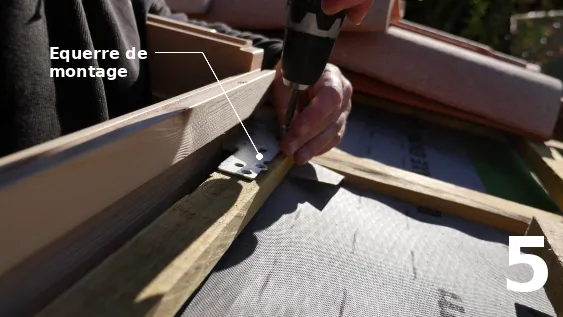

Placez le bâti sur les tasseaux, puis fixez temporairement les équerres de montage sur ces derniers en les vissant sans les serrer complètement, afin de permettre d’éventuels ajustements ultérieurs.

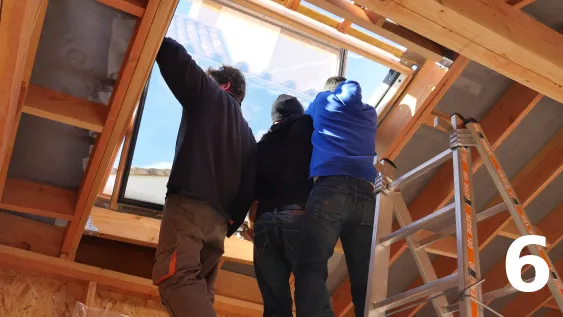

Il est nécessaire d’avoir trois personnes pour réaliser cette opération : une pour maintenir l’ouvrant et deux autres pour glisser les articulations du mécanisme de la fenêtre dans les charnières. Ensuite, il faut vérifier si la fenêtre s’ouvre et se ferme correctement, ainsi que l’alignement de l’ouvrant par rapport au bâti.

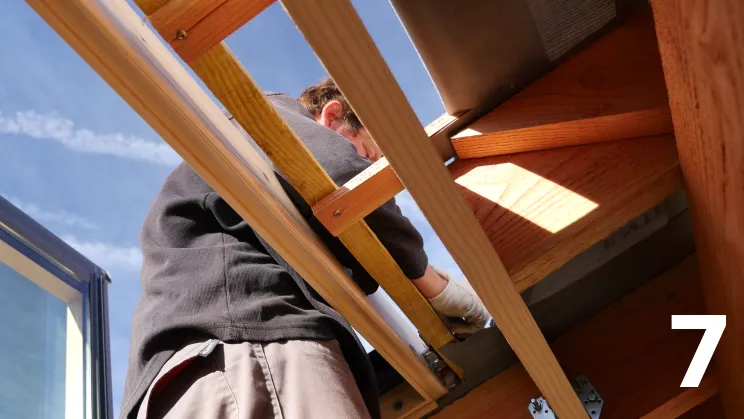

Vérifiez les espaces entre le bâti et l’ouvrant. Si les espaces ne sont pas identiques, desserrez les vis des équerres de montage, puis insérez les coins fournis par le fabricant ou placez des cales fourchettes entre les équerres et les tasseaux pour ajuster.
Voici une vidéo sur la réalisation de cette étape :
La pose de la fenêtre (1 min)
Pour voir cette vidéo, il faut être membre. Pour cela, il suffit de faire l’acquisition d’un de nos packs.
L’étanchéité et les finitions

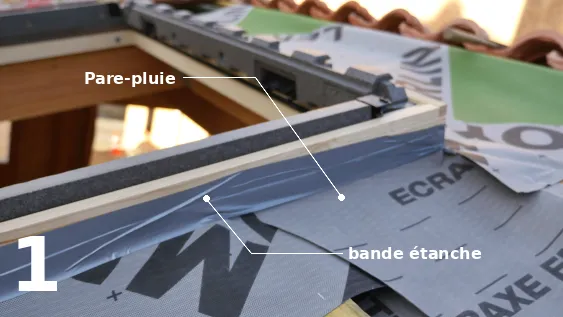

Les écrans pare-pluie repliés sont fixés sur le bâti à l’aide de bandes adhésives étanches.

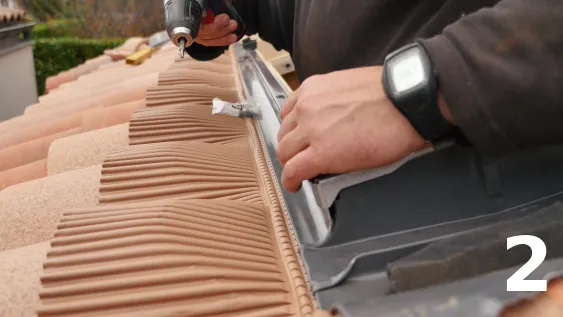

Le solin situé sur la partie inférieure de la fenêtre fait partie des quatre raccords d’étanchéité et est fixé au bâti de la fenêtre. Il est essentiel de bien maroufler le solin pour qu’il adhère correctement aux tuiles.

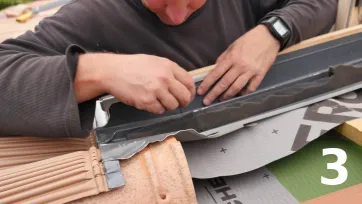

Ces éléments recueillent l’eau provenant de la partie supérieure des raccords d’étanchéité pour l’évacuer vers le solin, qui conduit ensuite l’eau vers les tuiles. Les raccords doivent chevaucher les amorces du solin pour éviter les infiltrations d’eau.

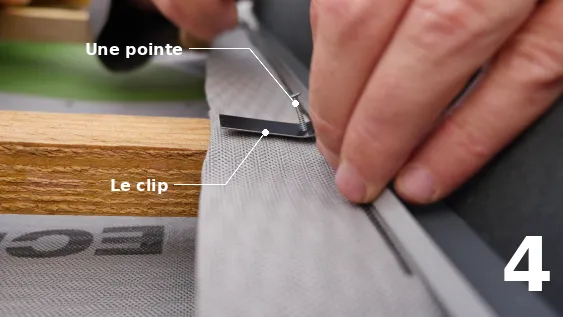

La fixation se fait avec des clips qui sont fixés aux liteaux à l’aide de clous.

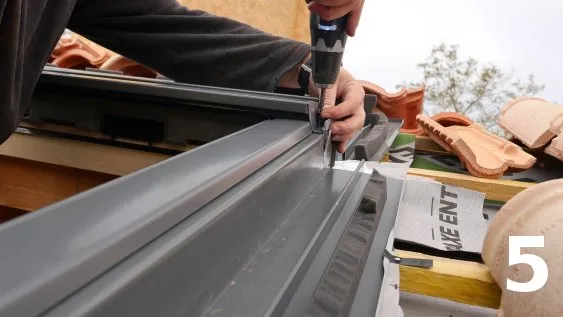

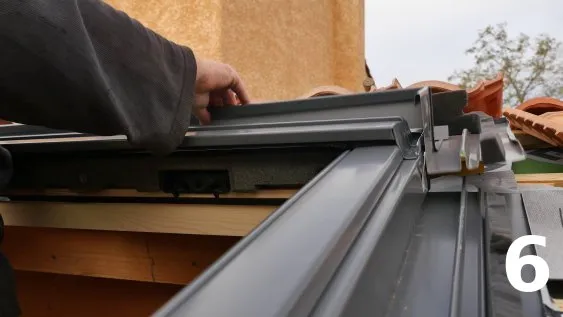

Respectez les préconisations de pose du fabricant. Pour l’extension MARGUERITE, les revêtements s’emboîtent avec le bâti, mais leur partie supérieure doit être vissée sur le bâti.

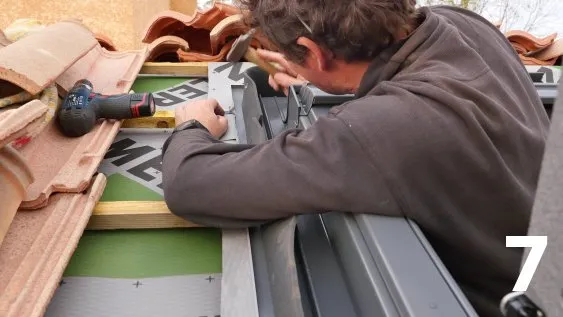

Cette partie remplit le rôle de gouttière et présente un recouvrement (chevauchement) avec les raccords latéraux pour faciliter l’écoulement de l’eau et empêcher les infiltrations. Elle s’emboîte avec le revêtement extérieur de la fenêtre ainsi qu’avec les parties latérales du raccord de toit.
Elle est également fixée par clipsage sur les liteaux, tout comme les parties latérales des raccords.
Voici une vidéo sur la réalisation de cette étape :
L’étanchéité et les finitions (2 min)
Pour voir cette vidéo, il faut être membre. Pour cela, il suffit de faire l’acquisition d’un de nos packs.
[...]
