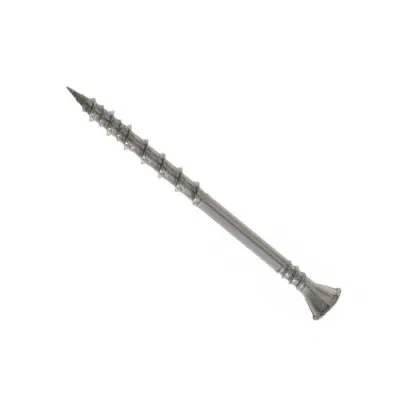

Vis pour lames de terrasse bois, double filetage, inox A2, D5 L50 - Réf. SV5.0X50L500A2
-
RéférenceSV5.0X50L500A2
-
FabricationFrançaise
-
EmpreinteT25
-
MarqueSIMPSON Strong-Tie
-
Code EAN-
-
Diamètre (D1)5mm
-
Diamètre de la tête8.5mm
-
Epaisseur max de la lame à fixer20mm
-
Style de pointePointe effilée 22 à 25°
-
Taille de l’empreinteTX25
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Vis terrasse bois résineux - Inox A2
La vis terrasse SV en acier inoxydable ne nécessite aucun pré-perçage. Ses atouts techniques et sa conformité au DTU 51.4 permettent la mise en œuvre de terrasses de haute qualité.
Caractéristique
Matière
- Acier inoydable A2 suivant NF EN 10088.
Avantages

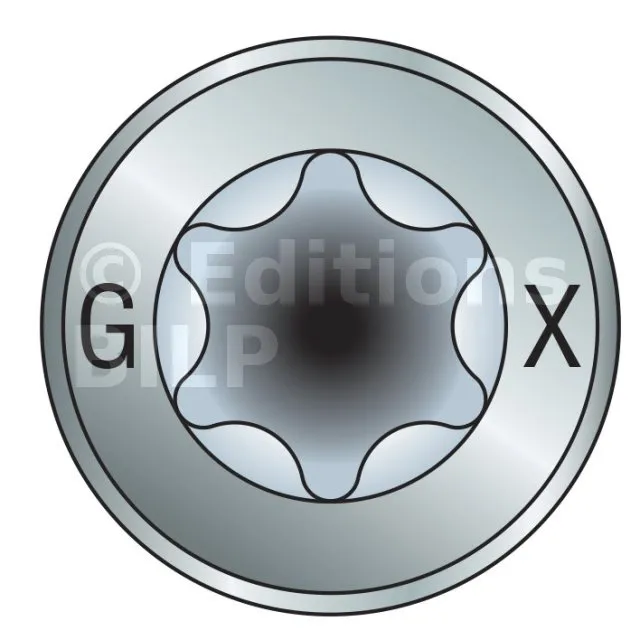

- Empreinte T25 : meilleur maintien de l’embout, vissage optimisé,
- 8 nervures de fraisage sous tête : pas d’éclat de bois, plus besoin de fraiser,
- Filetage sous tête : moins de grincement et moins d’effet de tuilage,
- Filet incliné à 40° : forte résistance à l’arrachement, meilleure évacuation des poussières,
- Filet anti-fendage : évite le pré-perçage et l’éclatement,
- Pointe effilée 22 à 25° : accroche rapide.
Applications
Support
- Pin sylvestre,
- Sapin,
- Epicéa,
- Douglas,
- Red cedar, ...
Domaines d’ utilisation
- Fixation de lames bois résineux sur lambourdes bois résineux.
Choisir la bonne longueur suivant le DTU 51.4
| Epaisseur de la lame | d*l |
|---|---|
| 15 à 20 mm | Ø5 x 50 mm |
| 21 à 24 mm | Ø5 x 60 mm |
| 24 à 27 mm | Ø5 x 70 mm |
Données techniques
Dimensions

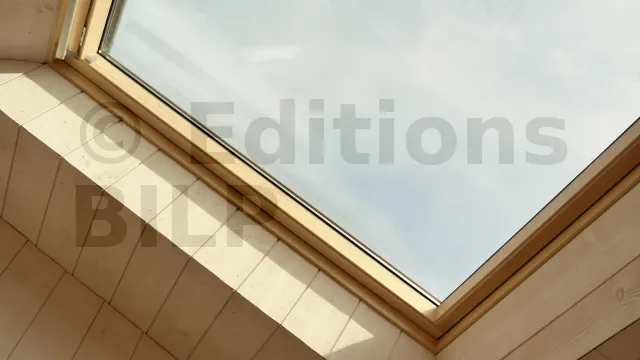

La pose des bardages sous toiture est similaire à celle des murs. Veillez autant que possible à ce que les joints des lambris du plafond soient alignés avec ceux des murs pour une belle finition.
texte=Batis de la fenêtre|points=1867,357,1396,357,865,574|couleur=#000000|couleur_fleche=#000000
texte=Jointure des planches alignées|points=1893,732,1551,732,786,1030|couleur=#000000|couleur_fleche=#000000

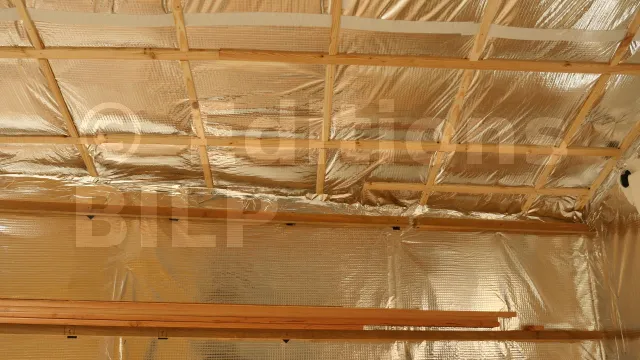

La fixation des écrans pare-vapeur est renforcée par la mise en place de lattes, positionnées sur l’axe des chevrons dans le sens de la pente de la toiture et à une entraxe de 60 cm dans le sens de la longueur de l’extension, en partant des pannes faîtière.

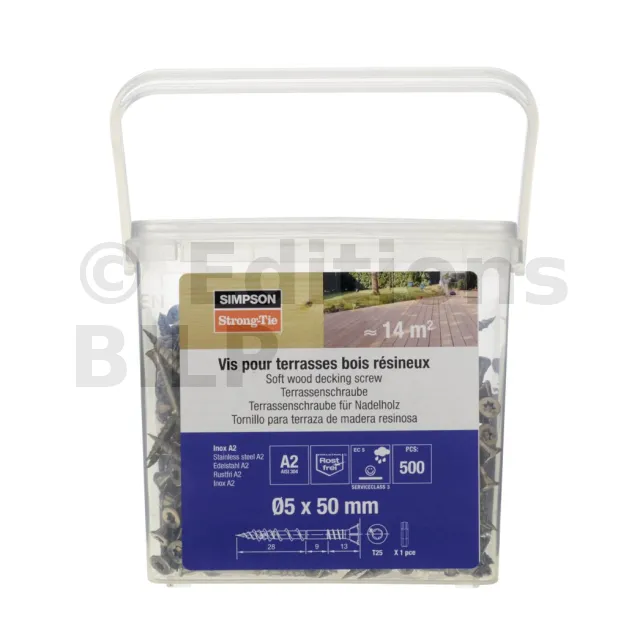

| Références | Dimensions fixations[mm] | Cdt boite | m2/boite* | ||||||
|---|---|---|---|---|---|---|---|---|---|
| d | l | dh | d1 | lg | tfix | Embout | |||
| SV5.0X50L500A2 | 5 | 50 | 8.5 | 3.2 | 28 | 20 | T-25 | 500 | 14 |
| SV5.0X60L400A2 | 5 | 60 | 8.5 | 3.2 | 30 | 24 | T-25 | 400 | 11 |
| SV5.0X70L300A | 5 | 70 | 8.5 | 3.2 | 36 | 27 | T-25 | 300 | 8 |
*Surface réalisable avec une boîte de vis, sur la base de lames de largeur 120 mm et un espacement de lambourdes 500 mm, environ 35 vis / m²

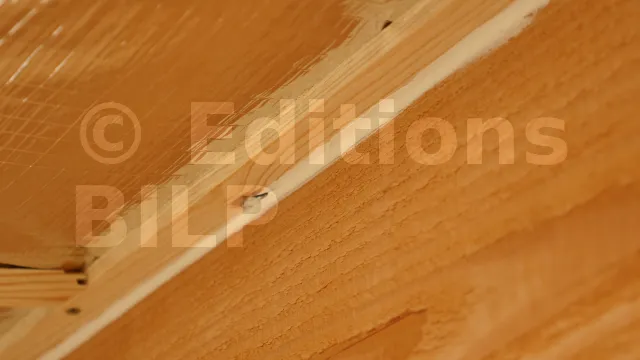

Les joints sont colmatés avec du silicone pour combler les vides susceptibles de créer des ponts thermiques.
texte=Joint en silicone|points=2348,1514,1966,1514,1692,1149|couleur=#ffffff|couleur_fleche=#ffffff

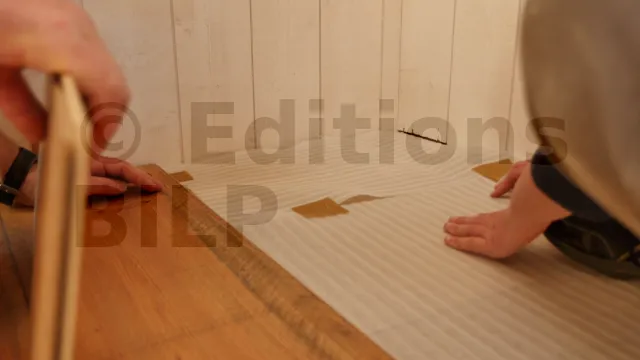

La sous-couche assure un confort thermique et une bonne durabilité pour le parquet. Elle protège également le parquet contre les remontées d’humidité et permet de compenser les petites déformations des plaques d’isolation.
La pose de la sous-couche se fait perpendiculairement aux lames du parquet. Pour éviter de former des bosses sur la plate-forme, il est important de ne pas superposer les bandes. Celles-ci doivent être collées entre elles et aux coins de la pièce à l’aide d’une bande adhésive.
texte=Sous-couche|points=1959,387,2544,954|couleur=#ffffff|couleur_fleche=#ffffff
texte=Bande adhésive|points=1557,822,1914,1218|couleur=#ffffff|couleur_fleche=#ffffff
La réalisation de la coupe est identique à celle de la première ligne et les mêmes opérations précédentes doivent être suivies pour la mise en place.

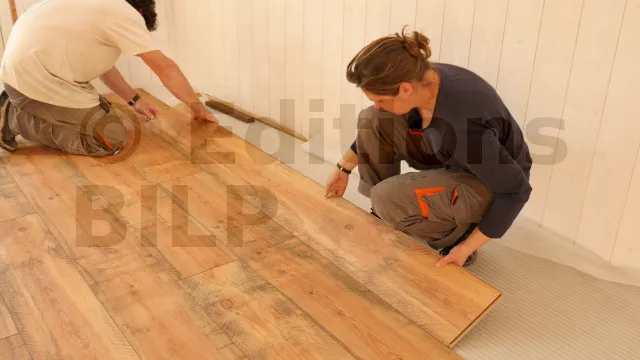

Pour poser la première ligne de lames de parquet, il est nécessaire de les orienter de manière à ce que le côté rainuré (côté creux) soit dirigé vers le mur. Cela permet l’emboîtement des rainures des lames de la ligne suivante dans la languette des lignes précédentes. Une fois la première ligne en place, nous passons à l’insertion des rainures des lames suivantes dans la languette des lames précédentes. Pour finir, il est important de plaquer la lame de parquet au sol, de clipser et d’ajuster les aboutages des lames en tapotant avec un maillet pour les serrer au maximum. N’oubliez pas de placer les cales de pose afin d’éviter le déplacement des lignes et de préserver les espaces de dilatation une fois les cales retirées.
