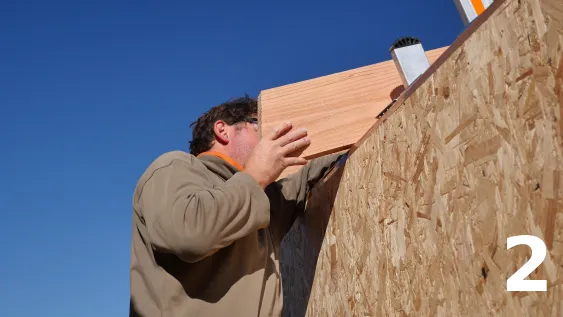

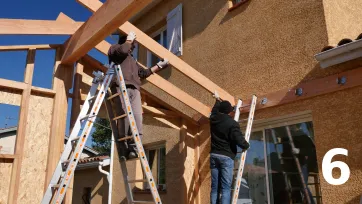

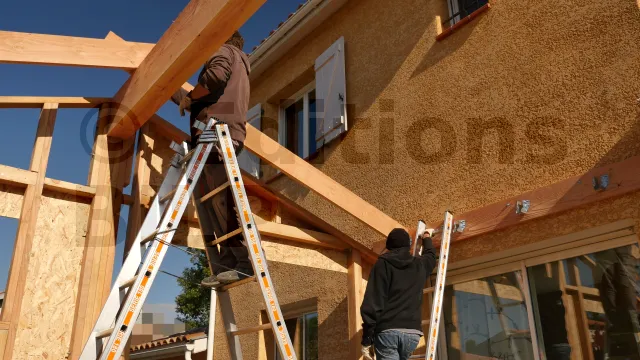

Les chevrons sur l’ossature du mur de la façade SUD
Les espaces entre les chevrons sont prévus dès la phase de conception.

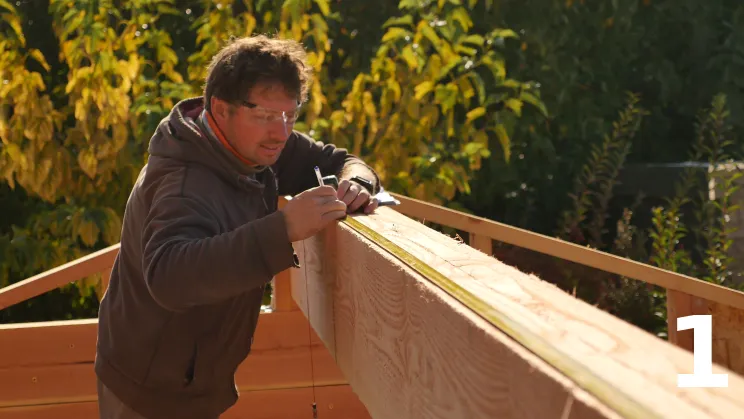

Assurez-vous que les chevrons soient correctement alignés sur leurs entraxes.

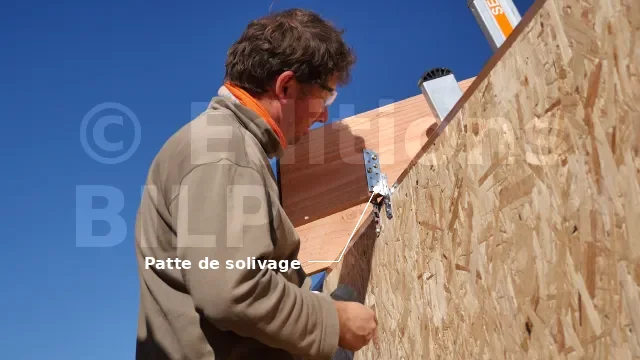

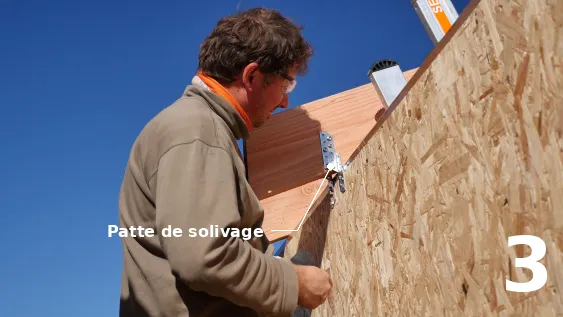

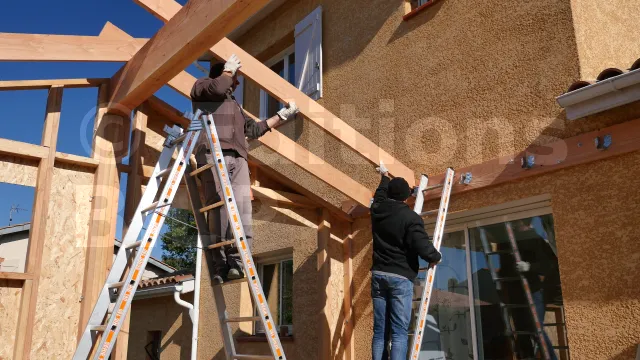

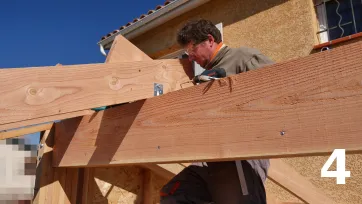

Les chevrons sont solidement fixés à l’ossature grâce aux pattes de solivage. Ces dernières sont vissées aux chevrons et à l’ossature du mur à l’aide de vis pour connecteur.

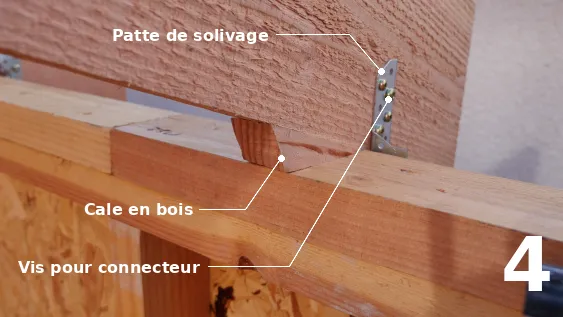

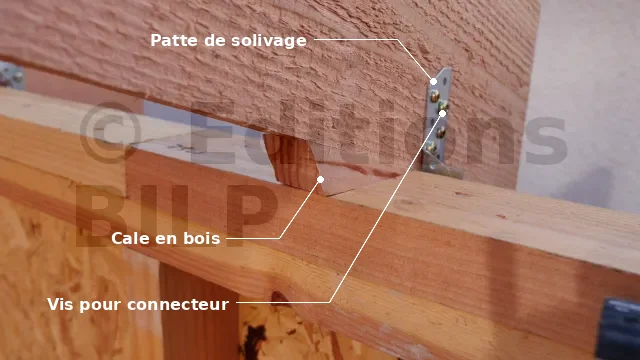

Pour mieux répartir la charge d’appui, il est nécessaire d’insérer des cales en bois coupées en sifflet entre les chevrons et la lisse d’ossature. Cela afin d’éviter que les vis pour connecteur ne supportent toute la charge de la toiture, qui est peu résistante aux forces de cisaillement.
Voici une vidéo sur la réalisation de cette étape :
Les chevrons sur l’ossature du mur de la façade SUD (1 min)
Pour voir cette vidéo, il faut être membre. Pour cela, il suffit de faire l’acquisition d’un de nos packs.
Les chevrons sur la muralière

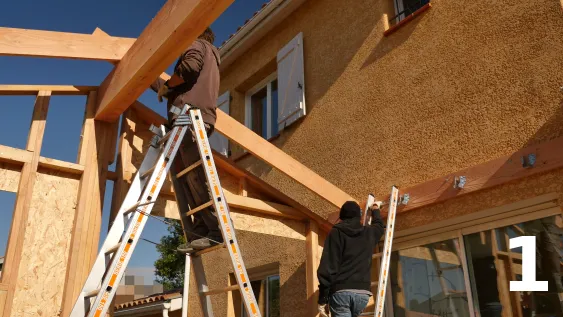

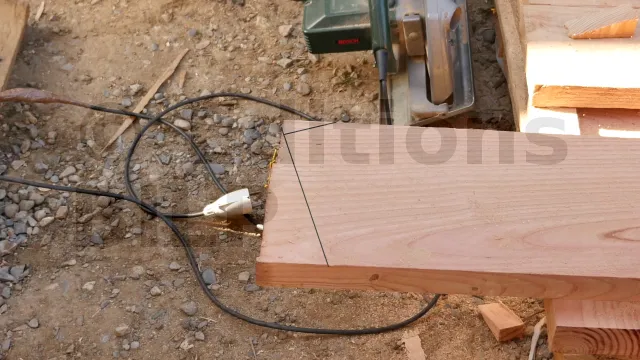

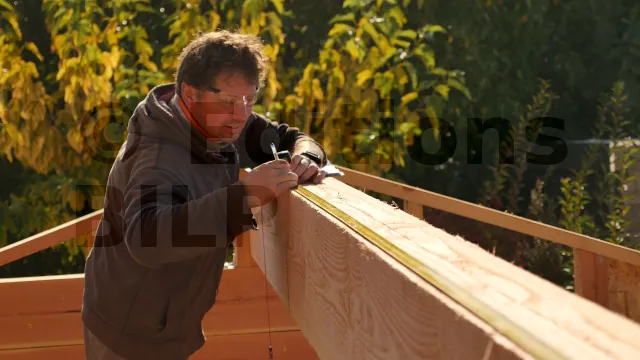

Pour obtenir des coupes précises, les chevrons sont placés côte à côte à leurs emplacements respectifs. Ensuite, les lignes de coupe sont repérées sur les chevrons avec précision.

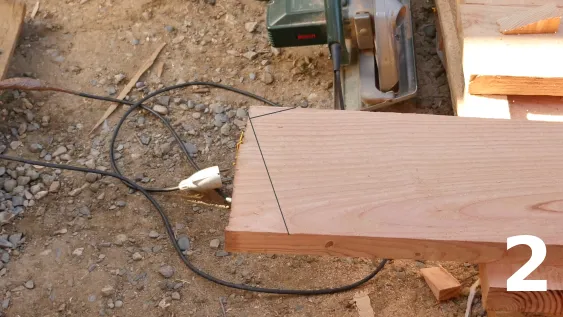

Pour éviter les erreurs de coupe, les traits de coupe doivent être renforcés et même ajustés au cas où ils ne sont pas droits.

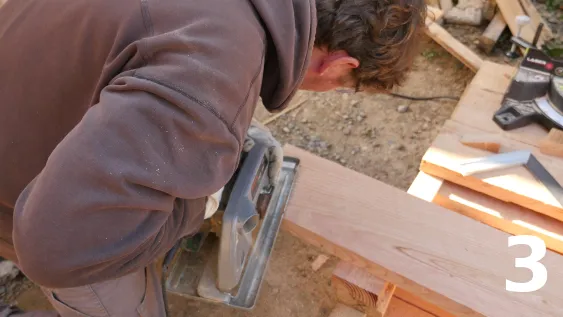

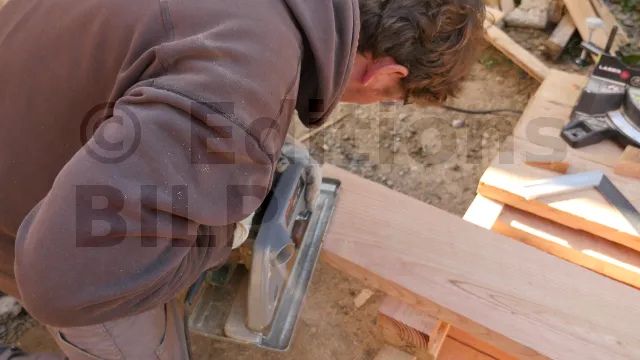

La coupe est réalisée avec une scie plongeante.

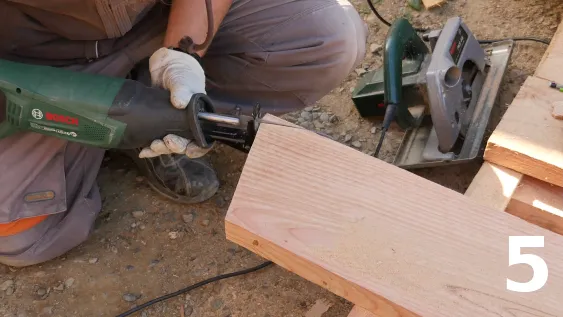

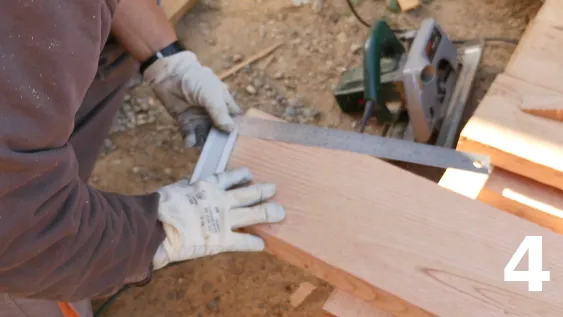

Le trait de coupe de cette face doit être perpendiculaire à la face précédemment coupée. Pour s’assurer de cela, il est nécessaire de vérifier avec une équerre, puis de l’ajuster si nécessaire.

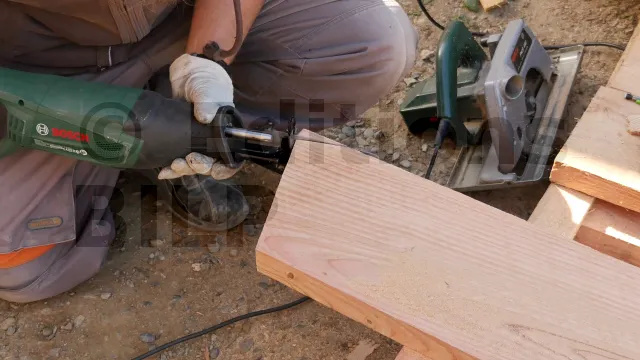

La coupe est réalisée avec une scie sabre.

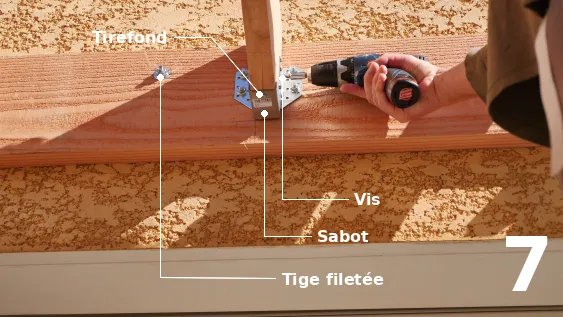

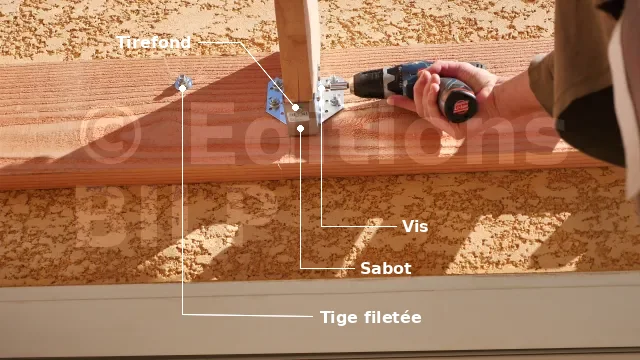

Les chevrons sont fixés aux sabots à l’aide de vis pour connecteur et un tirefond est ajouté sous le sabot pour renforcer l’ancrage.

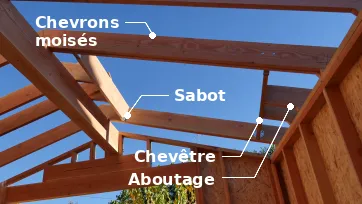

Les aboutages sont fixés au chevêtre à l’aide de vis. Les chevêtres sont soutenus par des chevrons moisés grâce à des sabots. Les chevrons sont moisés pour renforcer la solidité. En effet, les aboutages s’appuient sur les chevêtres, qui à leur tour s’appuient sur les chevrons. Ces deux chevrons supportent donc toutes les charges sur cette zone, ce qui explique leur moisement.
Voici une vidéo sur la réalisation de cette étape :
Les chevrons sur la muralière (1 min)
Pour voir cette vidéo, il faut être membre. Pour cela, il suffit de faire l’acquisition d’un de nos packs.
La fixation au niveau des pannes faîtières

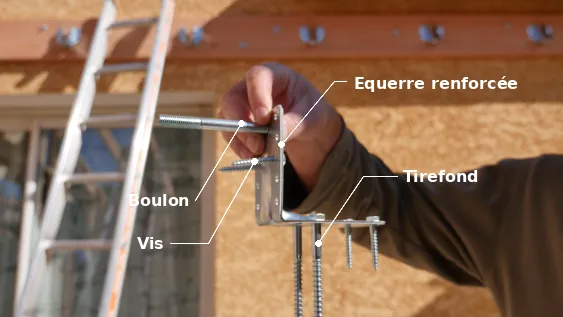

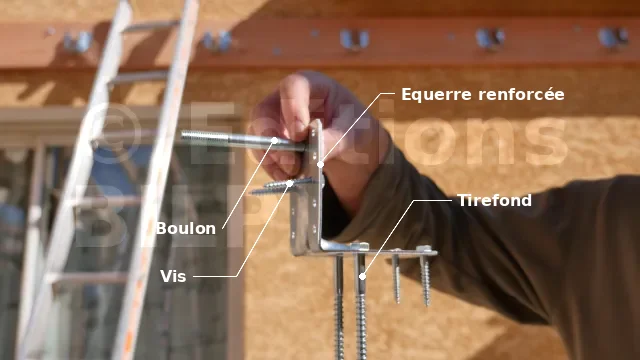

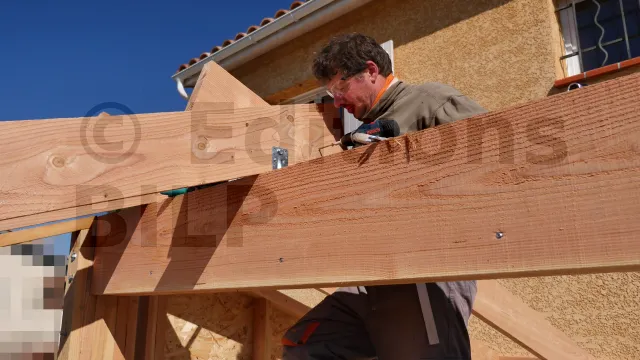

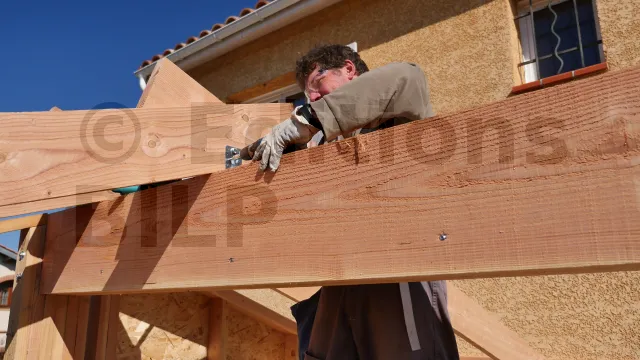

Ces fixations assurent le renforcement de la charpente et la solidarisation des chevrons qui s’appuient sur les murs et sur la muralière. La fixation est réalisée à l’aide d’équerres renforcées.

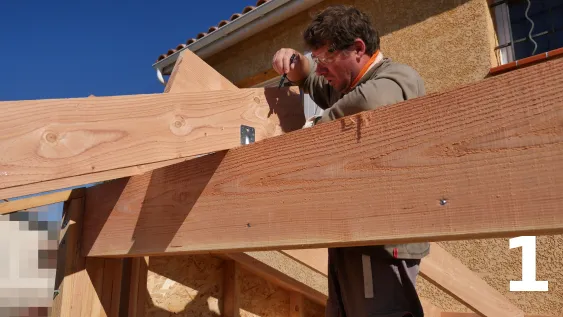

Il faut toujours pré-percer pour éviter l’éclatement du bois.

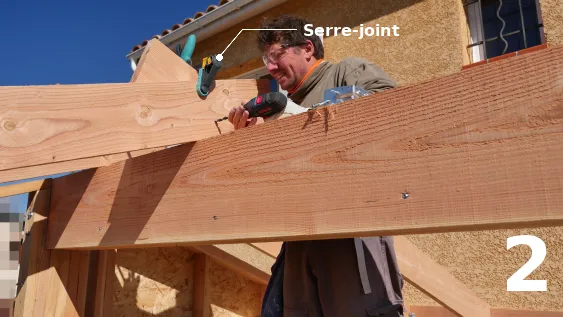

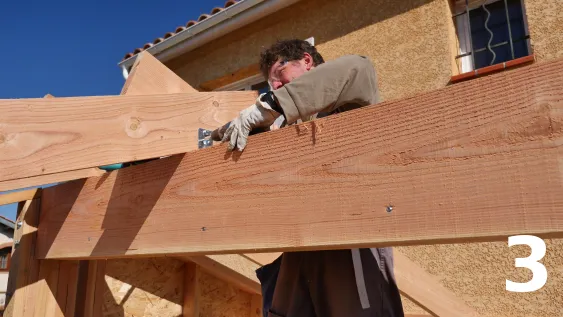

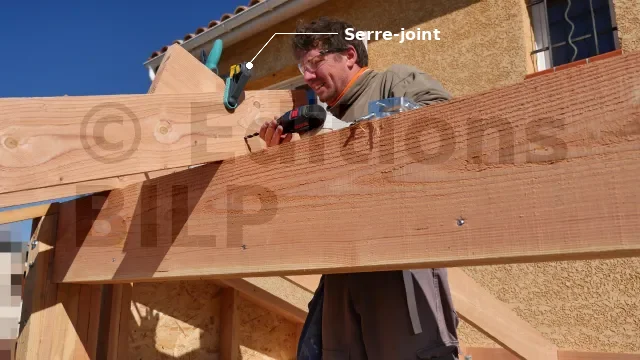

Afin de réaliser le perçage des deux chevrons en un seul passage, il est nécessaire de fixer les deux chevrons à l’aide de serre-joint avant de procéder au perçage.
Les boulons sont placés en premier pour faciliter la mise en œuvre.
Les vis sont utilisées pour renforcer la fixation des deux chevrons entre eux.
Il est possible de les couper avant la pose, mais la coupe est plus précise si elle est effectuée lorsque les chevrons sont à leur place définitive. Utilisez alors une scie sabre pour cette opération.
