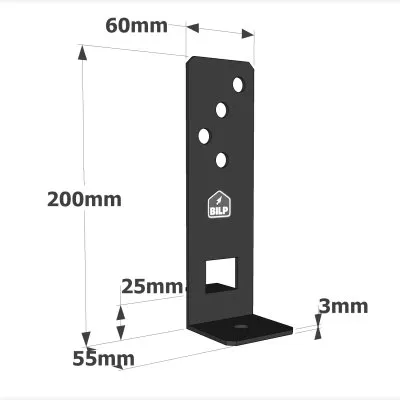

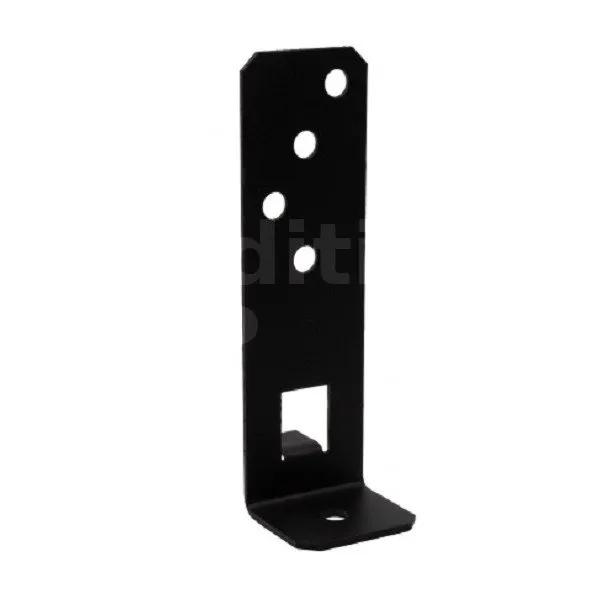

Pied de poteau REGLABLE EN LARGEUR - Réf. PPG60/25PB
Le PPG60/25PB est un pied de poteau de la gamme jardin, ajustable en largeur suivant la section du poteau, de finition noire. Il offre une grande polyvalence dans sa mise en œuvre.
-
RéférencePPG60/25PB
-
MatériauAcier galvanisé S250GD + ZM310
-
MarqueSIMPSON Strong-Tie
-
FabricationFrançaise
-
FinitionFinition peinture en poudre Polyester Architecture RAL9005
-
Epaisseur4mm
-
Largeur (A)60mm
-
ContenuPied de poteau fixe finition noire
-
Largeur (D)130mm
-
Largeur (E)130mm
-
Profondeur (B)100mm
-
Perçages platine haute4Ø12
-
Perçages platine basse4Ø12
-
Hauteur (F)100mm
-
Diamètre (G)48.3mm
-
Charge maximale admissible en compression4.03 tonnes
-
Profondeur (C)55mm
-
Hauteur (B)200mm
-
Hauteur (D)25mm
-
Perçage sur le corps4xØ12
-
Perçage sur la platine1xØ12
-
Epaisseur (t)3mm
Caractéristiques
Matière
- Acier galvanisé S250GD + ZM310,
- Finition peinture en poudre Polyester Architecture RAL9005.
Avantages
- Finition noire pour une grande discrétion dans la structure,
- Grande polyvalence d’applications.
Applications
Support
- Porteur : béton, bois massif, bois lamellé-collé...
- Porté : bois massif, bois composite, lamellé-collé...
Domaines d’utilisation
- Fixation de préaux,
- Carports ouverts,
- Aménagements extérieurs,
- Aménagements de jardins...
Données techniques
Dimensions
Il est nécessaire de pré-percer les planches afin d’éviter les risques de fissuration, en particulier à leurs extrémités. Pour ce faire, il faut repérer les entraxes des tasseaux sur la planche, puis percer deux trous sur chaque entraxe. Afin d’obtenir une finition impeccable, veillez à ce que la distance entre le premier trou et le haut de la planche, ainsi que celle entre le deuxième trou et le bas de la planche, soient identiques.
Références | Dimensions [mm] | Perçages | |||||
---|---|---|---|---|---|---|---|
A | B | C | D | Epaisseur | Partie haute | Platine | |
Ø12 | Ø12 | ||||||
PPG60/25PB | 60 | 200 | 55 | 25 | 3 | 4 | 1 |
Fixations
Sur poteau bois :
Sur béton :
- Ancrage mécanique WA M10-78/5

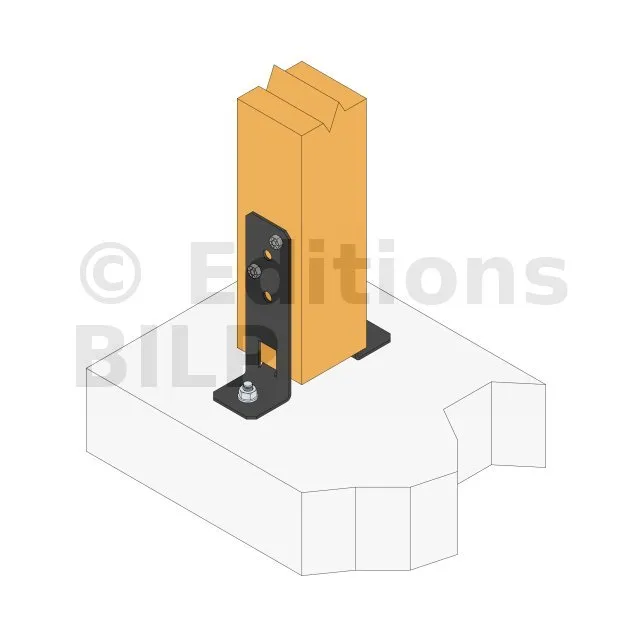

Installation
Partie haute :
1. Fixer le poteau à 2 ou 4 pieds de poteaux à l’aide des fixations choisies,
2. Positionner les pieds de poteaux sur la dalle béton,
3. Identifier la position des ancrages au sol sur le béton,
4. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies.
L’installation de deux pieds de poteau est nécessaire pour des sections de poteaux carrés jusqu’à 150x150 mm. Pour des sections plus importantes (250x250 maximum), l‘utilisation de 4 pieds par poteau est préconisée.
