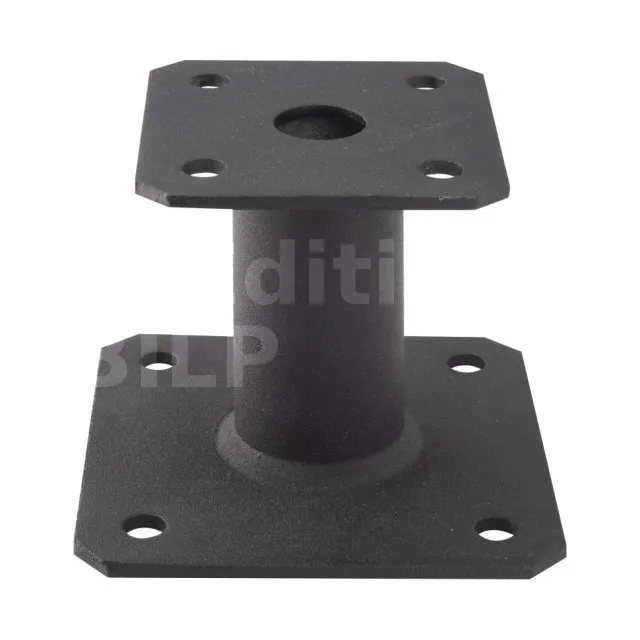

Pied de poteau FIXE - Réf. PPA100PB

Le pied de poteau fixe finition noire PPA100PB est polyvalent et discret, il est couramment utilisé dans les applications structurelles.

bientôt DISPO
Expédition estimée dans 10 jours.
235€06
  HT  / Pied de poteau
(282.07 € TTC)

  • Référence
    PPA100PB
  • Matériau
    Acier S235JR suivant NF EN 10025 ; primaire électrozinguée suivant ISO 2081
  • Marque
    SIMPSON Strong-Tie
  • Fabrication
    Française
  • Finition
    peinture en poudre Polyester Architecture RAL9005
  • Epaisseur
    4mm
  • Largeur (A)
    100mm
  • Contenu
    Pied de poteau fixe finition noire
  • Largeur (D)
    130mm
  • Largeur (E)
    130mm
  • Profondeur (B)
    100mm
  • Perçages platine haute
    4Ø12
  • Perçages platine basse
    4Ø12
  • Hauteur (F)
    100mm
  • Diamètre (G)
    48.3mm
  • Charge maximale admissible en compression
    4.03 tonnes

Caractéristiques

Agréments techniques : ETA-07/0285

Déclarations de performance : FR-DoP-e07/0285

Matière

  • Acier S235JR suivant NF EN 10025,
  • Primaire électrozinguée suivant ISO 2081,
  • Finition peinture en poudre Polyester Architecture RAL9005,
  • Épaisseur : 4 mm.

Avantages

  • Finition noire pour un assemblage discret dans la structure,
  • Double traitement de surface pour une meilleure résistance à la corrosion,
  • Aucun usinage nécessaire.

Applications

Support

  • Porteur : béton, bois massif, bois lamellé-collé,
  • Porté : bois massif, bois lamellé-collé, bois composite.

Domaines d’utilisation

  • Poteaux de auvent,
  • Pergola,
  • Véranda, …

Données techniques

Dimensions

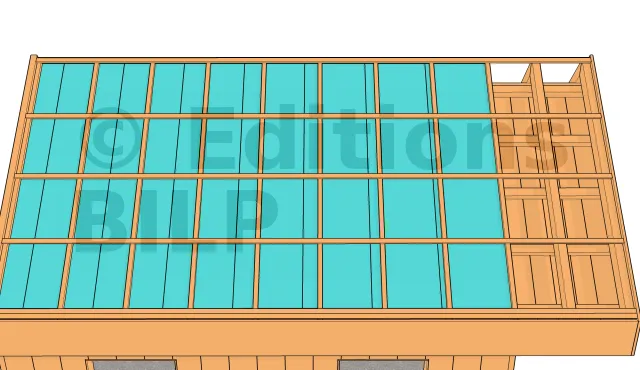

Bungalow Philippe avec isolant rigide
  • 1 : Chevron
  • 2 : Isolant rigide avec pare-pluie incorporé
  • 3 : Contre-chevron
  • 4 : Latte

L’isolant rigide en toiture, type polystyrène extrudé, est généralement avec pare-pluie incorporé. Il a plusieurs avantages à savoir sa faculté porteur, sa faible épaisseur, ou encore beaucoup d’accessoires qu’il peut éviter.


texte=1|points=1895,79,1976,79,2075,341
texte=2|points=1402,82,1478,82,1577,312
texte=3|points=1067,102,1142,102,1231,347
texte=4|points=543,87,615,87,722,440

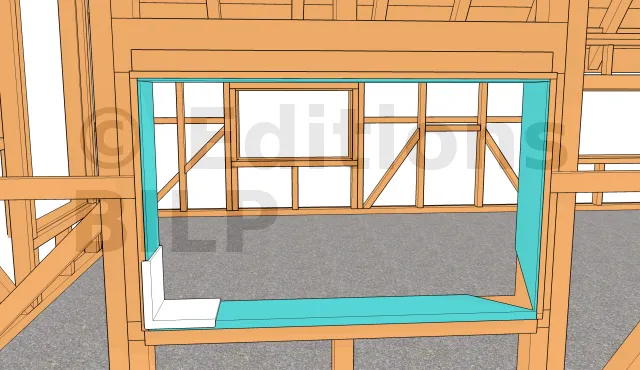

Pare-pluie aux ouvertures
  • 1 : Traverse haute
  • 2 : Traverse basse
  • 3 : Pare-pluie
  • 4 : Entaille de 45° au niveau des 2 coins inférieurs pour pouvoir replier le pare-pluie
  • 5 : Anglamob


texte=1|points=761,126,663,126,500,274|couleur=#ffffff|couleur_fleche=#ffffff
texte=2|points=2268,1313,2215,1313,2102,1236|couleur=#ffffff|couleur_fleche=#ffffff
texte=3|points=813,921,602,921|couleur=#ffffff|couleur_fleche=#ffffff
texte=4|points=1801,1033,1879,1033,1992,1143|couleur=#ffffff|couleur_fleche=#ffffff
texte=5|points=919,1064,843,1064,759,1160|couleur=#ffffff|couleur_fleche=#ffffff


RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B D E F G t Ø12 Ø12
PPA100PB 100 100 130 130 100 48.3 4 4 4

Valeurs caractéristiques

RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k
Qté Type Qté Type
PPA100PB 4 LAG Ø10x80 4` Ø10* 78,5 / kmod^0.4

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées

RéférencesFixationsValeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1.k*
Qté Type Qté Type
PPA100PB 4 LAG Ø10x80 4 Ø10** 85.7

* La capacité caractéristique publiée est basée sur une durée de charge à moyen terme et une classe de service 3 (kmod = 0,7), selon EC5 (EN 1995). Pour toute autre durée de chargement et classe de service, veuillez vous référer à l’ETE.

** Reportez-vous à la gamme de produits d’ancrage Simpson Strong-Tie pour déterminer les ancrages appropriés.

  • Les solutions d’ancrage typiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, de l’espacement et des distances au bord.
