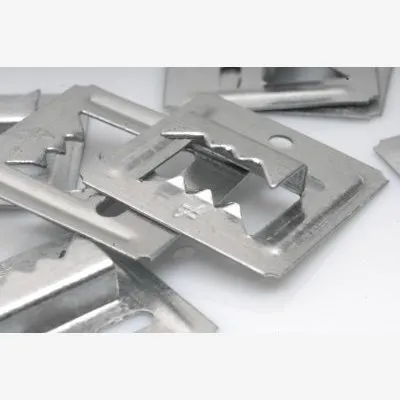

Crochet pour lambris bois

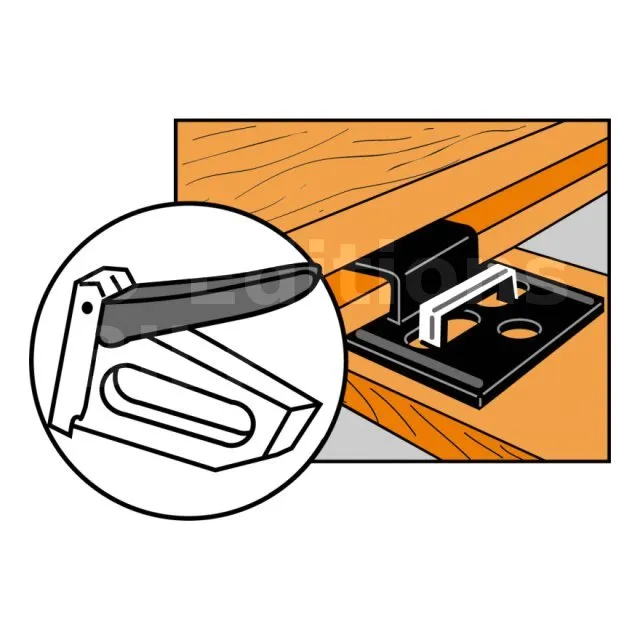

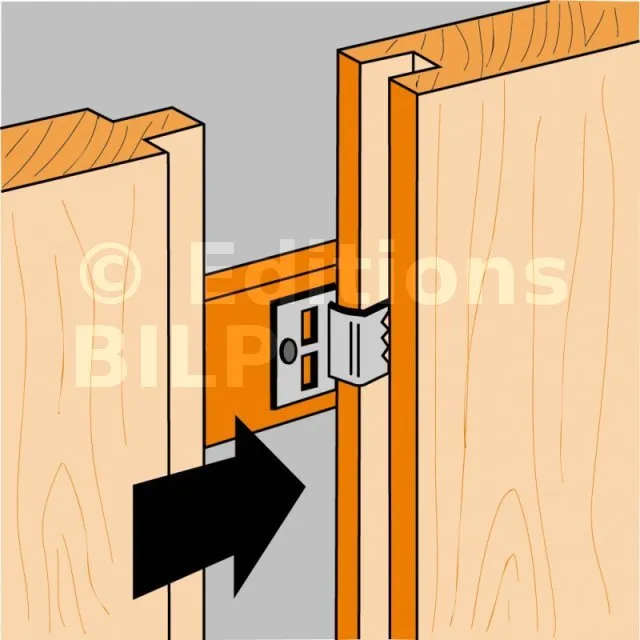

Le crochet CLIP pour lambris bois invisible entre dans la réalisation d‘ouvrages lambrissés en bois. Il est facile et rapide à poser et peut être installé par pointage ou agrafage. Ce système permet la dépose de votre lambris sans détérioration.

  • picto
  • picto
  • picto
  • picto
  • picto

Caractéristiques

Matière

  • Acier galvanisé DX51D + Z275 suivant NF EN 10346.
  • Épaisseur ; 0,4 à 0,6 mm.

Avantages

  • Rapides et faciles à mettre en œuvre,

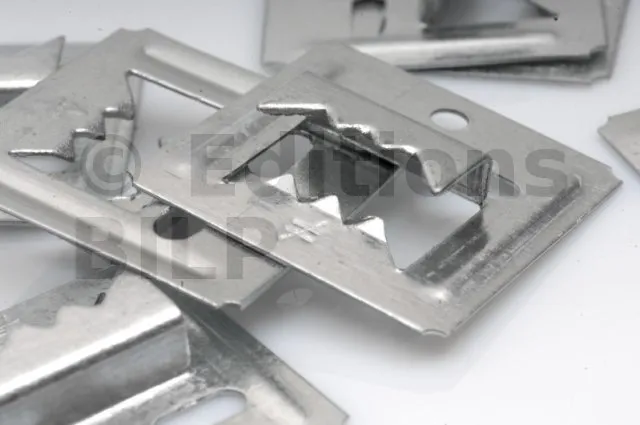

  • Dents assurant un bon maintien du clip sur la languette,

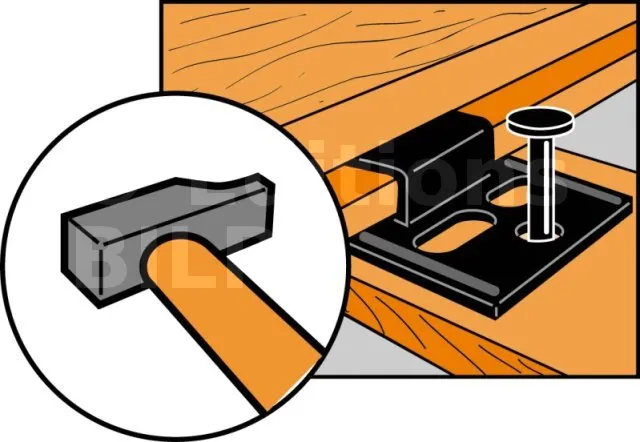

  • Trou de pointe décalé pour faciliter le clouage,
  • Trous oblongs pour des largeurs d’agrafes de 6 à 16 mm.

Applications

Support

  • Porteur : tasseaux, panneaux bois, ...
  • Porté : tous types de lambris rainurés, ...

Domaines d’utilisation

  • Fixation de lambris.

Données techniques

Dimensions

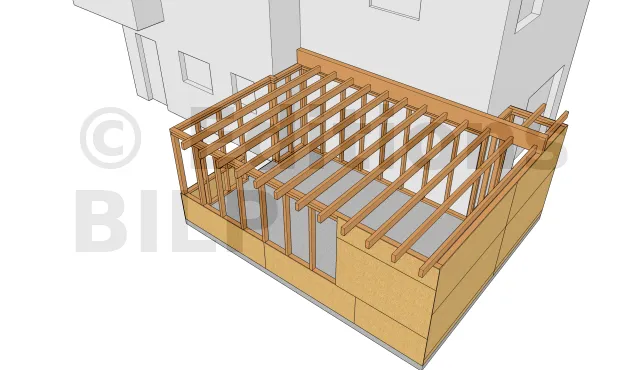

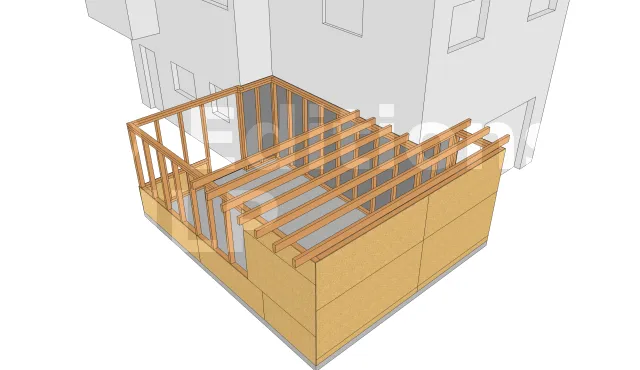

Cas d’un sol non étudié
  • C1, C2, C3, C4 : côtés ouverts de l’extension
  • C5, C6, C7 : côtés fermés de l’extension
  • C : chevron

Si le sol n’a pas été étudié, il faut éviter de fixer les éléments (dalle, murs, toiture) de la nouvelle construction sur la maison existante car si le sol subit d’éventuels mouvements de tassement, les zones au niveau de ces points de contact risqueraient de s’endommager à cause du mouvement des fixations (vis, tiges filetées, chevilles, etc.) avec l’ensemble de la structure.


texte=Bâtiment
existant|points=393,126,676,114
texte=C|points=2036,954,1955,954,1781,638
texte=C1|points=443,393,506,393,607,437
texte=C2|points=672,1111,724,1111,803,1003
texte=C3|points=1661,1289,1601,1289,1489,1163
texte=C4|points=2165,438,2123,438,1891,547
texte=C5|points=1812,356,1764,356,1714,544
texte=C6|points=1404,240,1342,240,1276,404
texte=C7|points=815,190,884,190,992,317
Uniformiser la surface de réception
  • 1 : meuleuse
  • 2 : mur existant
  • 3 : repère de l’épaisseur du nouveau mur

Uniformiser le niveau de la surface du mur sur lequel sera accolé l’ensemble des éléments constituant l’épaisseur du nouveau mur (de l’extérieur vers l’intérieur : revêtement extérieur + tasseau extérieur + pare pluie + panneau de contreventement + ossature + pare-vapeur + tasseau intérieur + revêtement intérieur) :

  • soit par ponçage en utilisant une meule
  • soit en remplissant les interstices par de la mousse polyuréthane s’ils ne sont pas trop importants
  • soit en appliquant une primaire d’accrochage


texte=1|points=816,860,883,860,1096,1004
texte=2|points=1466,1209,1399,1209,1322,1046

texte=
|points=1065,40,1068,126|type_legende=trait
texte=
|points=1210,45,1210,134|type_legende=trait
texte=
|points=1068,58,1208,62|type_legende=double_fleche_texte_dessus
texte=3|points=1009,57,1208,62

RéférencesDimensions [mm]AssemblagesBois C18Entraxe maxi des solivettes [cm]
A B C E Agrafes perç. obl. Ø2,5x6 Pointes Perçages Ø2,5 Largeur [mm] Densité [u/m²] Entraxe maxi des solivettes [cm]
CLIP2/250 24 0.4 24 2 N°4 L = 6 - 15mm 1 - Ø1.5x20 70 35 40
CLIP3/250 24 0.4 24 3 N°4 L = 6 - 15mm 1 - Ø1.5x20 70 35 40
CLIP4/250 25 0.6 25 4 N°4 L = 6 - 15mm 1 - Ø1.5x20 70 35 40
CLIP5/250 25 0.6 25 5 N°4 L = 6 - 15mm 1 - Ø1.5x20 70 35 40
