Techniques de raccordement d’une extension dépendante : support en maçonnerie

bruno

Voici la méthode pas-à-pas pour raccorder un mur en ossature-bois à un mur en maçonnerie : préparation du support, des dispositifs de fixation, des éléments de protection, fixation du mur, isolation et étanchéité.

Voici un extrait gratuit du guide de construction :

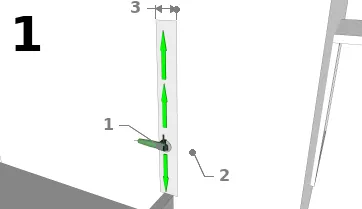

Uniformiser la surface de réception
  • 1 : meuleuse
  • 2 : mur existant
  • 3 : repère de l’épaisseur du nouveau mur

Uniformiser le niveau de la surface du mur sur lequel sera accolé l’ensemble des éléments constituant l’épaisseur du nouveau mur (de l’extérieur vers l’intérieur : revêtement extérieur + tasseau extérieur + pare pluie + panneau de contreventement + ossature + pare-vapeur + tasseau intérieur + revêtement intérieur) :

  • soit par ponçage en utilisant une meule
  • soit en remplissant les interstices par de la mousse polyuréthane s’ils ne sont pas trop importants
  • soit en appliquant une primaire d’accrochage

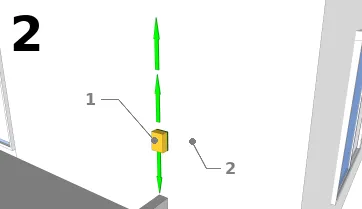

Nettoyer, dépoussiérer, sécher
  • 1 : éponge
  • 2 : mur existant

S’il y a humidité, nettoyer, dépoussiérer et sécher cette surface : le but de ces deux premières étapes est d’assurer la bonne adhésion de la bande d’étanchéité.

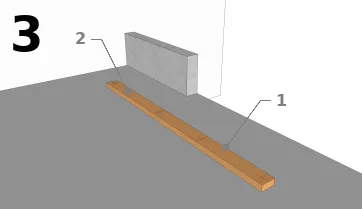

Repérer les points de fixation
  • 1 : ossature
  • 2 : marquage de l’emplacement de la fixation

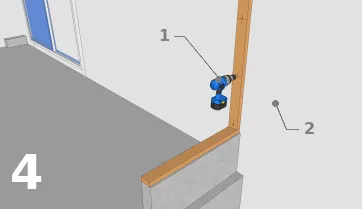

Pré-percer les points de fixation
  • 1 : perceuse
  • 2 : mur existant

Pré-positionner l’ossature et effectuer le pré-perçage au droit des marquages jusqu’à atteindre le mur afin de prédéfinir l’emplacement des chevilles.
ATTENTION : Ne pas oublier de prendre en compte la hauteur des éléments qui se trouveront au-dessous de cette ossature (ex : lisse basse).

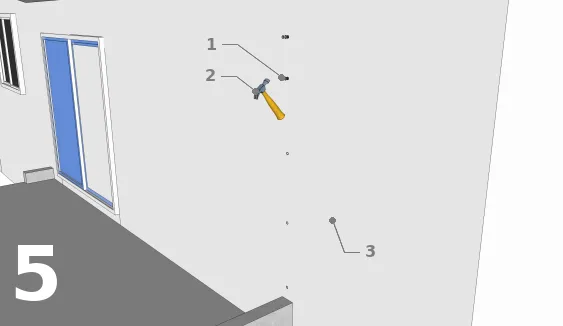

Placer les chevilles
  • 1 : cheville de fixation
  • 2 : marteau

Placer les chevilles au droit des points pré-percés.

ATTENTION :

  • Dans le cas d’un accessoire sans cheville séparée, passer directement à l’étape suivante
  • Veiller à bien choisir les chevilles en fonction du type de maçonnerie du mur existant

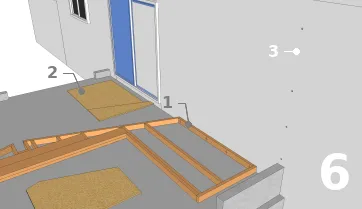

Assembler les ossatures du mur et les contreventements
  • 1 : ossature pré-percée
  • 2 : panneau de contreventement
  • 3 : cheville de fixation

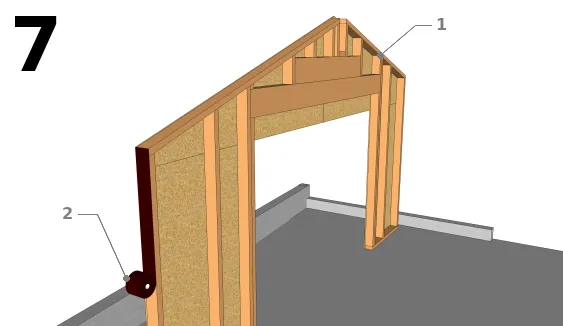

Poser la bande d’étanchéité
  • 1 : mur de l’extension
  • 2 : bande d’étanchéité

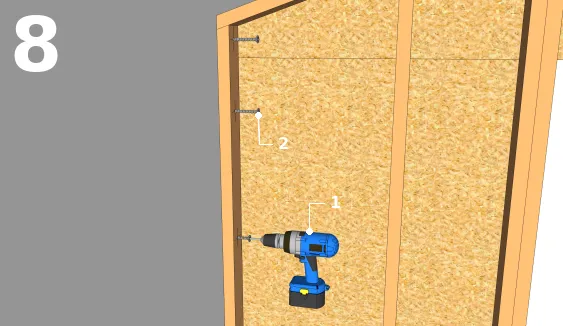

Fixer l’ossature au mur du bâtiment
  • 1 : visseuse
  • 2 : vis

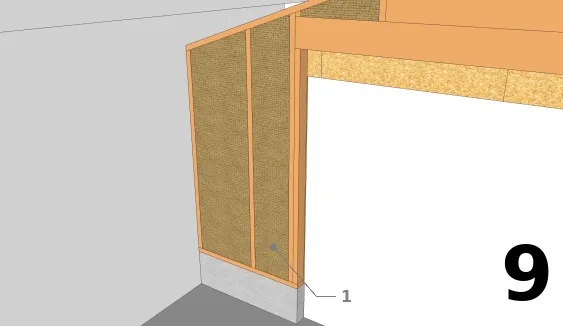

Isoler la paroi
  • 1 : isolant

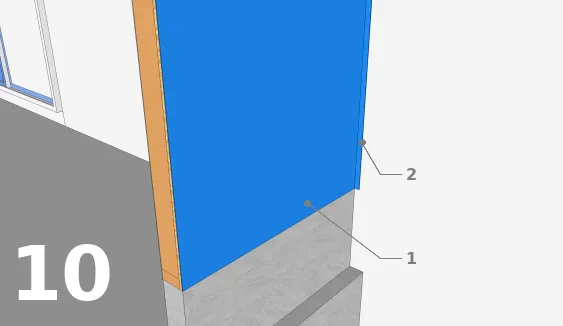

Poser le pare-pluie
  • 1 : pare-pluie
  • 2 : rabattement du pare-pluie

Poser le pare-pluie avec un petit rabattement sur la maçonnerie existante d’une longueur qui ne devrait pas dépasser la limite du bardage afin d’avoir un certain esthétisme.

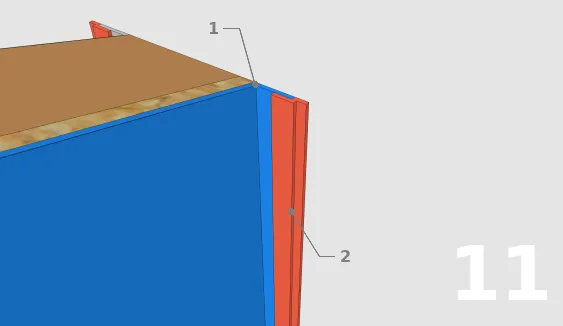

Scotcher le pare-pluie au mur
  • 1 : pare-pluie
  • 2 : scotch étanche à l’eau

Appliquer un scotch étanche à l’eau à la limite du pare-pluie : il permet de bloquer les petites fuites d’eau susceptibles de se produire.

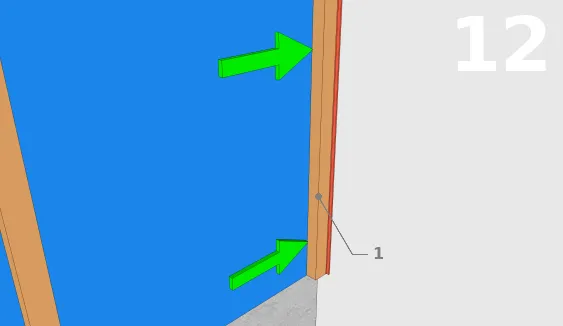

Fixer les tasseaux de bardage
  • 1 : tasseau de bardage

Bien serrer le tasseau du côté du rabattement du pare-pluie contre le mur de la maison existante afin de favoriser le bon collage du système d’étanchéité à l’eau.

Poser le pare-vapeur
  • 1 : pare-vapeur
  • 2 : scotch étanche

Poser le pare-vapeur. C’est le même système qu’avec le pare-pluie : effectuer un rabattement du pare-vapeur vers le mur de la maison existante et finir avec un scotch d’étanchéité à l’air à la limite du revêtement intérieur pour éviter les petites fuites.

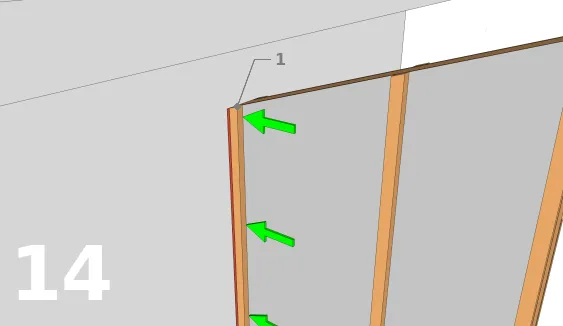

Fixer les tasseaux de revêtement intérieur
  • 1 : tasseau de revêtement intérieur

Comme pour le pare-pluie, bien serrer le tasseau du côté du rabattement du pare-pluie contre le mur de la maison existante afin de favoriser un meilleur collage du système d’étanchéité à l’air.

[...]
