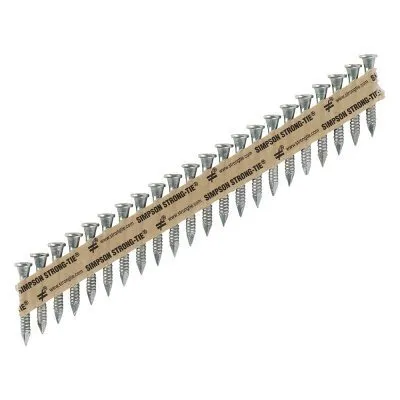

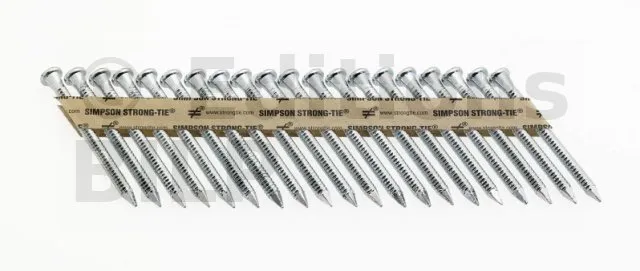

Pointes annelées en bande 34° - diamètre 4mm
Les pointes annelées en bande permettent un gain de temps à l’utilisateur pour des fixations en série.
Caractéristiques
Agréments techniques : ETA-04/0013 ;
Déclarations de performance : FR-DoP-e04/0013
Matière
- Acier électrozingué 12 µm (classe 005) suivant EN 10016.
Avantages
- La forme conique sous la tête permet un contact total de la pointe avec le trou,
- Haute résistance à l’arrachement.
Applications
Support
- Porteur : bois massif, bois composite, lamellé collé,
- Porté : bois massif, bois composite, lamellé collé.
Domaine d’utilisation
- Fixations de sabots de charpente,
- Équerres d’assemblage,
- Feuillards et plaques perforées, ...
Données techniques
Dimensions et caractéristiques

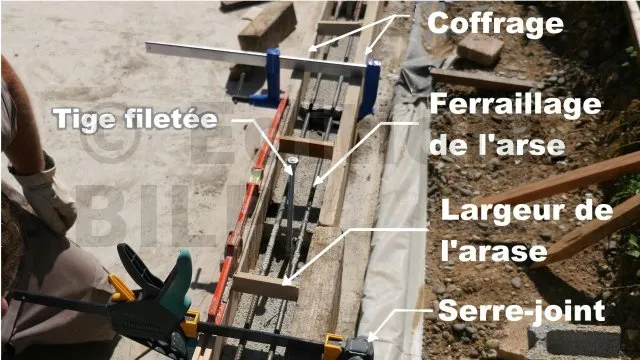

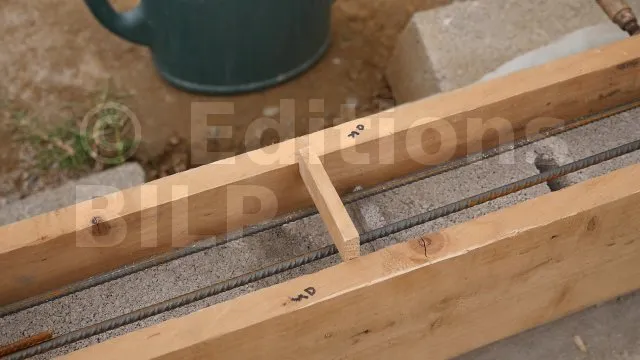

La planchette a deux rôles : celui d’écartement et de buton.
Fixation provisoire de l’ensemble avec un serre-joint avant la fixation définitive avec des vis.
| Références | Dimensions fixations [mm] | Qté par bande | Qté par boîte | Valeurs caractéristiques - Bois C24 suivant ETE-04/0013 [kN] | ||||
|---|---|---|---|---|---|---|---|---|
| d | l | dh | ht | Rlat.k | Rax.k | |||
| CNA4,0X40PC34 | 4 | 40 | 8 | 1.5 | 22 | 1500 | 1.83 | 0.74 |
| CNA4,0X50PC34 | 4 | 50 | 8 | 1.5 | 22 | 1000 | 2.22 | 0.98 |
| CNA4,0X60PC34 | 4 | 60 | 8 | 1.5 | 22 | 1000 | 2.36 | 1.23 |
Ces valeurs sont données pour un bois de classe C24. Pour les autres classes, multiplier les valeurs par les coefficients de passage donnés dans le tableau ci-dessous. Ces valeurs sont données suivant l’ETA-04/0013 et pour des tôles d’épaisseur 1,5 à 4 mm.
