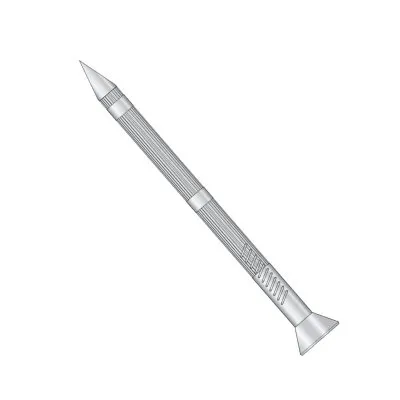

Pointe à béton electrozinguée

La pointe à béton électrozinguée tête fraisée est préconisée pour la fixation d’éléments dans le béton, la brique et les bois durs.

Caractéristiques

Matière

  • Acier electrozingué (acier trempé Zn12).

Avantages

  • Profil strié : facilite l’enfoncement sans destruction du béton,
  • Bonne résistance à l’arrachement,
  • Dureté 52 HRC de la pointe : traitement thermique assurant une haute résistance à la pénétration, sans risque d’accident.

Applications

Support

  • Béton, briques, plâtre bois durs, …

Domaines d’utilisation

  • Fixation d’éléments bois sur support béton.

Données techniques


Mise en place du raccord d’étanchéité sur la partie inférieure de l’ouverture

Le solin situé sur la partie inférieure de la fenêtre fait partie des quatre raccords d’étanchéité et est fixé au bâti de la fenêtre. Il est essentiel de bien maroufler le solin pour qu’il adhère correctement aux tuiles.
Réglage de l’alignement et du niveau du bâti

Vérifiez les espaces entre le bâti et l’ouvrant. Si les espaces ne sont pas identiques, desserrez les vis des équerres de montage, puis insérez les coins fournis par le fabricant ou placez des cales fourchettes entre les équerres et les tasseaux pour ajuster.


RéférencesCode articleDimensions [mm]
d l da
MNA2.5X20 75034 2.5 20 5.2
MNA2.5X25 75035 2.5 25 5.2
MNA2.5X30 75036 2.5 30 5.2
MNA2.5X35 75037 2.5 35 5.2
MNA2.5X40 75039 3.5 40 5.2
MNA3.5X40 75040 3.5 50 6.3
MNA3.5X50 75041 3.5 60 6.3
MNA3.5X60 75041 3.5 60 6.3
MNA3.5X70 75042 3.5 70 6.3
MNA4.5X80 75043 4.5 80 8.1
MNA4.5X90 75044 4.5 90 8.1
MNA4.5X100 75045 4.5 100 8.1
