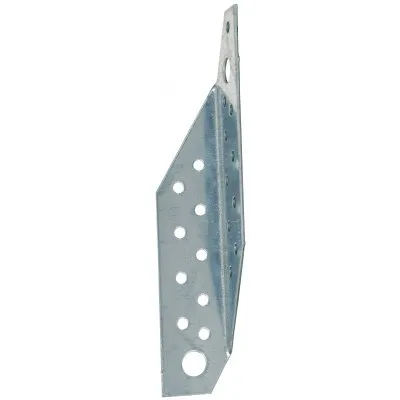

Patte de solivage trapézoïdale gauche - Réf. PSTG180/30/1.5_10
-
RéférencePSTG180/30/1.5_10
-

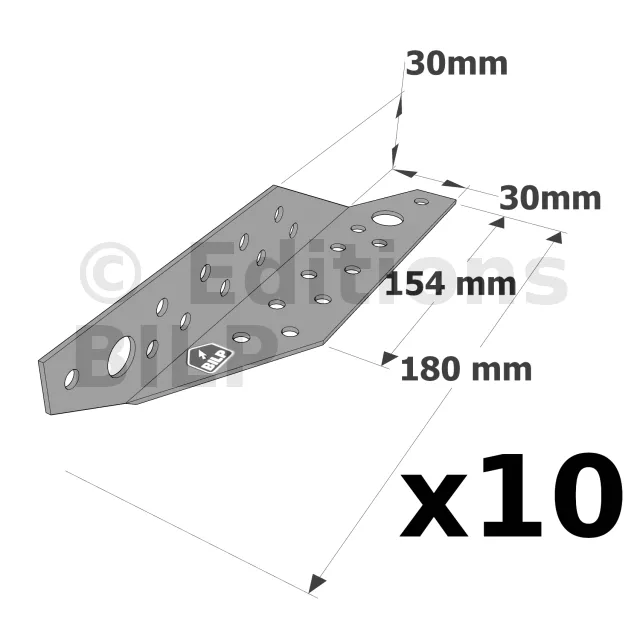

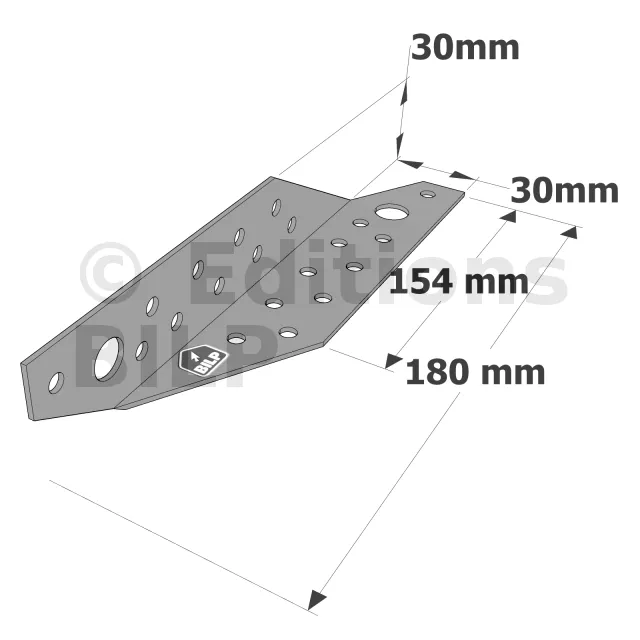

Largeur (C)30mm
-
Largeur (A)30mm
-
Hauteur (E)154mm
-
Hauteur (B)180mm
-
MarqueSIMPSON Strong-Tie
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
Epaisseur1.5mm
-
Fabricationfrançaise
-
Nombre de pointes par pattes de solivage10
Patte de solivage trapézoïdale

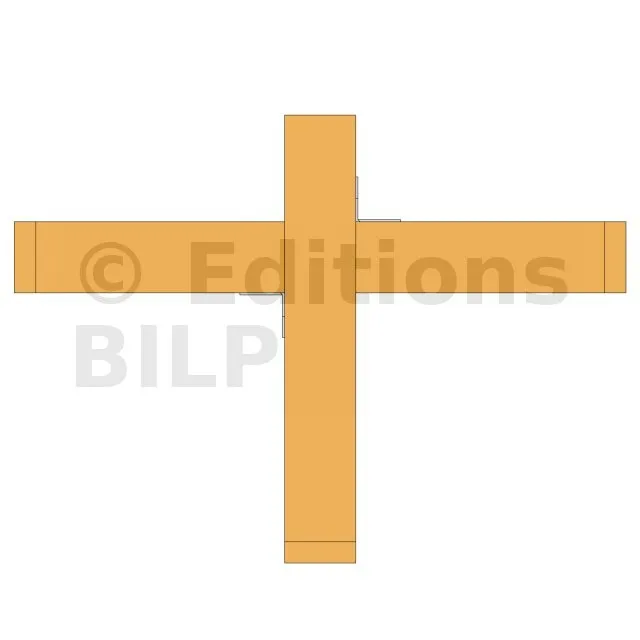

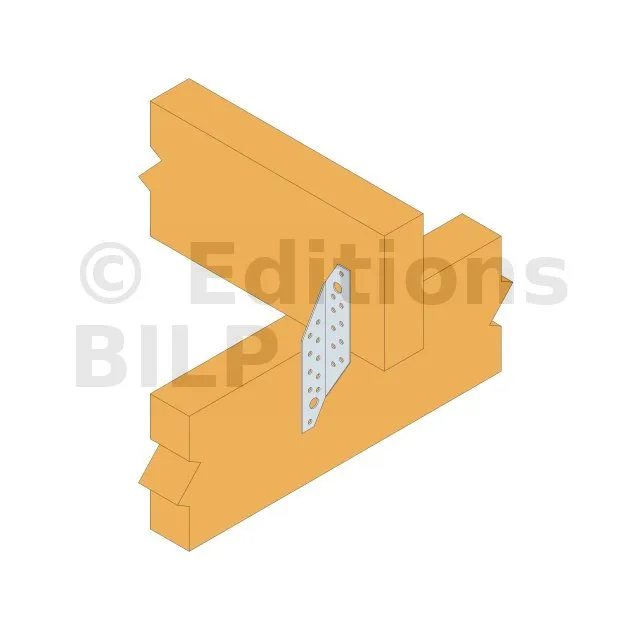

Les pattes de solivage droite ou gauche PSTD/G permettent d’assembler deux pièces de bois se chevauchant à 90°.
Caractéristiques :
Matière :
- Acier galvanisé S250GD + Z 275 suivant NF EN 10346,
- Épaisseur : 1,5 à 2 mm selon les modèles.
Avantages :
- Polyvalence d’utilisation pour la fixation d’éléments bois se croisant à 90°.
Applications
Support :
- Porteur : assemblage pour fermettes entre 2 éléments perpendiculaires,
- Porté : bois massif, bois lamellé-collé, bois et profilés composites.
Domaines d’utilisation :
- Fixation d’éléments bois se croisant à 90°.
Données techniques
Dimensions et valeurs caractéristiques
1. Montant,
2. Lisse basse,
3. Lisse haute .
texte=1|points=408,726,538,726,829,1092|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=2|points=408,1513,520,1513,786,1900|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=3|points=3106,706,2879,706,2568,256|couleur=#7e7e7e|couleur_fleche=#7e7e7e
1. Montant,
2. Lisse basse,
3. Lisse haute .
texte=1|points=3220,396,3076,396,2924,571
texte=2|points=423,1411,558,1411,898,1902
texte=3|points=433,636,560,636,955,173
Vu l’ampleur du mur et les moyens dont nous disposons pour le montage, le mur est divisé en deux panneaux. Le premier panneau à être mis en place est celui qui est hachuré en bleu. Une fois que les deux panneaux sont en place, ils sont fixés ensemble à l’aide de boulons au niveau de leurs montants adjacents.
texte=Demi-mur M1|points=1368,87,1125,87,804,420
texte=Demi-mur M2|points=2059,1899,2352,1899,2670,1473
| Références | Dimensions [mm] | Perçages | Nb. pointes par connecteur | Résistances caractéristiques [kN] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | Ep. | Pointes | Boulons | CNA4.0x35 | CNA4.0x50 | ||||||
| Nb. | Diamètre | Nb. | Diamètre | R1,k | R2,k | R1,k | R2,k | |||||||
| PSTD180/30/1.5 | 30 | 180 | 30 | 154 | 1.5 | 22 | Ø5 | 2 | Ø11 | 10 | 8.7 | 3.8 | 8.7 | 4.8 |
| PSTG180/30/1.5 | 30 | 180 | 30 | 154 | 1.5 | 22 | Ø5 | 2 | Ø11 | 10 | 8.7 | 3.8 | 8.7 | 4.8 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
