Patte de solivage trapézoïdale

EN STOCK

Expédition immédiate disponible pour 95 unité(s).

2€⁰⁶

HT / Patte de solivage

(2.47 € TTC)

Patte de solivage :
Conditionnement :

Référence
Largeur (C)
30mm
Largeur (A)
30mm
Hauteur (E)
154mm
Hauteur (B)
180mm
Marque
SIMPSON Strong-Tie
Matériau
Acier galvanisé S250GD + Z275 suivant NF EN 10346
Epaisseur
1.5mm
Fabrication
française
Nombre de pointes par pattes de solivage
10

Patte de solivage trapézoïdale

Les pattes de solivage droite ou gauche PSTD/G permettent d’assembler deux pièces de bois se chevauchant à 90°.

Caractéristiques :

Matière :

Acier galvanisé S250GD + Z 275 suivant NF EN 10346,
Épaisseur : 1,5 à 2 mm selon les modèles.

Avantages :

Polyvalence d’utilisation pour la fixation d’éléments bois se croisant à 90°.

Applications

Support :

Porteur : assemblage pour fermettes entre 2 éléments perpendiculaires,
Porté : bois massif, bois lamellé-collé, bois et profilés composites.

Domaines d’utilisation :

Fixation d’éléments bois se croisant à 90°.

Données techniques

Dimensions et valeurs caractéristiques

Les éléments de l’ossature du demi-mur M2

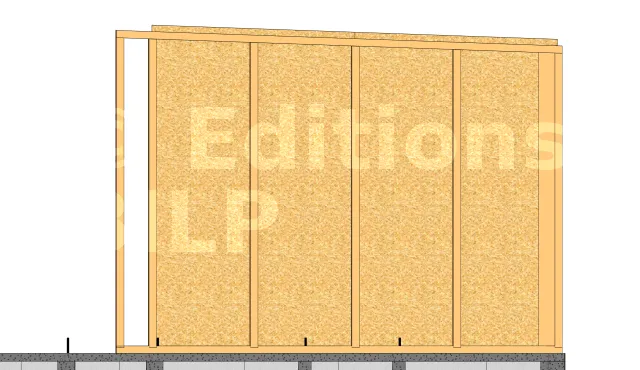

Les éléments de l’ossature du demi-mur M1

1. Montant,
2. Lisse basse,
3. Lisse haute .

texte=1|points=3220,396,3076,396,2924,571
texte=2|points=423,1411,558,1411,898,1902
texte=3|points=433,636,560,636,955,173

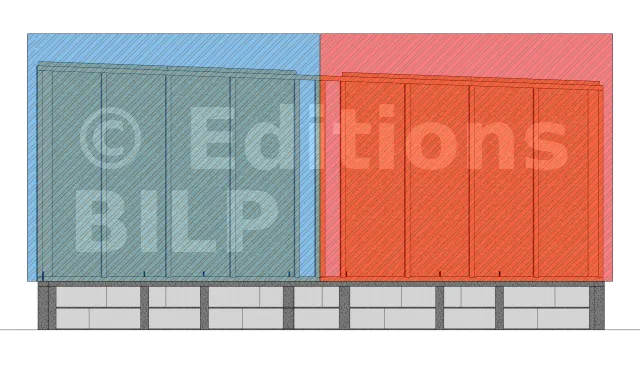

Planning de montage du mur de la façade Sud

Vu l’ampleur du mur et les moyens dont nous disposons pour le montage, le mur est divisé en deux panneaux. Le premier panneau à être mis en place est celui qui est hachuré en bleu. Une fois que les deux panneaux sont en place, ils sont fixés ensemble à l’aide de boulons au niveau de leurs montants adjacents.

texte=Demi-mur M1|points=1368,87,1125,87,804,420
texte=Demi-mur M2|points=2059,1899,2352,1899,2670,1473

Références	Dimensions [mm]					Perçages				Nb. pointes par connecteur	Résistances caractéristiques [kN]
	A	B	C	E	Ep.	Pointes		Boulons			CNA4.0x35		CNA4.0x50
						Nb.	Diamètre	Nb.	Diamètre		R1,k	R2,k	R1,k	R2,k
PSTD180/30/1.5	30	180	30	154	1.5	22	Ø5	2	Ø11	10	8.7	3.8	8.7	4.8
PSTG180/30/1.5	30	180	30	154	1.5	22	Ø5	2	Ø11	10	8.7	3.8	8.7	4.8

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Catalogue patte de solivage

Fixations

Sur Bois :

Pointes annelées CNA Ø 4.0.
Vis autoforeuses.

Sur béton :

Chevilles Ø 10 mm.

Patte de solivage trapézoïdale

Caractéristiques :

Matière :

Avantages :

Applications

Support :

Domaines d’utilisation :

Données techniques

Dimensions et valeurs caractéristiques

SIMPSON Strong-Tie

Avec ce produit, nous vous conseillons aussi :

Pointes annelées Electrozinguées / (…)
