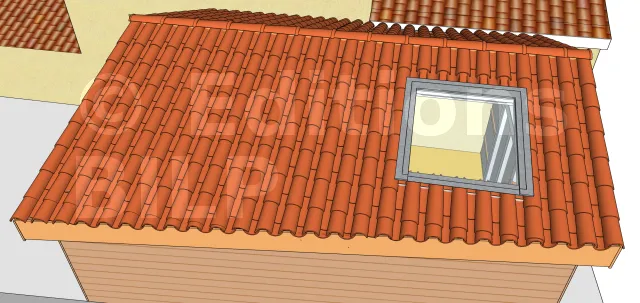

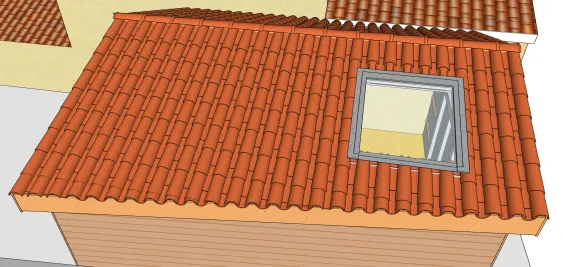

L’extension MARGUERITE a une forme trapézoïdale et est dotée d’une fenêtre de toit, ce qui nécessite des découpes spéciales au niveau de la fenêtre de toit et sur la façade SUD de l’extension.

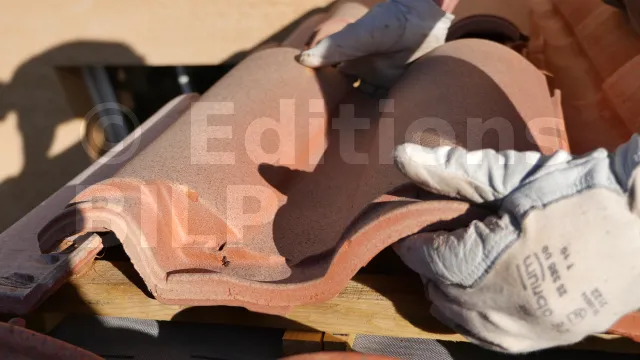

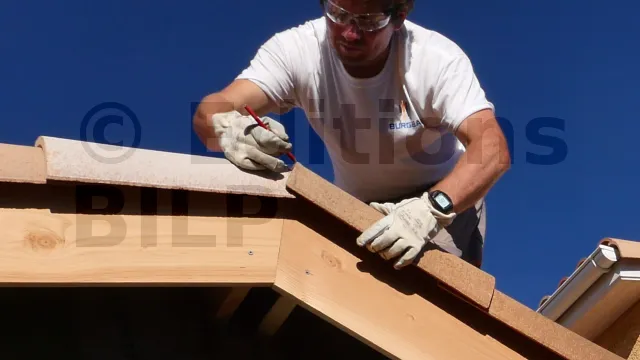

Pour obtenir la forme des coupes, placez provisoirement les deux premières lignes de tuiles et reportez l’alignement de la planche de rive en ajoutant 2 cm. Utilisez une meuleuse d’angle équipée d’un disque adapté pour effectuer les coupes.
La pose des tuiles de rive rondes
Ce sont les tuiles de rive qui sont posées en premier.

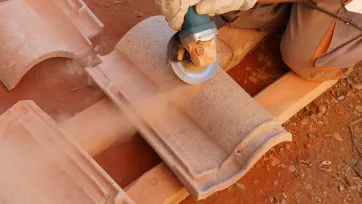

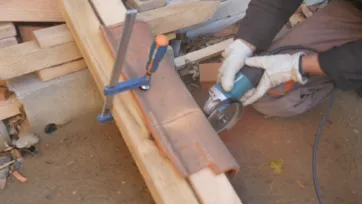

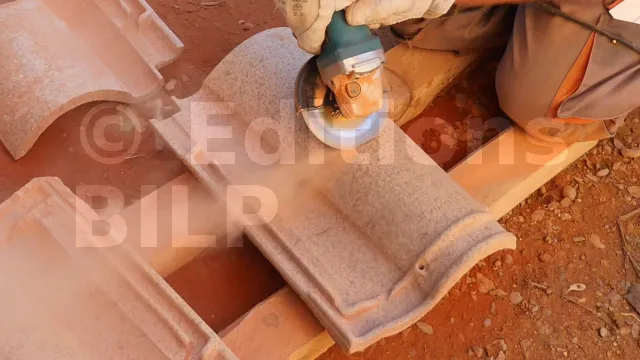

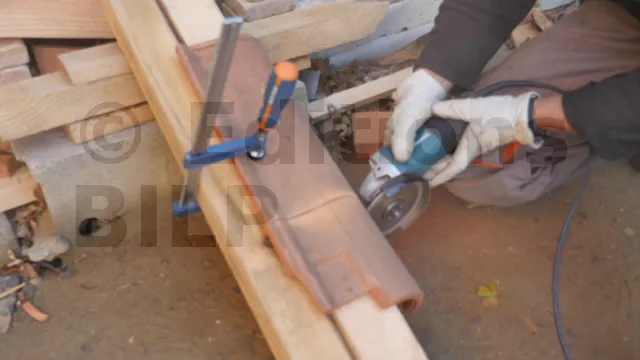

Pour éviter la casse, posez la tuile sur un chevron et fixez-la avec un serre-joint. Utilisez ensuite une meuleuse d’angle et un disque adapté pour effectuer la coupe.

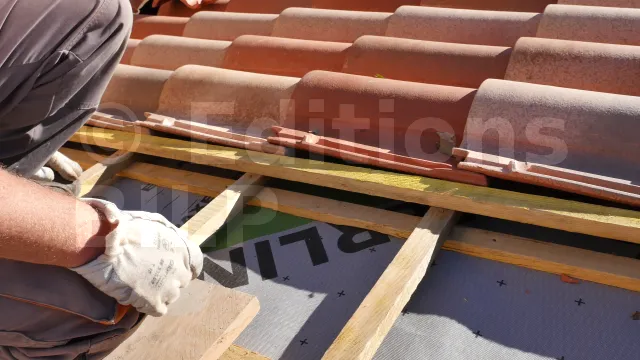

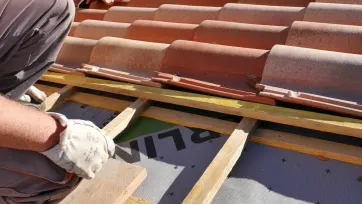

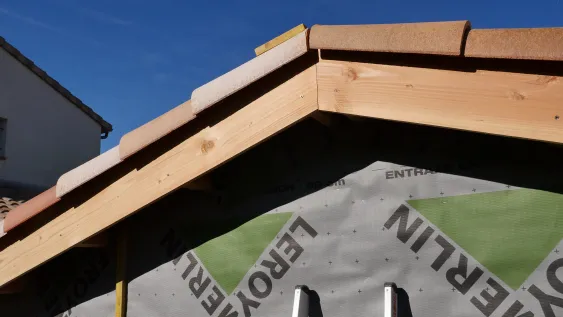

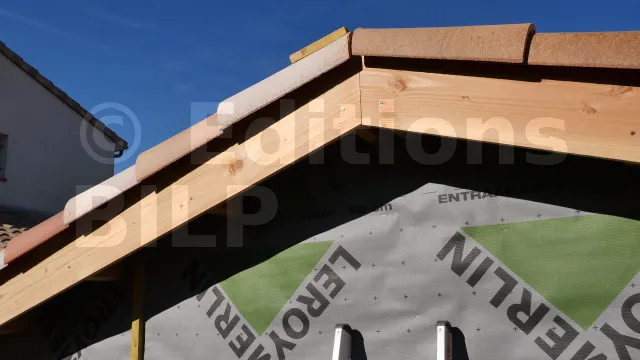

Commencez par poser les tuiles à partir du bas et montez jusqu’à la faîtière. Assurez-vous que les ergots des tuiles sont bien fixés aux lattes pour une installation correcte.

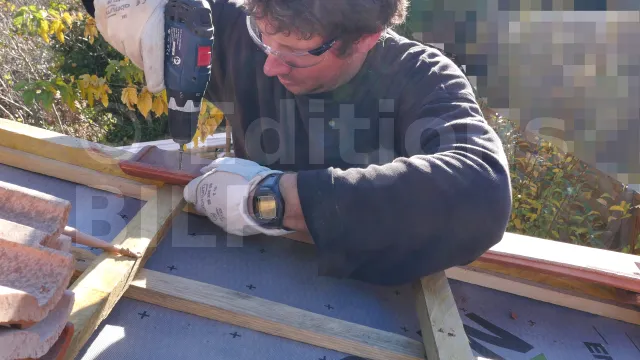

Les tuiles doivent être fixées avec des vis, une vis par pont de contact avec les lattes. Pour éviter des dommages lors du vissage, il est recommandé de pré-percer les tuiles.

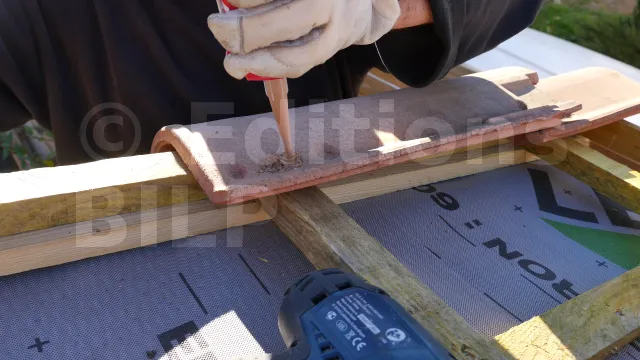

Pour protéger les vis contre la rouille due aux intempéries et empêcher les infiltrations, appliquez du silicone sur les têtes des vis.

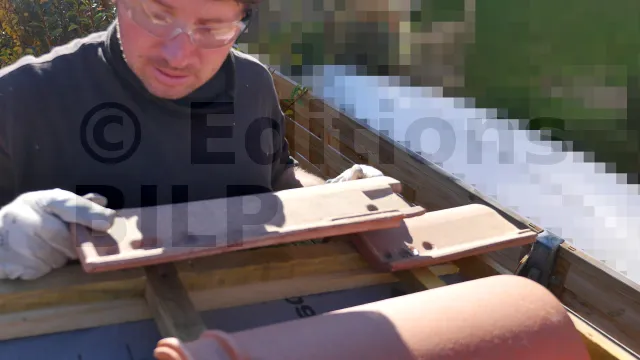

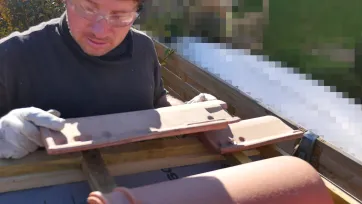

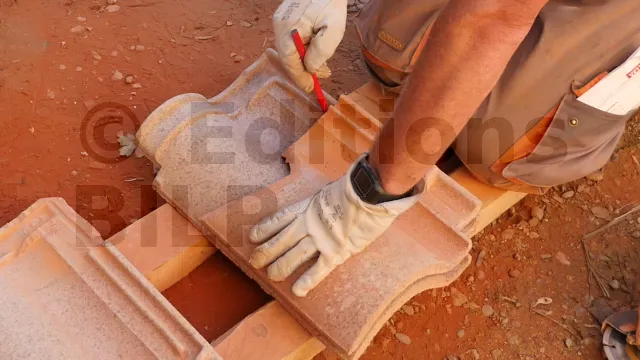

Pour couper les deux tuiles de cette partie, posez-les et marquez leurs intersections, puis tracez une ligne reliant ces intersections et enfin réalisez la coupe.
Voici une vidéo sur la réalisation de cette étape :
La pose des tuiles de rive rondes (1 min)
Pour voir cette vidéo, il faut être membre. Pour cela, il suffit de faire l’acquisition d’un de nos packs.
La mise en place des tuiles à emboîtement

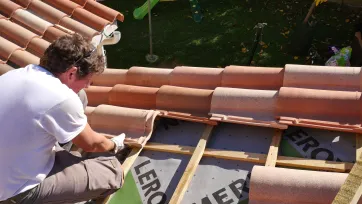

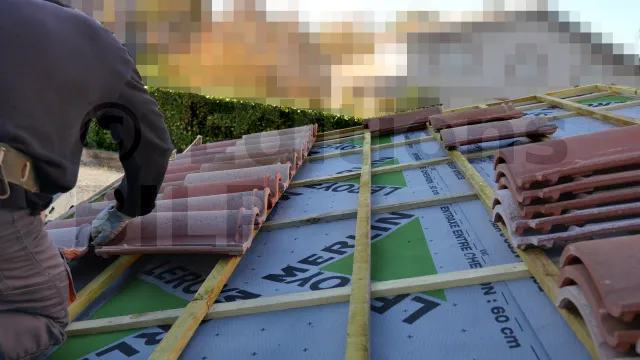

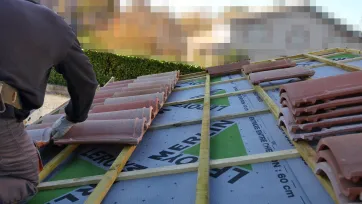

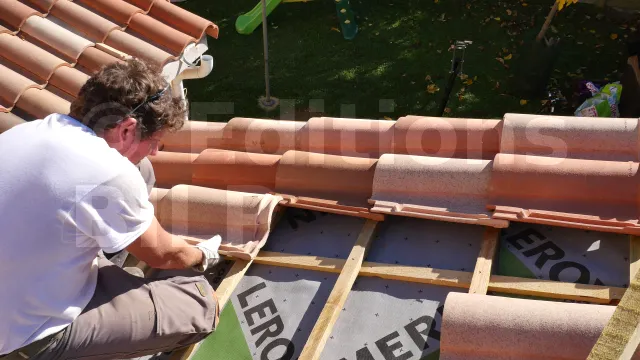

La pose commence sur le côté opposé au sens du vent dominant. Les tuiles sont posées en commençant par le bas de la pente vers la faîtière, rangée par rangée.
Vous pouvez tracer le pureau de la largeur des tuiles sur les liteaux à l’aide d’une corde à tracer ou, comme dans ce projet, vous pouvez utiliser une règle pour le réaliser.
Les tuiles doubles sont placées sur la dernière rangée de la toiture, recouvrant les tuiles de rive. Elles sont généralement installées en dernier. Cependant, pour l’Extension MARGUERITE, elles ont été posées avant les tuiles sur les bords de la fenêtre de toit pour obtenir une précision maximale lors de la coupe.
Voici une vidéo sur la réalisation de cette étape :
La mise en place des tuiles à emboîtement (1 min)
Pour voir cette vidéo, il faut être membre. Pour cela, il suffit de faire l’acquisition d’un de nos packs.
Les coupes au niveau de la fenêtre de toit
Les liteaux doivent être disposés avec des entraxes correspondant au pureau, sauf si des coupes sont nécessaires. Dans ce cas, les liteaux doivent être disposés avec des entraxes adaptées à la périphérie de la fenêtre de toit.
Disposez les tuiles à leur emplacement correspondant et identifiez la forme des coupes sur chaque tuile.
Les tuiles sont coupées en sifflet pour recevoir le raccord de toit. Pour ce faire, la meuleuse doit être inclinée à un angle approximativement égal à l’angle de la toiture. La partie basse de la tuile est utilisée.

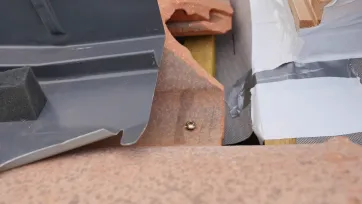

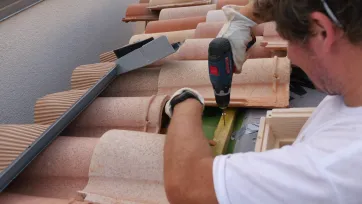

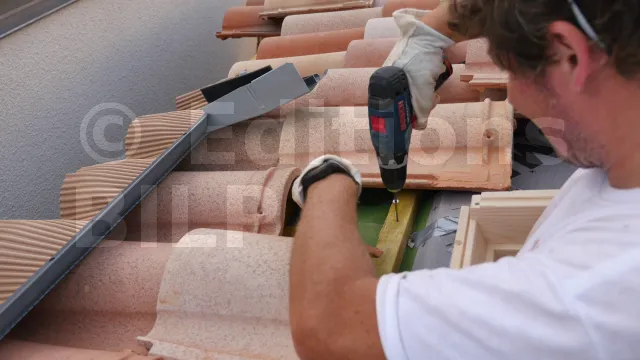

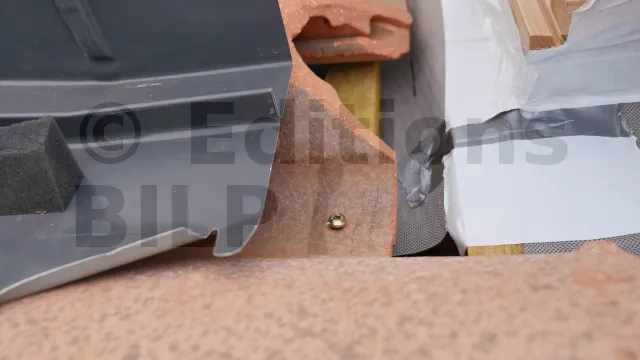

Les ergots des tuiles se trouve sur la partie supérieure des tuiles, mais c’est la partie basse qui est utilisée sur les coupes. Ainsi, les tuiles ne sont pas accrochées aux liteaux et il faut les fixer sur les liteaux avec des vis. Pour éviter les fissures, il est indispensable de pré-percer les tuiles.

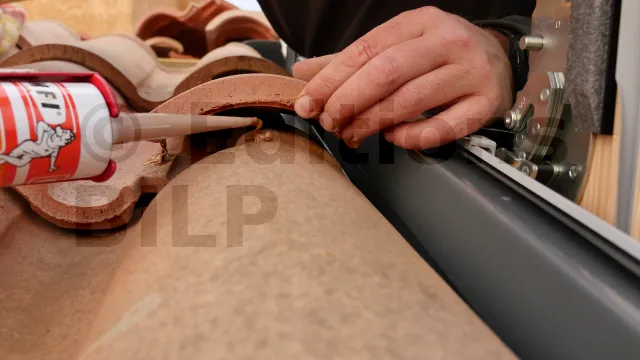

Sur les parties où il n’est pas possible de mettre des vis, appliquez du silicone sous les chevauchements des tuiles.

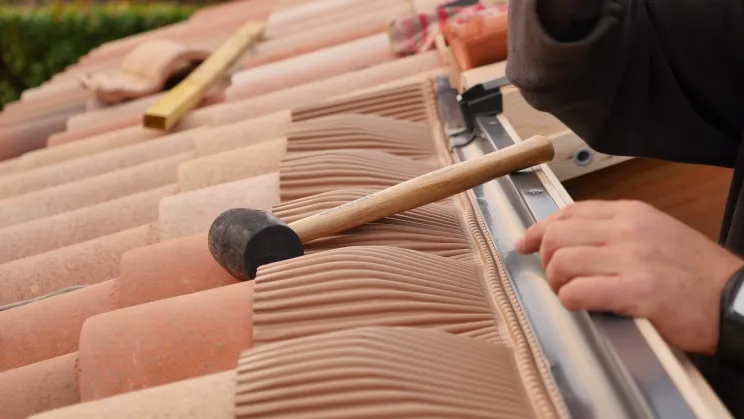

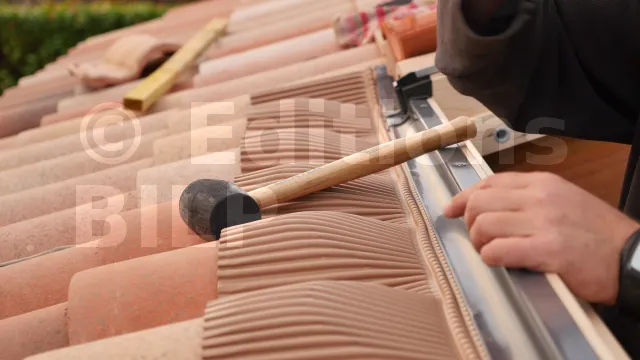

Pour éviter les infiltrations de neige et d’eau de pluie, installez un closoir au niveau des coupes. Assurez-vous de bien le maroufler à l’aide d’un maillet en caoutchouc. La bande bitumeuse sous le closoir doit être pressée pour bien adhérer aux tuiles.
Consultez l’article La fenêtre de toit pour plus de détails sur l’étanchéité au niveau de la fenêtre de toit.
Voici une vidéo sur la réalisation de cette étape :
Les coupes au niveau de la fenêtre de toit (1 min)
Pour voir cette vidéo, il faut être membre. Pour cela, il suffit de faire l’acquisition d’un de nos packs.
L’article La pose des tuiles faîtières est complémentaire à ce thème.
[...]
