Le mur de cette façade est trop grand pour être monté en une seule fois.
Le mur est divisé en trois panneaux et monté en trois étapes. Le premier à être mis en place est le panneau hachuré en bleu (panneau adossé), suivi par celui hachuré en rouge, et le panneau hachuré en gris (pignon) est le dernier à être monté.

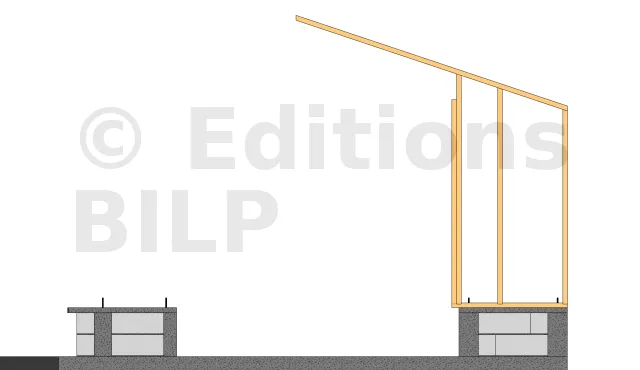

Ce panneau est adossé au mur du bâtiment. Sa mise en œuvre suit les mêmes techniques et les mêmes fixations décrites dans l’article Montage du demi-mur pignon adossé.

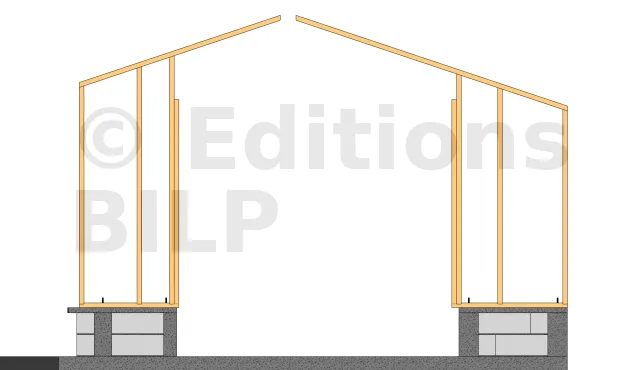

Ce panneau doit être fixé avec le mur de la façade SUD. Sa mise en œuvre suit les mêmes techniques et les mêmes fixations décrites dans l’article Montage du demi-mur non adossé.

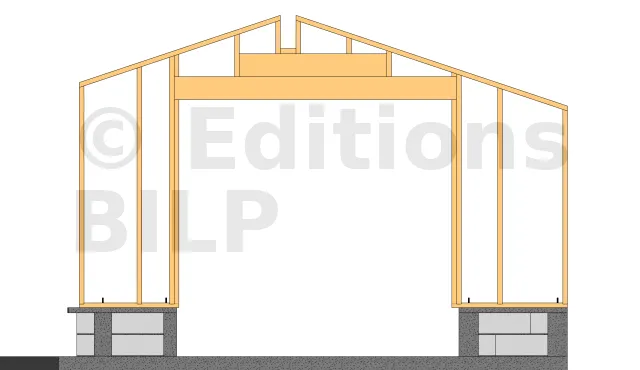

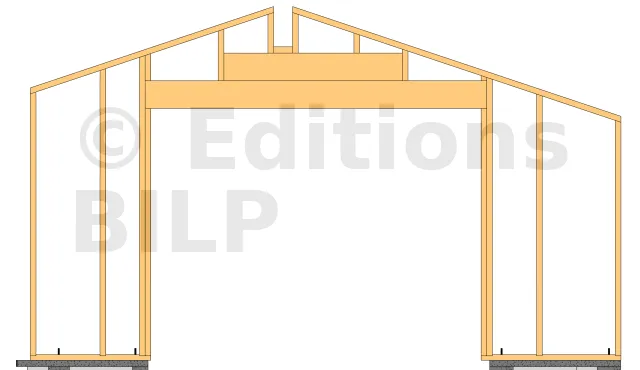

Le pignon est constitué de linteaux et de montants. Son montage se fait en suivant les étapes suivantes.
Le linteau le plus long est fixé aux montants d’extrémité des deux premiers panneaux à l’aide de vis tête ronde large.

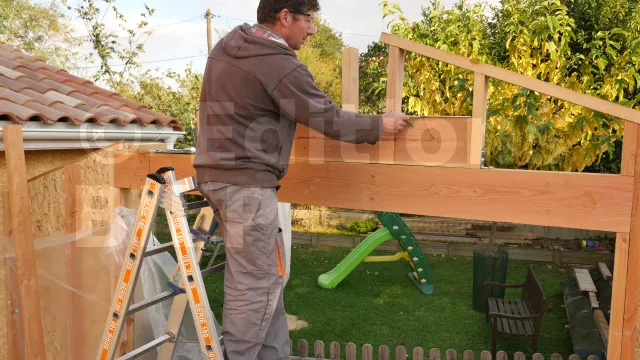

Le linteau le plus court est fixé aux montants intermédiaires du pignon. Repérez d’abord l’emplacement du linteau sur le linteau le plus long. Ensuite, placez le linteau et les montants et maintenez-les en place à l’aide de serre-joints.

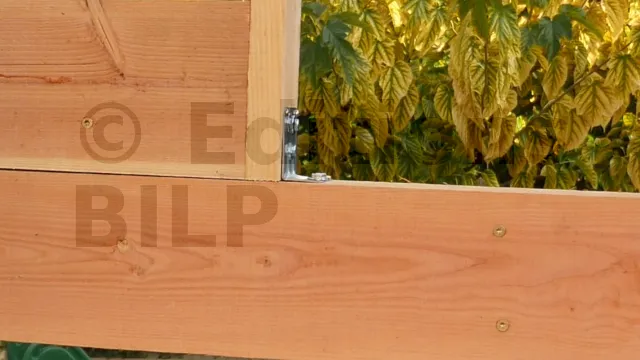

Les montants sont fixés sur le linteau à l’aide d’équerres.
Les lisses basses sont provisoirement fixées aux montants déjà en place à l’aide de serre-joints. Une fois que tous les montants sont fixés au linteaux, les lisse hautes doivent également être fixées sur les montants avec des vis tête fraisée.
En suivant les plans, les emplacements des montants sont repérés sur les linteaux.
Les montants sont fixés sur les linteaux avec des équerres, et avec les lisses hautes à l’aide de vis tête fraisée.

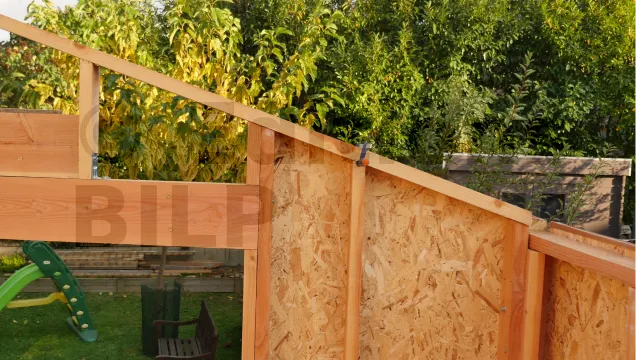

Une fois les lisses hautes fixées, elles sont coupées à l’aide d’une scie sabre au niveau de la réservation des pannes faîtières.
Voici une vidéo sur la réalisation de cette étape :
Montage du mur pignon adossé (1 min)
