Comment repérer l’emplacement des tiges filetées sur les lisses basses ?
Il existe de multiples solutions pour procéder aux repérages de l’emplacement des tiges filetées sur les lisses basses. Ci-dessous la méthode appliquée pour ce projet.

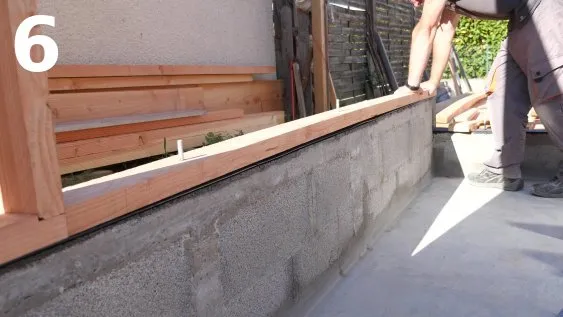

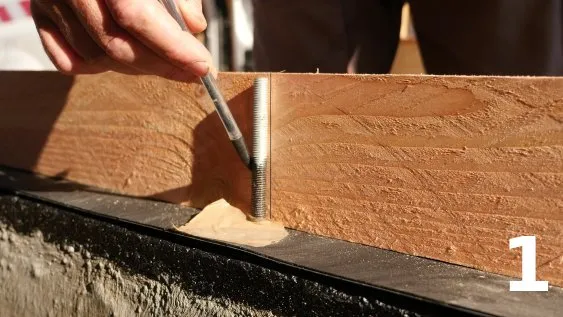

Poser la lisse basse à coté des tiges filetées déjà ancrées puis tracer le diamètre des tiges sur la lisse.

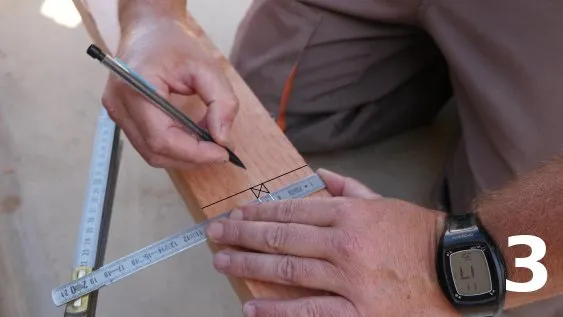

Mesurer puis marquer sur la règle la largeur de la lisse basse et le diamètre de la tige filetée.

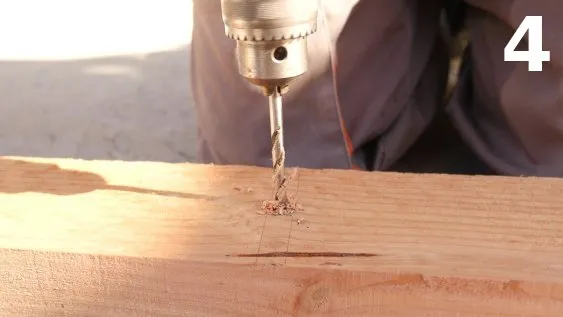

Pour ne pas endommager la lisse basse, il faut faire des avant trous avec des forets de diamètre inférieur à celui des tiges filetées.
Le diamètre des trous doit-être égale à celui des ancrages.
Voici une vidéo sur la réalisation de cette étape :
Comment repérer l’emplacement des tiges filetées sur les lisses basses (1 min)
Pour voir cette vidéo, il faut être membre. Pour cela, il suffit de faire l’acquisition d’un de nos packs.
Réaliser des encoches mi-bois sur les lisses basses
Puisque notre projet dépasse les 20m², il est obligatoire d’adopter cette technique de rainurage sur la lisse basse pour assurer une liaison perpendiculaire plus solide et précise.

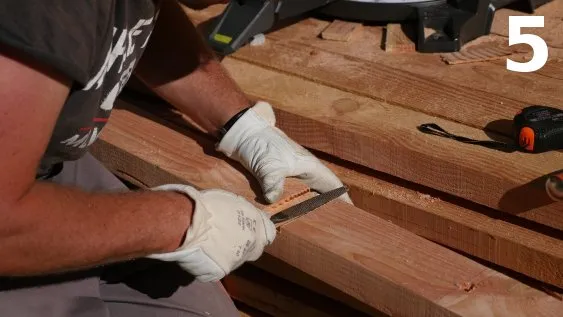

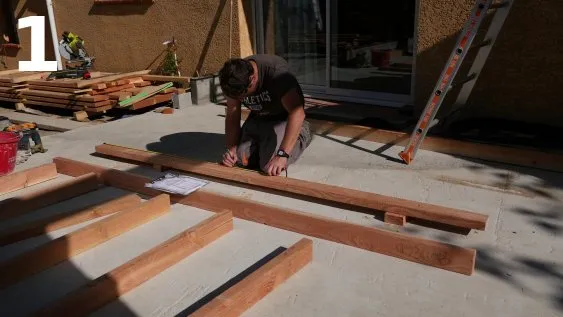

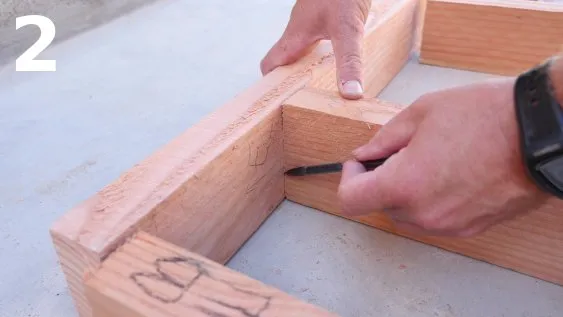

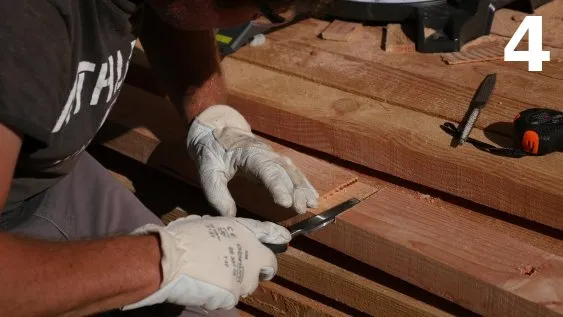

Repérer puis tracer l’emplacement des montants sur la lisse basse à l’aide de plan et d’outils tels que le mètre, la lime, le ciseau à bois et le crayon.
Dans le plan d’exécution, il existe des côtes cumulées sur les emplacements des montants, il suffit de les suivre.
La profondeur de la rainure à réaliser est égale à 1/3 au maximum de l’épaisseur des lisses.

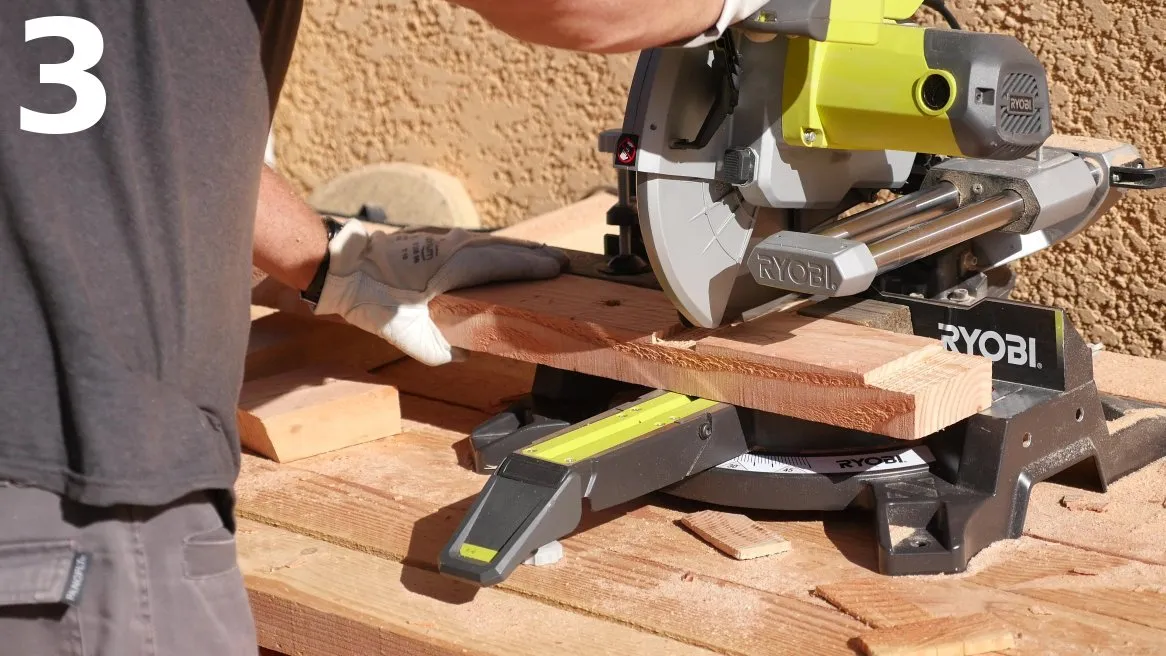

1. Régler la scie : n’hésiter pas à faire une passe sur une chute afin d’obtenir la profondeur voulue.
2. Placer la scie sur les marques et faire un rainurage multiple avec des traits de coupe plus ou moins rapprochés.
Voici une vidéo sur la réalisation de cette étape :
Réaliser des encoches mi-bois sur les lisses basses (1 min)
Pour voir cette vidéo, il faut être membre. Pour cela, il suffit de faire l’acquisition d’un de nos packs.
[...]
