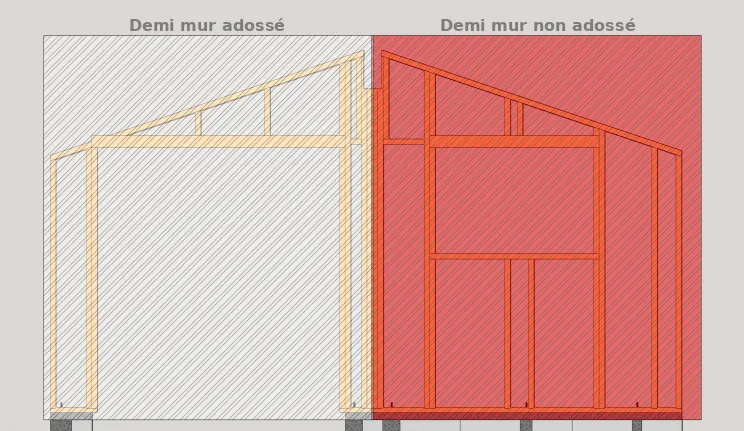

Ce mur est composé de deux panneaux et son montage se fait en deux étapes. Le demi-mur adossé est le premier à être monté. Les deux panneaux sont solidarisés au niveau de leur jonction à l’aide de tiges filetées.

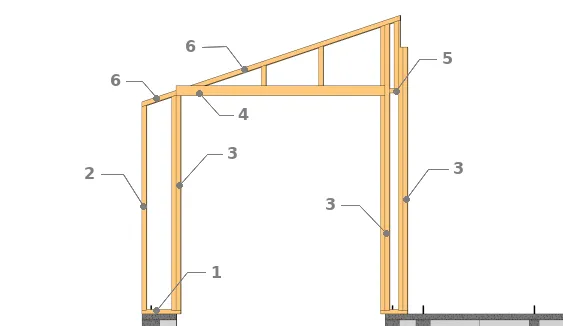

1. Lisse basse
2. Montant
3. Montants de renfort
4. Linteau
5. Ossature horizontale
6. Lisses hautes
Assemblage du demi-mur

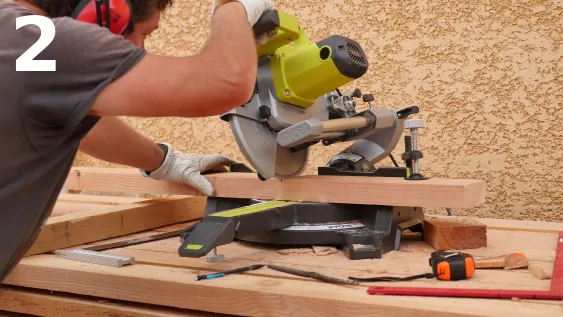

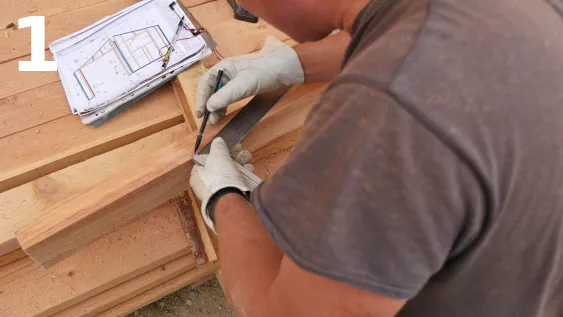

L’équipe de BILP a détaillé tous les éléments d’ossature dans les plans. Il suffit de les découper et de les assembler pour monter le demi-mur selon les étapes suivantes :

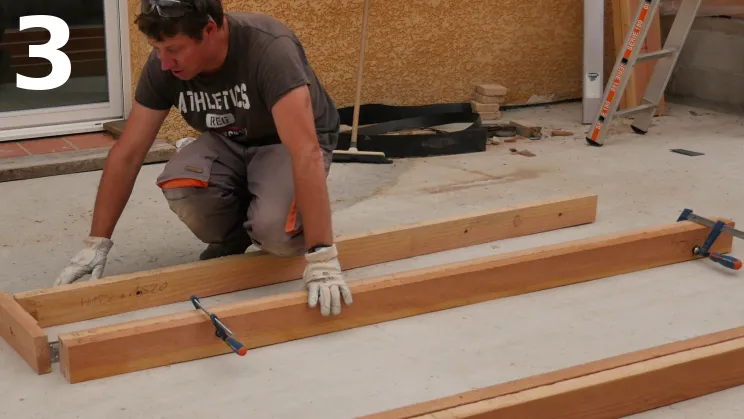

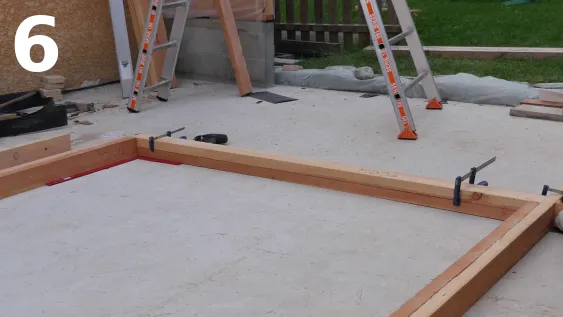

Les montants et leurs renforts sont provisoirement fixés ensemble à l’aide de serre-joints pour faciliter l’assemblage.
La méthode et les types de fixation sont identiques à ceux utilisés pour les demi-murs de la façade sud.

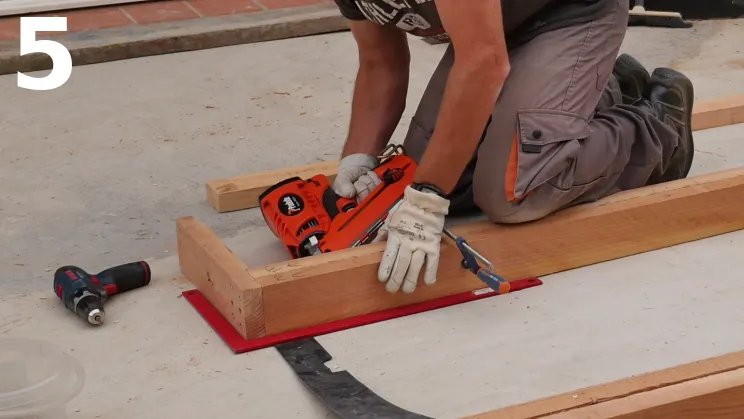

Les montants et leurs renforts sont solidement fixés l’un à l’autre à l’aide de pointes sur leurs deux faces, espacées d’environ 20 cm.

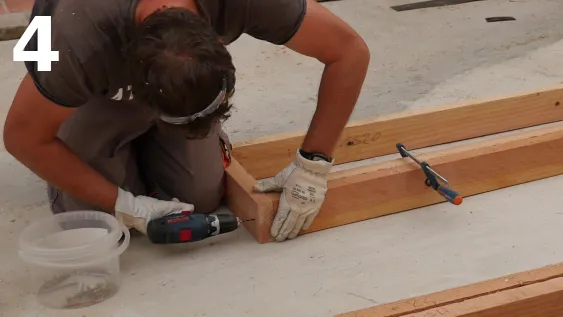

Après avoir fixé les deux linteaux ensemble à l’aide de serre-joints, ils sont ensuite fixés aux montants de renfort avec des vis bois structurelle, une vis par point de contact. Enfin, ils sont fixés entre eux à l’aide de pointes.

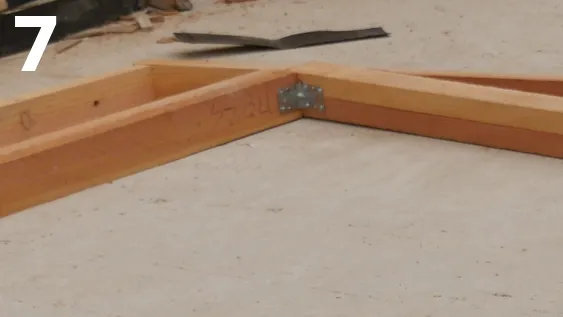

Les appuis des linteaux sont renforcés par des équerres. Les équerres contribuent également au contreventement de la structure jusqu’à la pose des panneaux de contreventement et au montage de la structure.

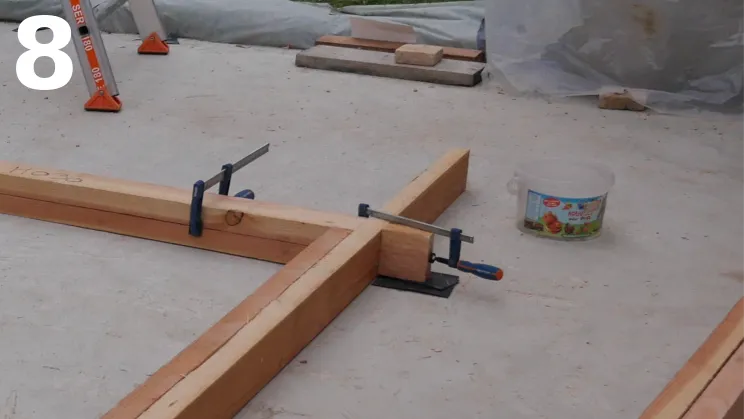

Commencez par bloquer l’ossature contre le montant à l’aide de serre-joints, puis fixez-la solidement avec des pointes inclinées à 45°.

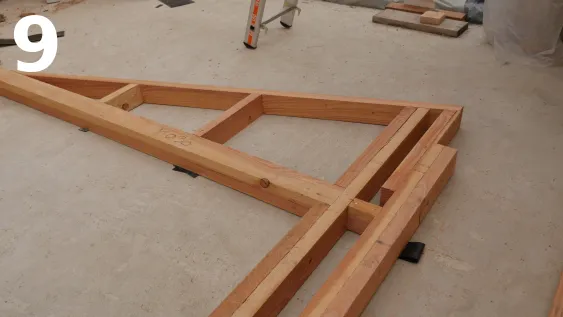

Les montants intermédiaires sont fixés sur les linteaux à l’aide d’équerres et les lisses hautes sont fixées de la même manière et avec les mêmes types de fixations que ceux décrits dans l’article Montage du demi-mur M1.

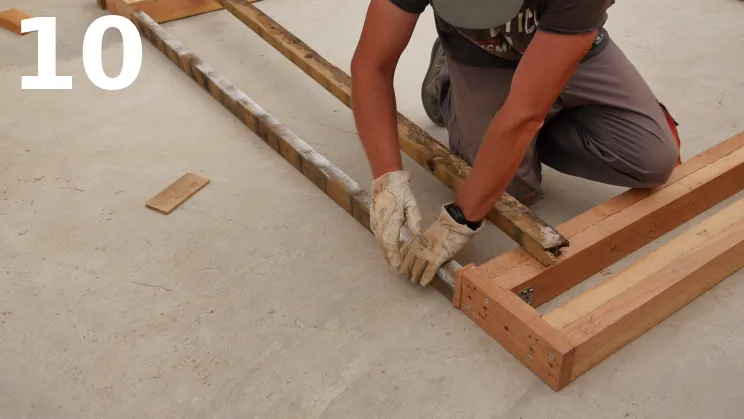

Pour maintenir la largeur de l’ouverture (réservation pour la baie vitrée), insérez et fixez des chevrons (entretoises) entre les montants de renfort. Une fois le panneau installé, les chevrons peuvent être retirés.

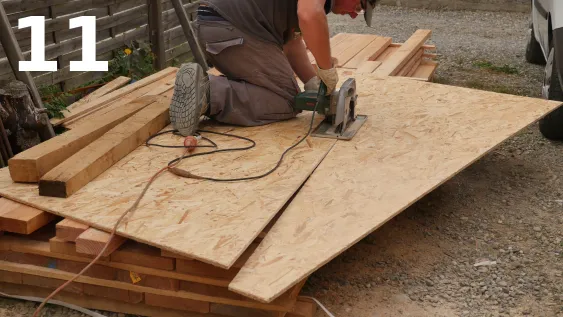

Référez-vous aux plans et repérez les lignes de coupe de chaque panneau.

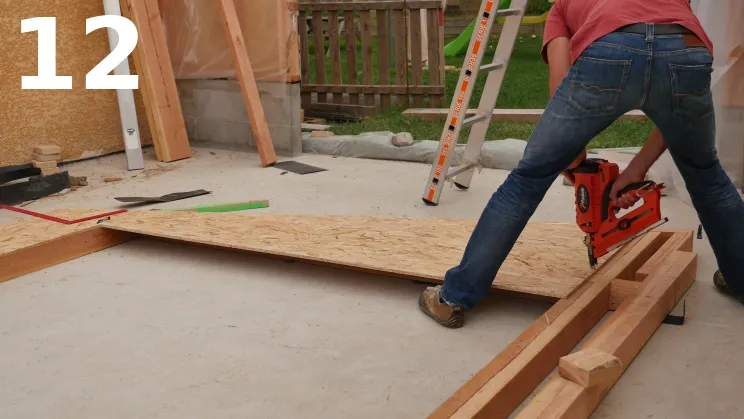

La technique de pose des panneaux suit les mêmes opérations décrites dans l’article Montage du demi-mur M1.
Voici une vidéo sur la réalisation de cette étape :
Assemblage du demi-mur (1 min)
Pour voir cette vidéo, il faut être membre. Pour cela, il suffit de faire l’acquisition d’un de nos packs.

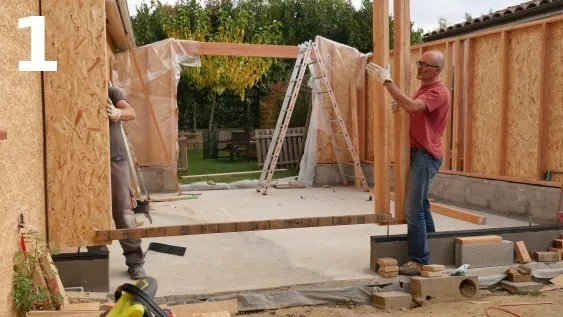

Montage du demi-mur
Le type de fixation est le même que pour Montage du demi-mur M1.

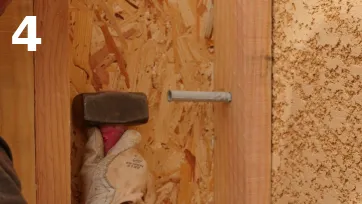

Utilisez un marteau pour enfoncer les chevilles dans leurs emplacements respectifs.

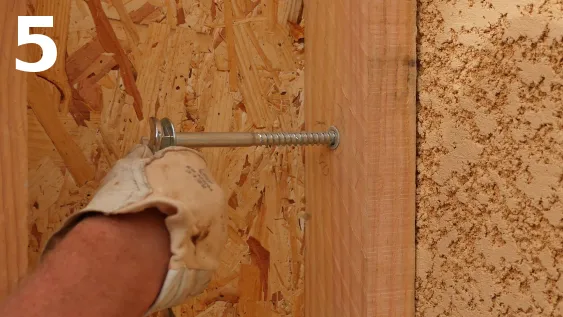

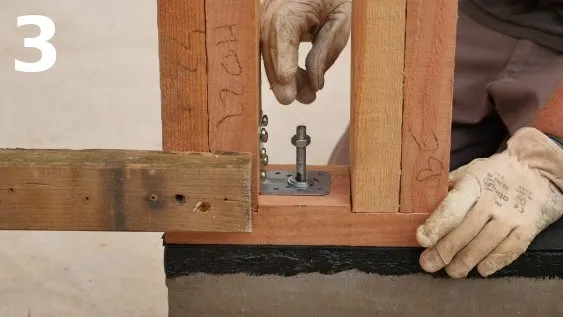

La fixation se fait à l’aide de boulons et/ou de tiges filetées munies d’écrous et de rondelles.

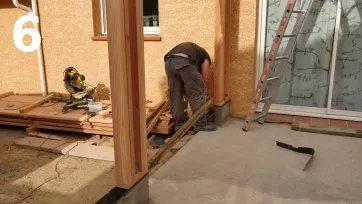

Une fois le panneau solidement fixé contre le mur du bâtiment et sur le mur de soubassement, les contreventements provisoires peuvent être retirés.
Voici une vidéo sur la réalisation de cette étape :
Montage du demi-mur (1 min)
Pour voir cette vidéo, il faut être membre. Pour cela, il suffit de faire l’acquisition d’un de nos packs.
