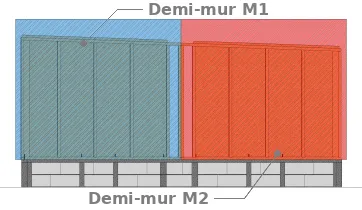

Vu l’ampleur du mur et les moyens dont nous disposons pour le montage, le mur est divisé en deux panneaux. Le premier panneau à être mis en place est celui qui est hachuré en bleu. Une fois que les deux panneaux sont en place, ils sont fixés ensemble à l’aide de boulons au niveau de leurs montants adjacents.

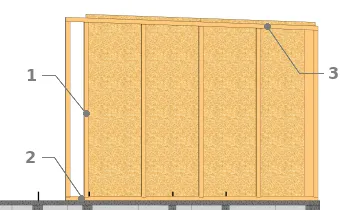

1. Montant,
2. Lisse basse,
3. Lisse haute .
L’assemblage du panneau du mur
L’assemblage des éléments du demi-mur M2 est similaire à celui du demi-mur M1, à l’exception de la réalisation des trous pour l’assemblage des deux panneaux du mur et du remplacement des renforcements avec des clous perpendiculaires à la lisse basse par deux vis heco-topix-combiconnect D8L100.

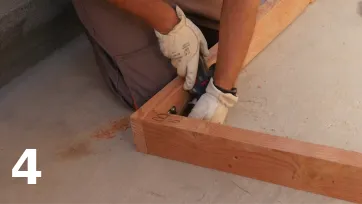

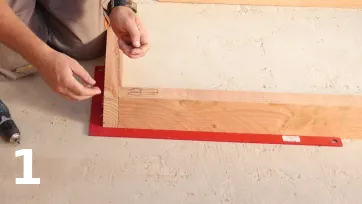

Une fois le montant en place, vérifiez l’équerrage avec la lisse basse.

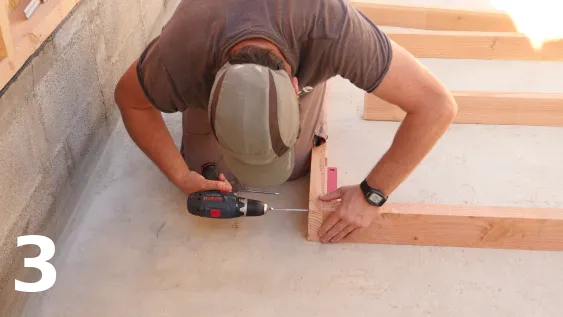

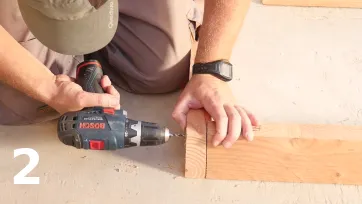

Afin d’éviter que le bois ne se fissure ou n’éclate au moment du vissage, il faut toujours pré-percer le bois.

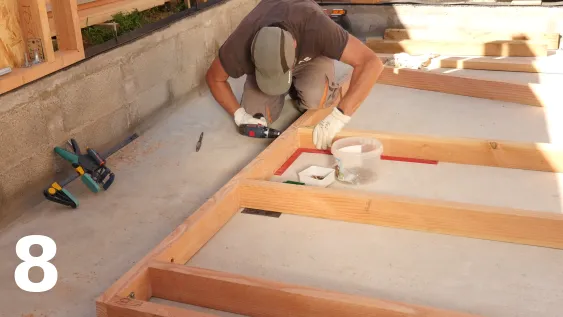

Fixez avec la lisse basse avec le premier montant à l’aide d’un vis D8L100 et deux vis heco-topix-combiconnect D8L100 pour renforcer la fixation.
Afin de contreventer l’ensemble, la fixation est renforcée à l’aide d’une équerre renforcée ABR 105.
Les demi-murs M1 et M2 sont assemblés à l’aide de boulons munis d’écrous et de rondelles. L’assemblage se fait entre le dernier montant du panneau M1 et le premier de celui de M2. Les trous pour les boulons d’assemblage sont percés sur les deux montants, pour permettre l’assemblage des deux panneaux

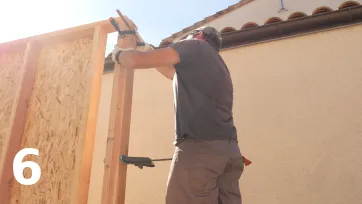

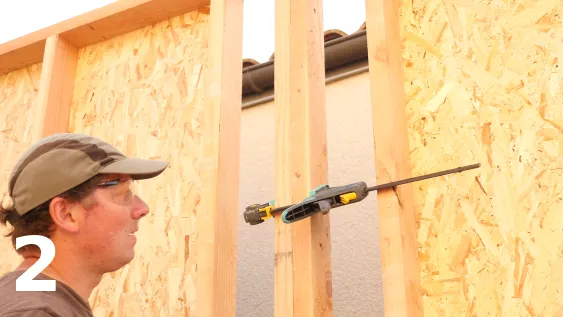

Maintenez les deux montants adjacents des deux demi-murs à l’aide de serre-joints avant de percer les trous.

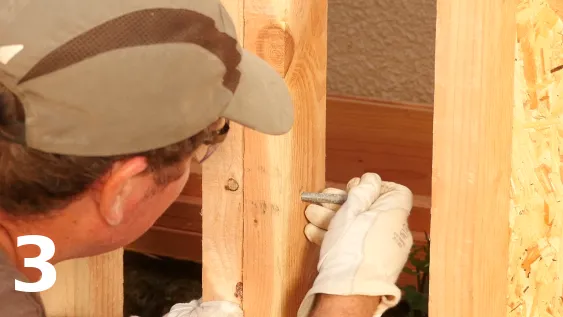

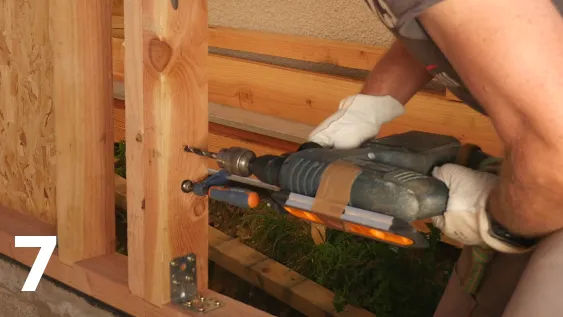

Repérez les emplacements des trous avant de les percer. Les trous sur les deux montants doivent être réalisés en une seule passage.

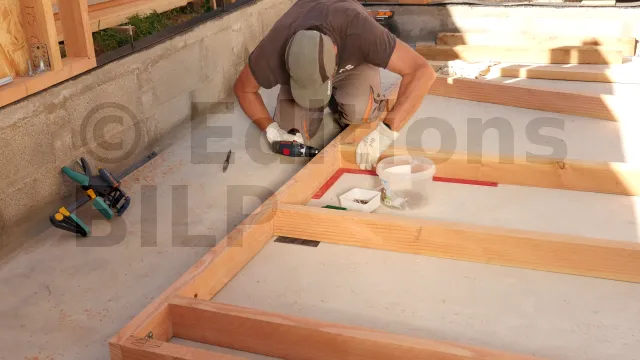

Après avoir démonté le premier montant et la lisse basse de leur emplacement, les autres éléments du panneau sont assemblés en suivant les même opérations décrites dans l’article Montage du demi-mur M1.
Voici une vidéo sur la réalisation de cette étape :
L’assemblage du panneau du mur (1 min)
Pour voir cette vidéo, il faut être membre. Pour cela, il suffit de faire l’acquisition d’un de nos packs.
Montage du panneau

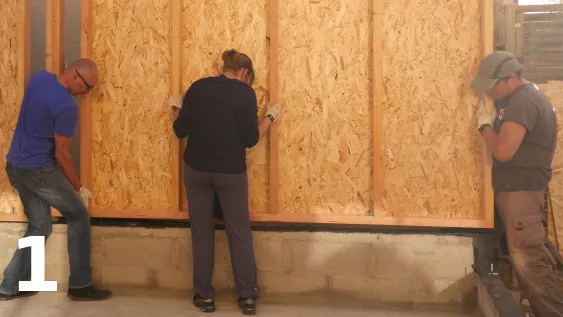

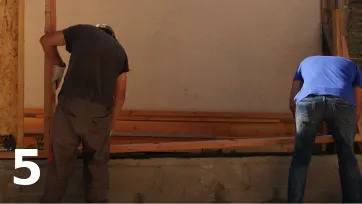

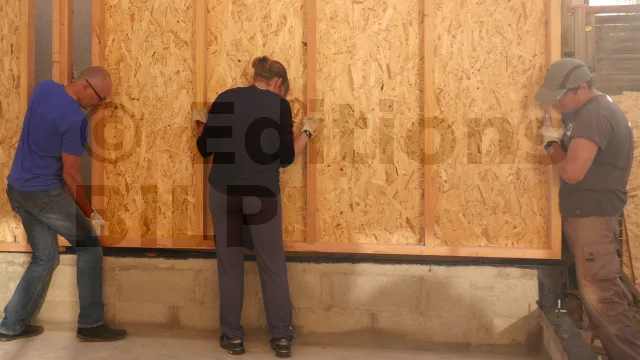

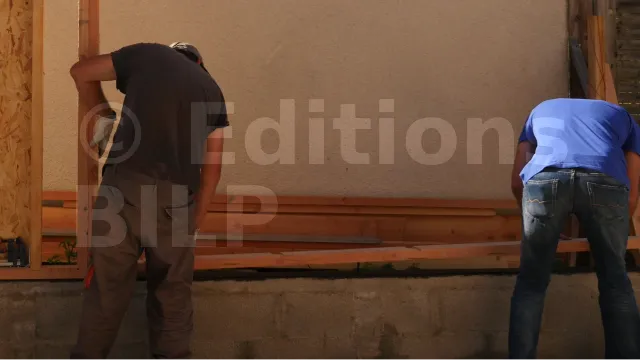

Cette opération requiert au moins trois personnes. Les deux personnes situées sur les côtés soulèvent le panneau, tandis qu’une troisième personne aligne les tiges filetées dans les trous de la lisse basse.

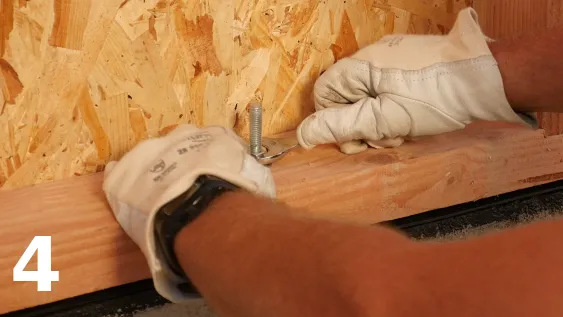

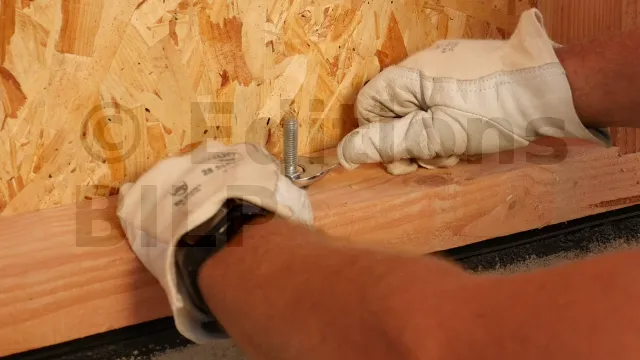

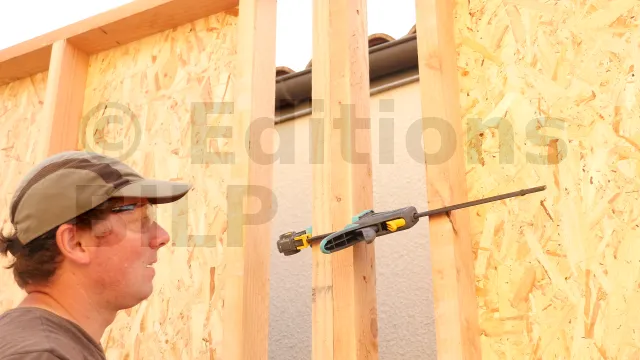

Les tiges filetées maintiennent déjà le panneau en place, cependant il est possible que le panneau ait un jeu qui rende l’assemblage des boulons difficile. Pour cette raison, il est recommandé de fixer le panneau à l’aide de serre-joints.
La méthode de fixation est identique à celle du panneau M1.
Voici une vidéo sur la réalisation de cette étape :
Montage du panneau (1 min)
Pour voir cette vidéo, il faut être membre. Pour cela, il suffit de faire l’acquisition d’un de nos packs.
[...]
