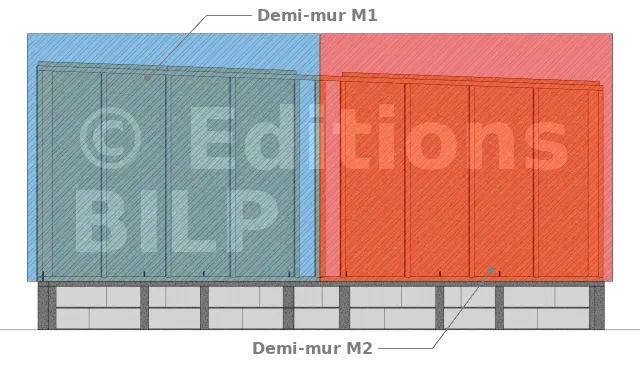

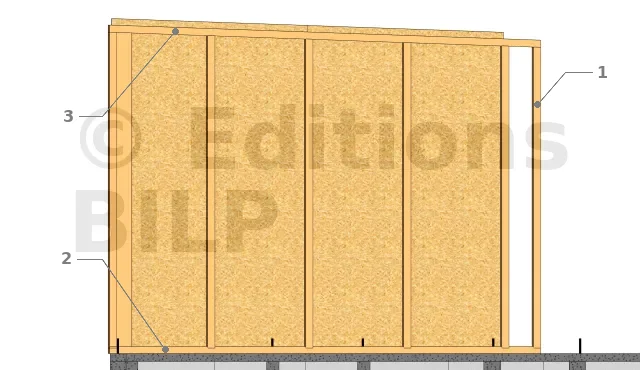

Vu l’ampleur du mur et les moyens dont nous disposons pour le montage, le mur est divisé en deux panneaux. Le premier panneau à être mis en place est celui qui est hachuré en bleu. Une fois que les deux panneaux sont en place, ils sont fixés ensemble à l’aide de boulons au niveau de leurs montants adjacents.
1. Montant,
2. Lisse basse,
3. Lisse haute .
L’assemblage des montants avec les lisses

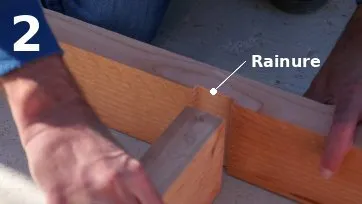

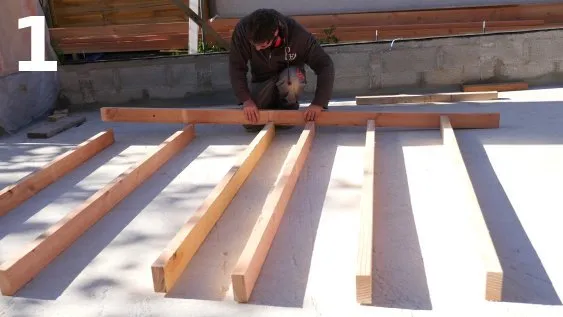

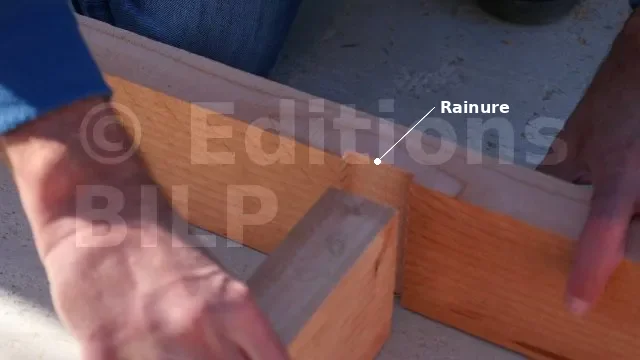

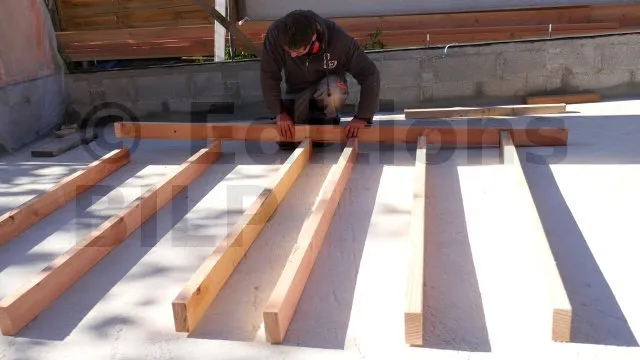

Selon l’article Façonnage des lisses basses, des rainures ont été réalisées sur la lisse basse.
La profondeur maximale de la rainure est égale au 1/3 de l’épaisseur de la lisse basse.

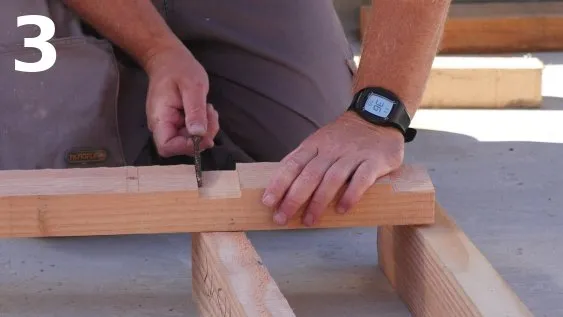

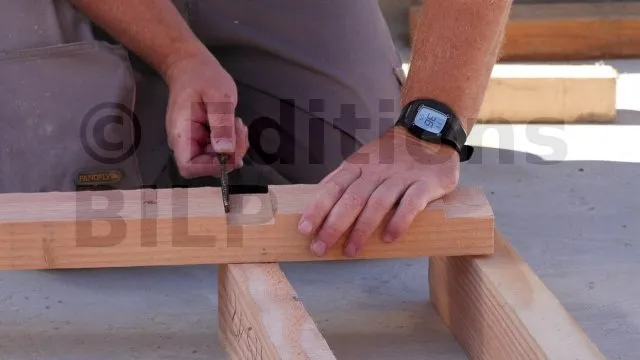

Au cas où la rainure est plus petite que la section des montants, réajustez-la.
Vérifiez toujours la perpendicularité avant de fixer les montants avec la lisse basse.

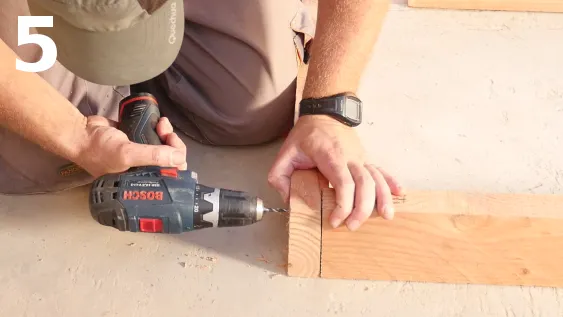

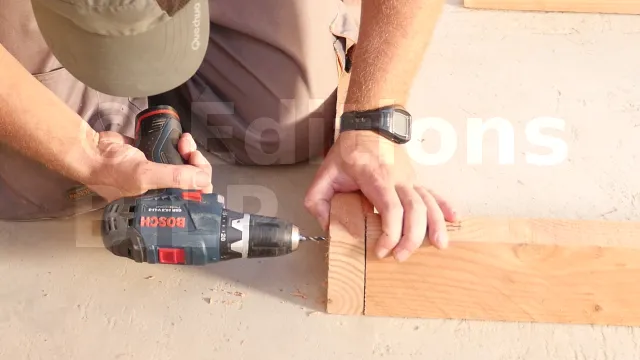

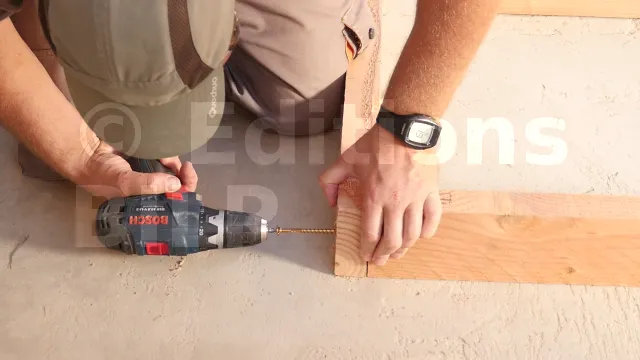

Il est nécessaire de pré-percer le bois afin d’éviter qu’il ne se fissure ou n’éclate lors du vissage.

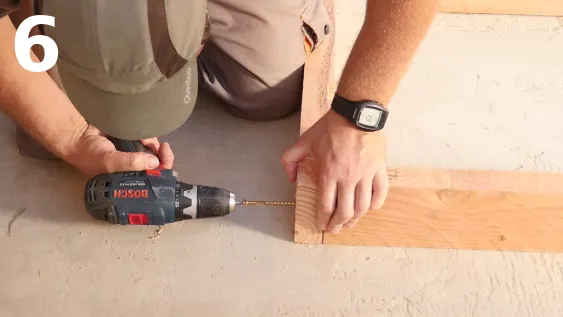

Nous utilisons trois vis D8L100 pour fixer les montants d’extrémités sur la lisse basse et une seule vis D8L100 par montant pour fixer les montants intermédiaires.

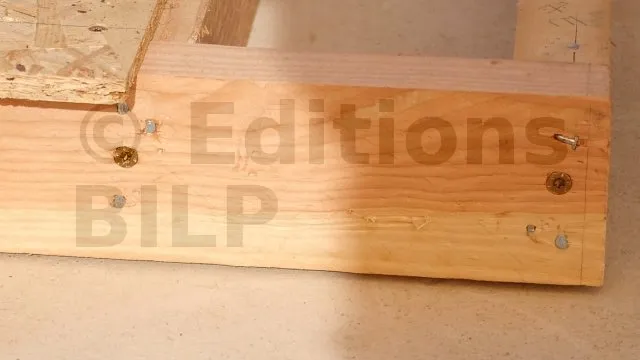

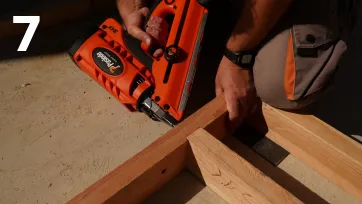

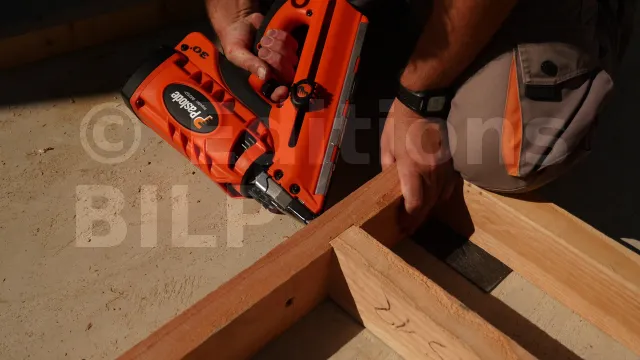

La fixation est renforcée par trois pointes D4L100 disposées perpendiculairement à la lisse basse.
La fixation est renforcée par deux pointes D4L100 sur les deux côtés des montants avec un angle d’inclinaison de 45°.

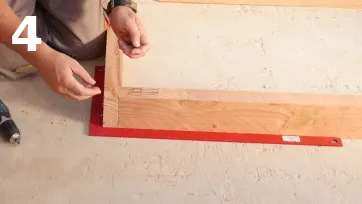

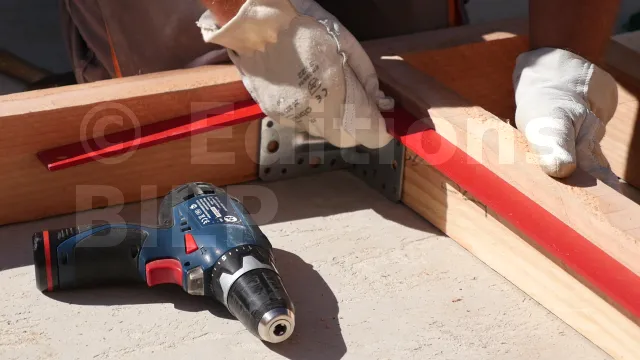

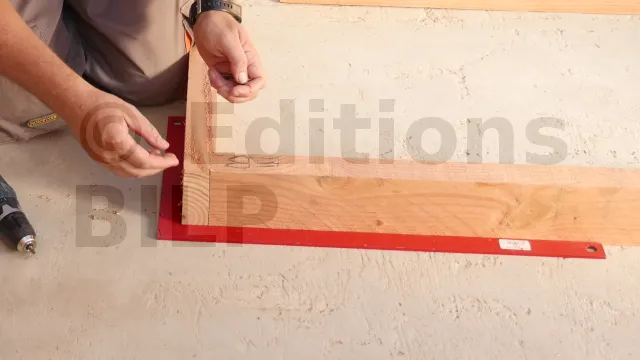

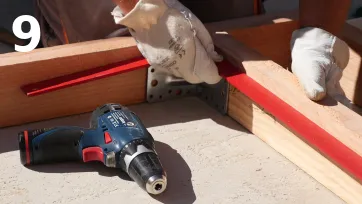

L’ossature du mur ne comporte pas d’entretoises pour maintenir l’espacement entre les montants. Pour conserver cet espacement, des équerres de renfort sont nécessaires. Avant de les fixer, il est important de vérifier la perpendicularité des montants par rapport à la lisse basse.

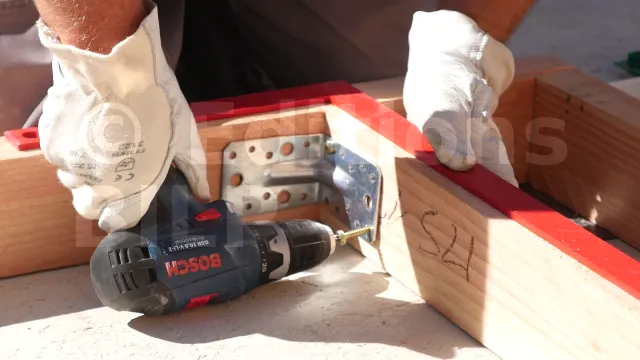

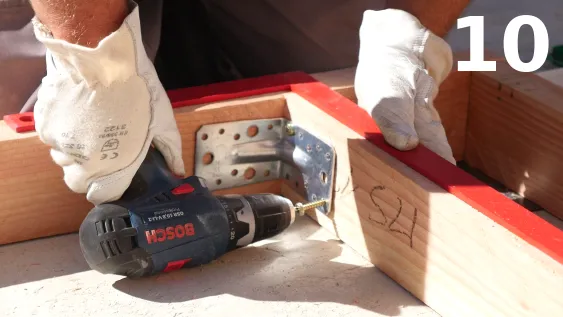

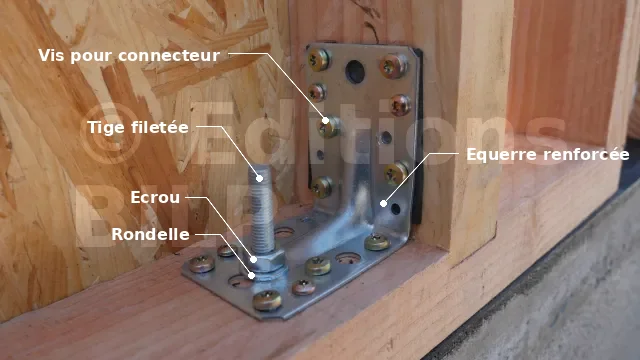

L’équerres renforcées ABR 105 est fixée contre le montant et la lisse basse avec des vis pour connecteurs.

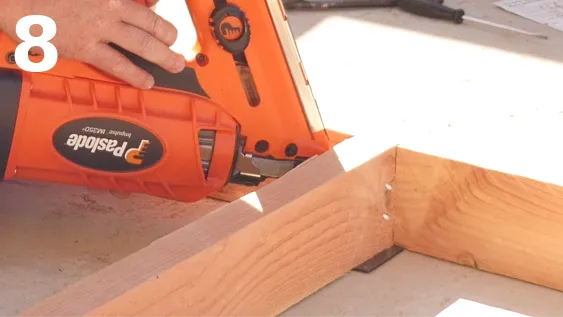

La lisse haute est fixée aux montants à l’aide de vis vis D8L100, renforcées par deux pointes D4L100 placées perpendiculairement à la lisse (par le haut) et quatre autres pointes D4L100 disposées en diagonale sur les deux côtés des montants.
Voici une vidéo sur la réalisation de cette étape :
L’assemblage des montants avec les lisses (1min18sec)
Pour voir cette vidéo, il faut être membre. Pour cela, il suffit de faire l’acquisition d’un de nos packs.
La pose des panneaux de contreventement

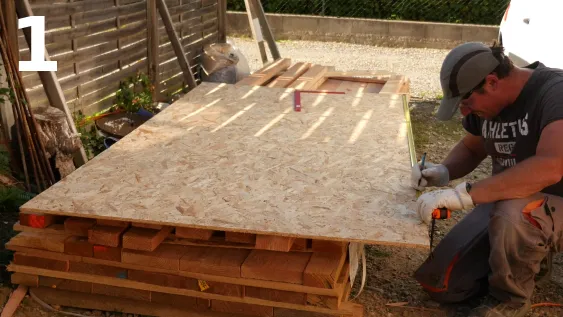

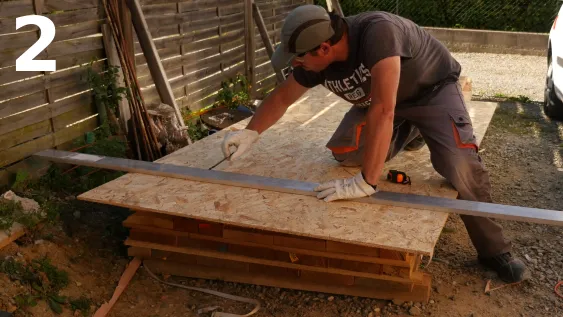

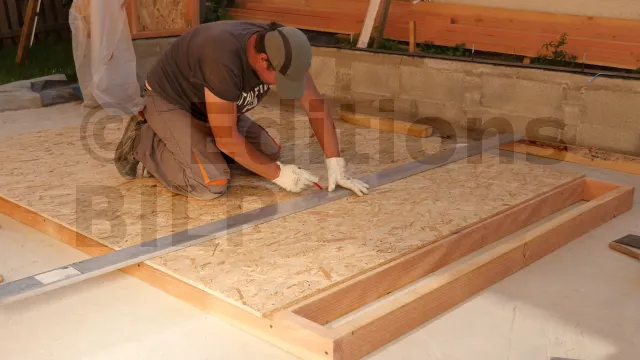

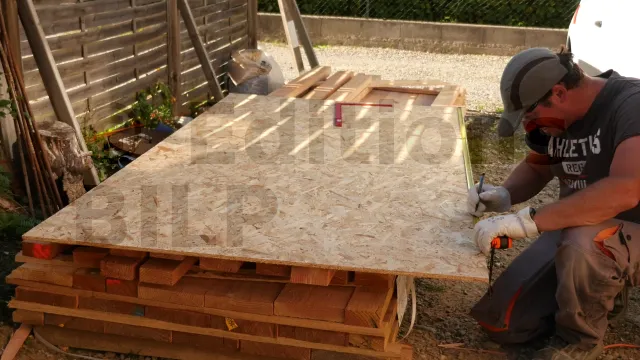

En se référant au plan de construction, repérez les traits de coupe de chaque panneau.

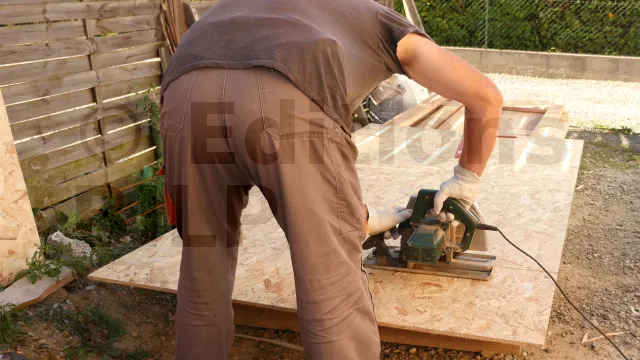

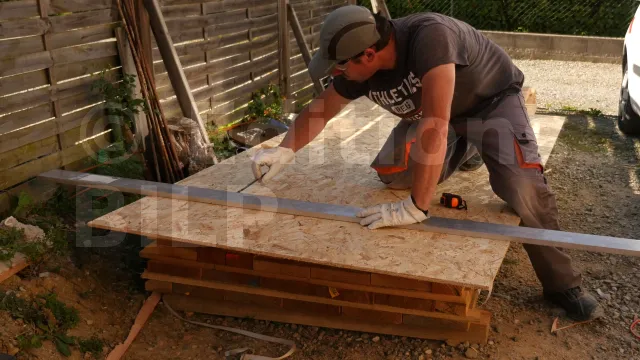

Les coupes sont réalisées avec une scie plongeante.

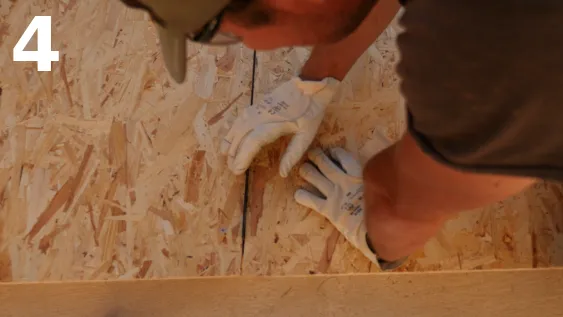

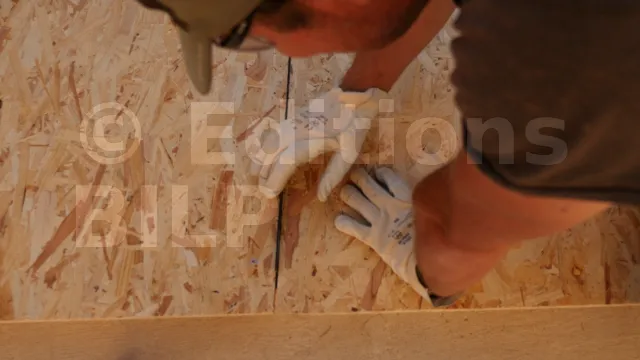

Entre chaque panneau, il faut laisser une espace d’au moins égale à 4 mm pour permettre la dilatation ou le retrait du bois. Pour cela insérez une cale plastique entre les panneaux pour garder cette espace.

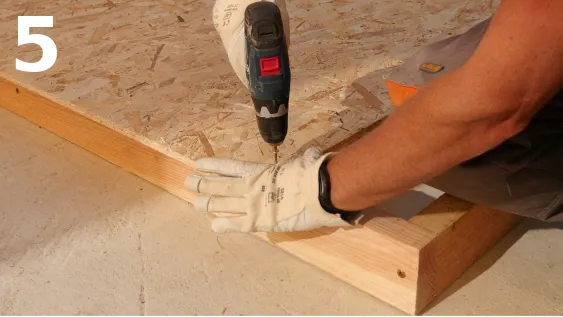

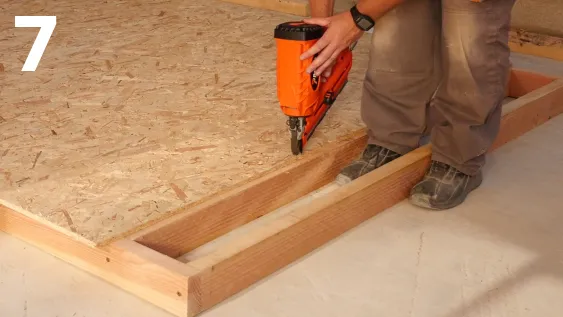

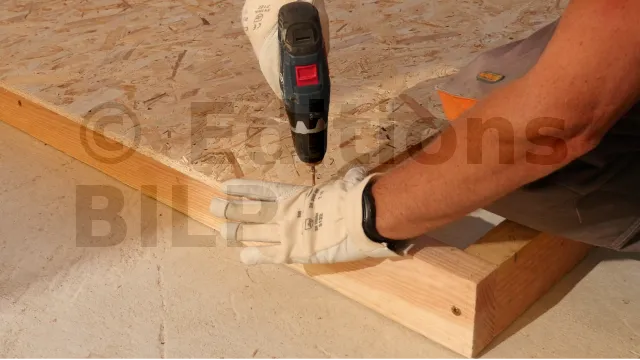

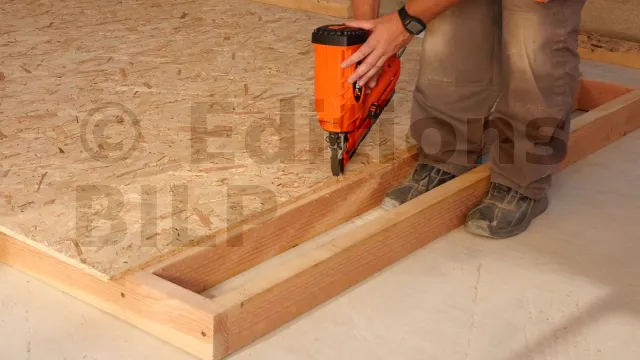

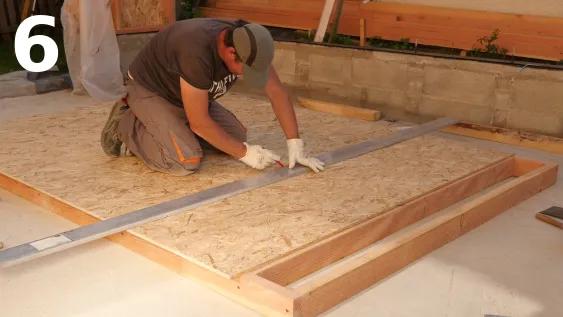

La fixation des panneaux est renforcée avec des clous sur les entraxes des montants et sur les lisses.
Voici une vidéo sur la réalisation de cette étape :
Le montage du demi-mur M1

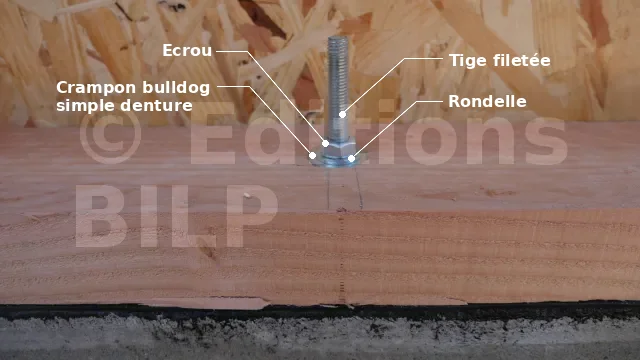

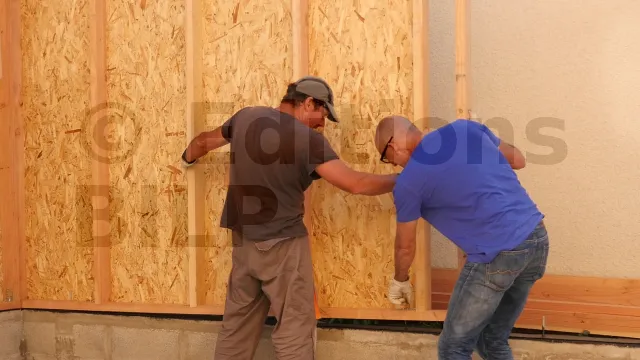

Il faut être deux pour monter le mur. Lors du montage, une équerre gêne le passage d’une tige filetée. Nous devons la retirer pour pouvoir installer le mur. Une fois le mur en place, nous remettons l’équerre à sa place.
Voici une vidéo sur la réalisation de cette étape :
[...]
