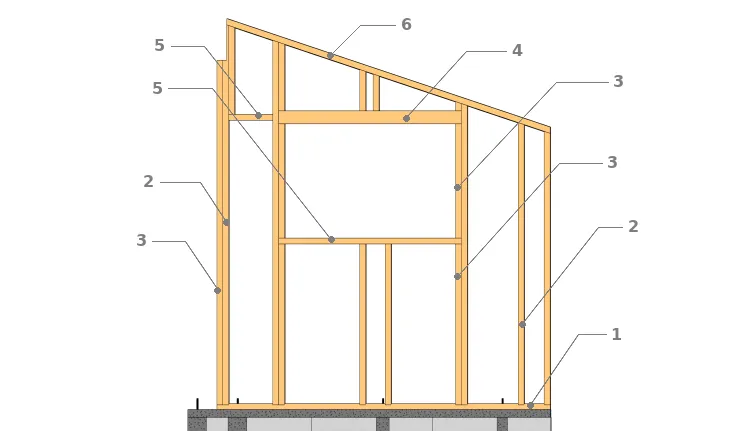

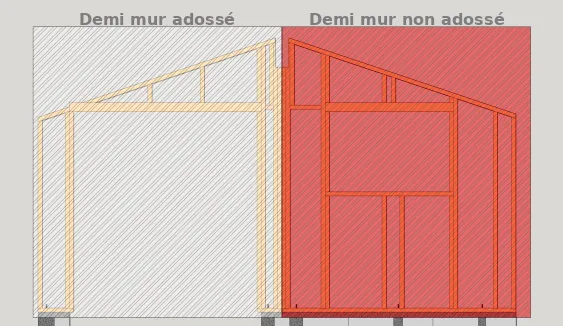

Ce mur est composé de deux panneaux et son montage se fait en deux étapes. Le demi-mur adossé est le premier à être monté. Les deux panneaux sont solidarisés au niveau de leur jonction à l’aide de tiges filetées.
1. Lisse basse
2. Montants
3. Montants de renfort
4. Linteau
5. Ossatures horizontales
6. Lisse haute
Le montage du panneau

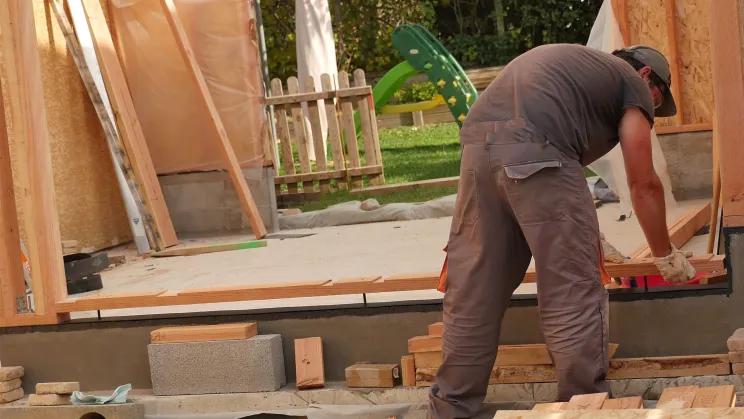

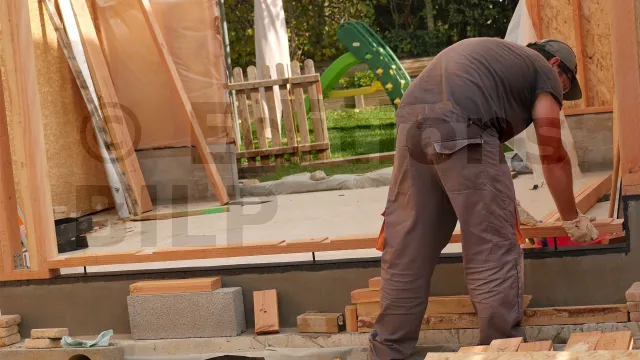

La lisse basse est mise en place provisoirement afin de garantir une précision maximale lors de la réalisation des trous d’assemblage des deux panneaux du mur sur leurs montants.

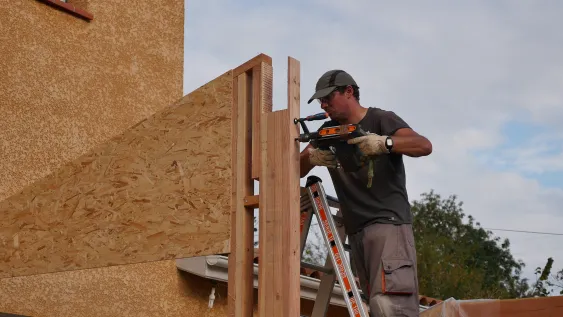

Avant de percer les trous, positionnez le montant et son renfort contre les montants d’extrémités du panneau adossé, vérifiez la verticalité et bloquez-les à l’aide de serre-joints. Une fois ces étapes accomplies, vous pouvez réaliser les trous à l’aide d’une perceuse équipée d’une mèche suffisamment longue pour traverser les quatre montants en un seul passage.
Une fois les trous d’assemblage avec le panneau adossé faits, les éléments du panneau sont assemblés en utilisant les mêmes techniques et les mêmes types de fixation décrits dans l’article Montage du demi-mur M1.
Il faut au moins deux personnes pour réaliser cette opération si vous ne disposez pas de matériel de levage comme nous. Faites attention, le panneau est assez lourd. Prévoyez des étaiements pour éviter tout accident.

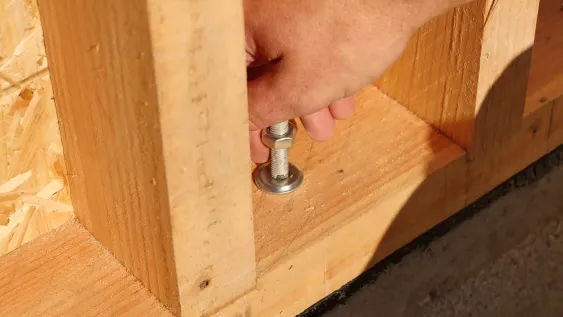

Une fois le panneau en place, assurez-vous de le fixer solidement au panneau adossé déjà en place. Cela afin d’éviter tout risque d’accident dû aux coups de vent ou autres. Les deux panneaux sont assemblés à l’aide de tiges filetées munies d’écrous et de rondelles.
Le principe de fixation est le même que celui décrit dans l’article Montage du demi-mur M1.
Voici une vidéo sur la réalisation de cette étape :
Le montage du panneau (1 min)
Pour voir cette vidéo, il faut être membre. Pour cela, il suffit de faire l’acquisition d’un de nos packs.
La solidarisation du mur de la façade ouest avec le mur de la façade sud

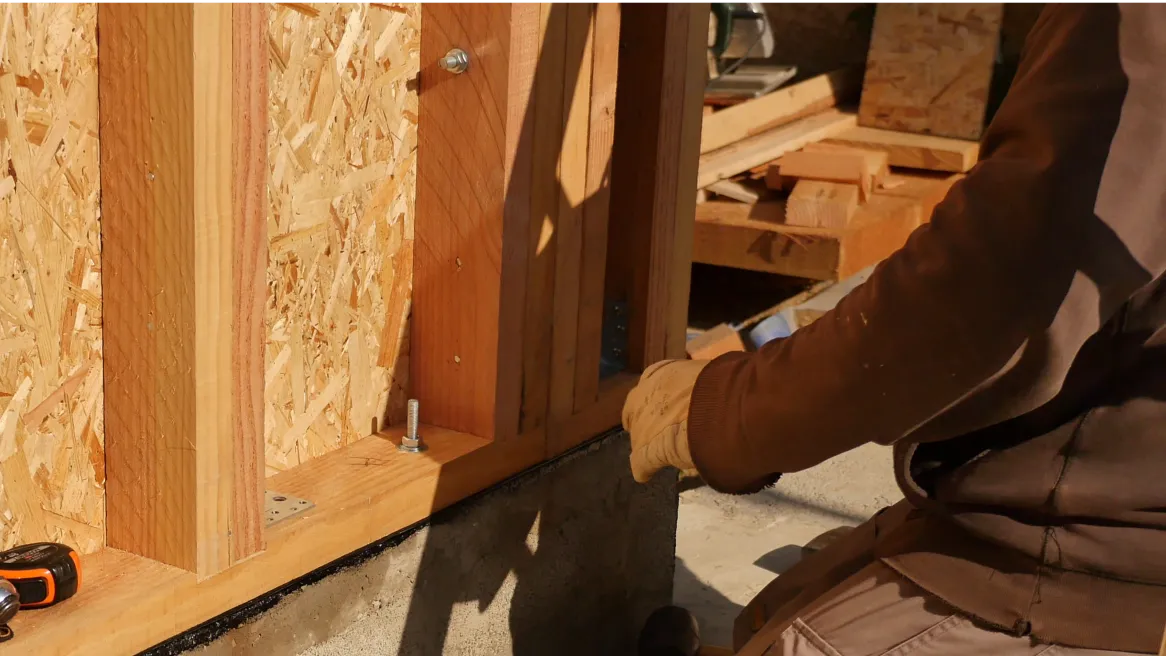

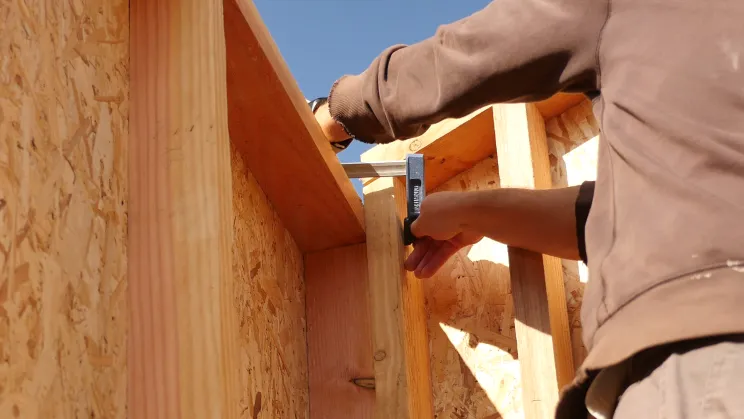

Les deux murs sont solidement assemblés à l’aide de boulons. Avant de percer les trous d’assemblage, il est nécessaire de les maintenir ensemble avec des serre-joints.

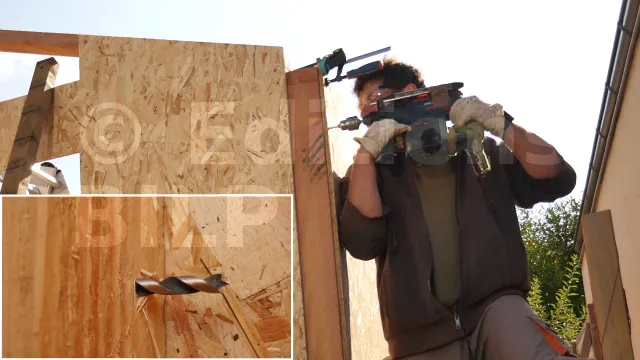

L’assemblage s’effectue au niveau de leurs extrémités en contact. Les trous sont réalisés avec une perceuse équipée d’une mèche suffisamment longue pour traverser les deux montants en un seul passage.
Pour ne pas gêner la pose des écrans pare-pluie, veillez à ce que les têtes des boulons ne dépassent pas les panneaux de contreventement (OSB). Pour cela, réalisez des trous borgnes.

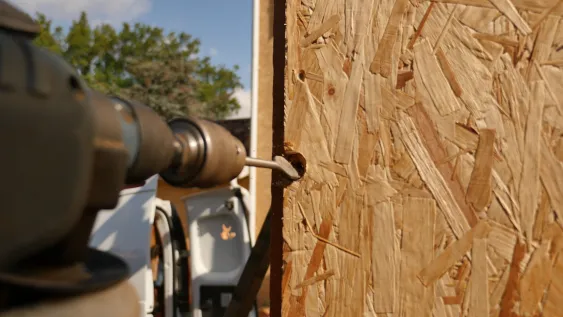

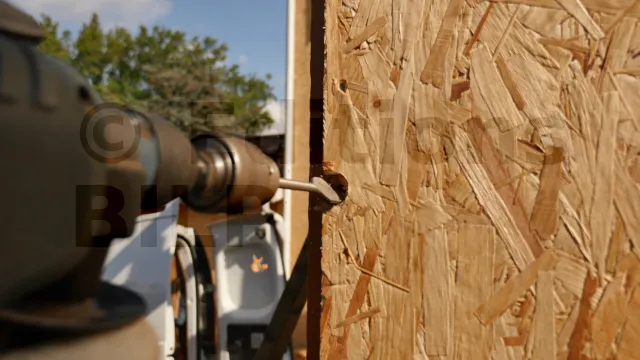

Pour réaliser des trous borgnes, utilisez une perceuse équipée d’une mèche plate de la taille adéquate pour la tête des boulons.

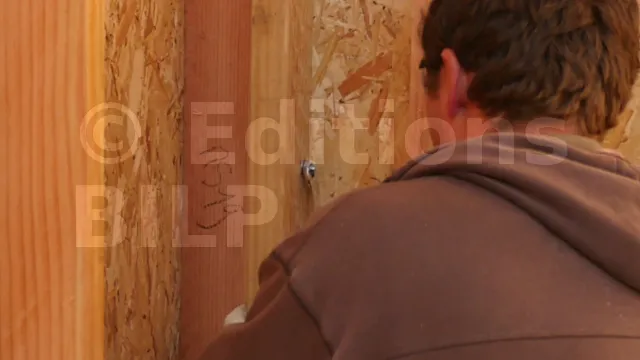

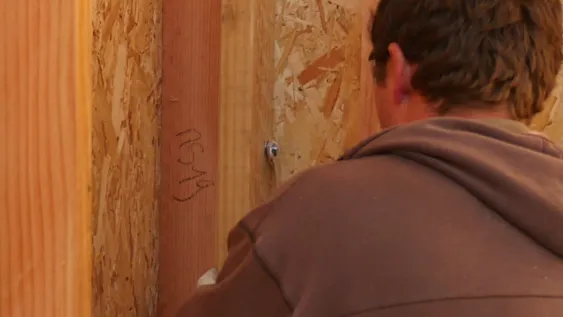

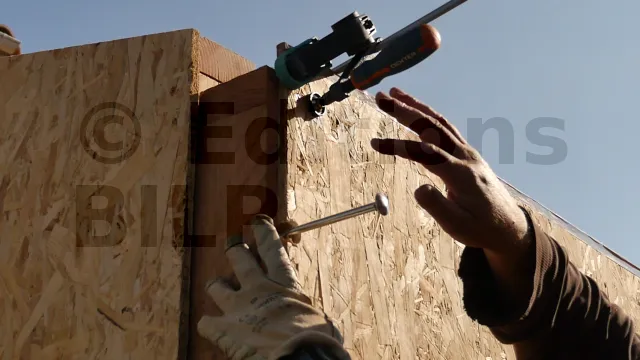

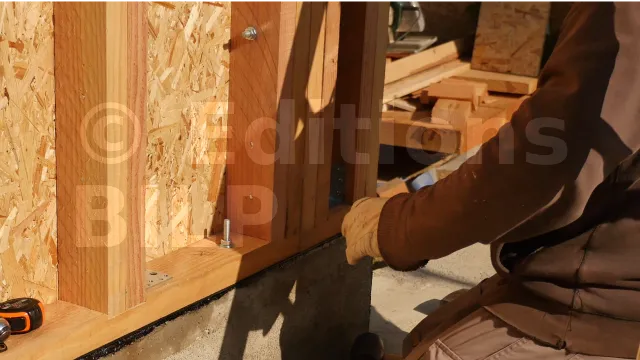

Insérez les boulons dans leurs trous respectifs. Si nécessaire, utilisez un marteau pour enfoncer les têtes des boulons dans les trous borgnes.

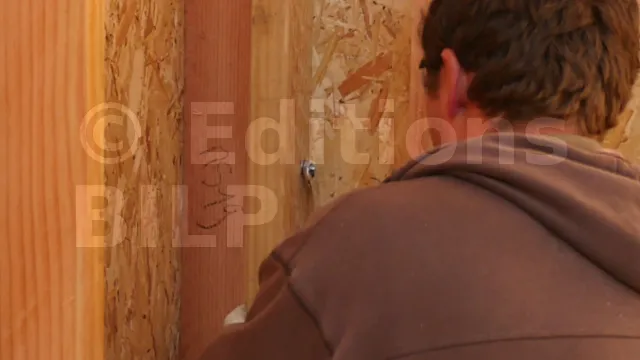

Une fois les écrous bien serrés, enlevez les serre-joints.
Voici une vidéo sur la réalisation de cette étape :
La solidarisation du mur de la façade ouest avec le mur de la façade sud (1 min)
Pour voir cette vidéo, il faut être membre. Pour cela, il suffit de faire l’acquisition d’un de nos packs.
[...]
