Les débords de toit protègent la structure du bâtiment des intempéries et ajoutent une dimension esthétique. Ils sont donc essentiels à la conception et à la fonctionnalité d’un toit.
Les débords de toit sont des parties du toit qui dépassent de la ligne de façade et qui sont situées à l’extrémité du toit, au-delà des murs extérieurs. Pour ce projet, nous avons le choix entre mettre les aboutages totalement en porte-à-faux ou en partie en porte-à-faux et avoir suffisamment d’appuis. Le deuxième choix est préférable car les débords non seulement donnent un aspect esthétique à la construction, mais ils supportent également une partie du toit.

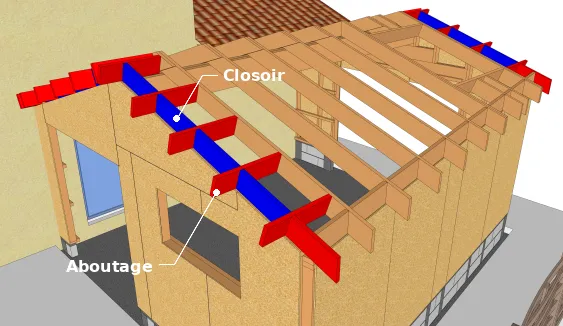

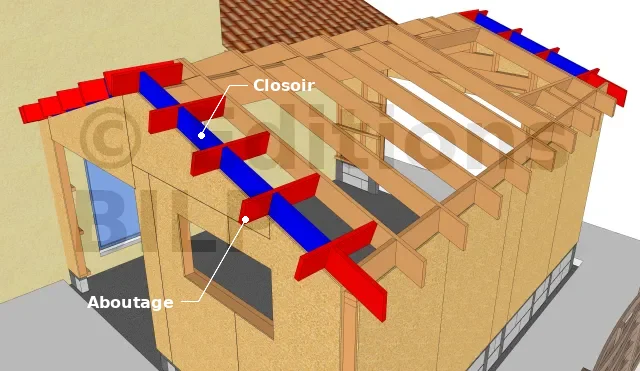

La structure des débords de toit est formée par des aboutages ayant la même section que les chevrons, et des closoirs qui maintiennent et ferment les espaces entre les aboutages. Ces aboutages sont fixés contre les chevrons de rive et prennent appui sur l’ossature des murs pour éviter qu’ils soient complètement en porte-à-faux.
Les étapes à suivre pour mettre en place la structure des débords de toit sont les suivantes :

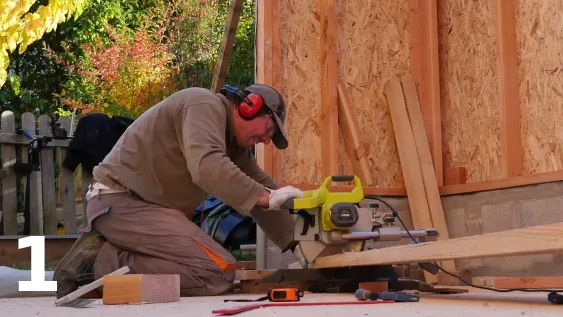

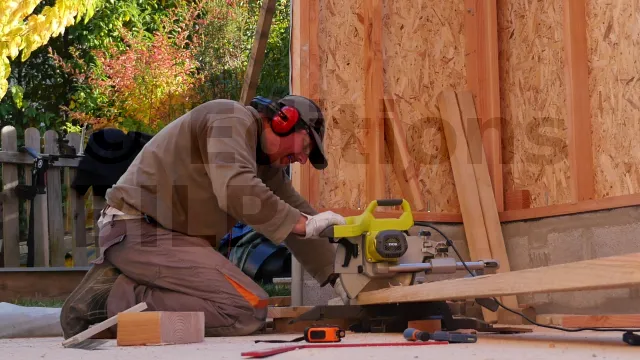

Les coupes sont réalisées en se référant aux plans.

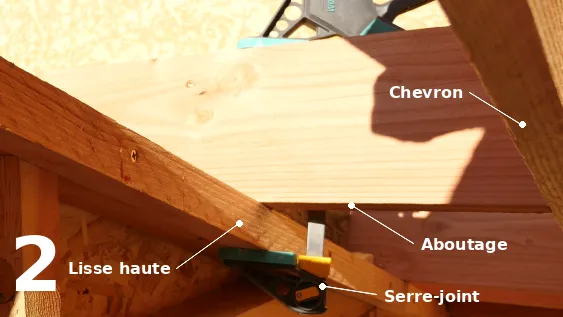

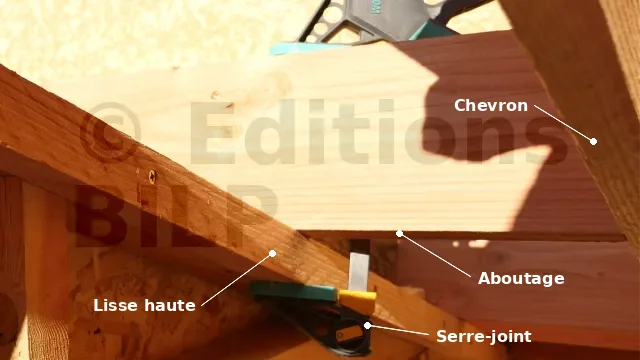

Commencez la pose à partir du bas de la pente adjacente au bâtiment existant. Placez l’aboutage sur la lisse haute du mur et contre le chevron de rive, et maintenez-le en place avec des serre-joints.

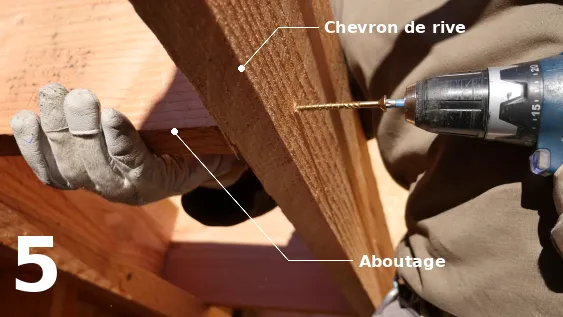

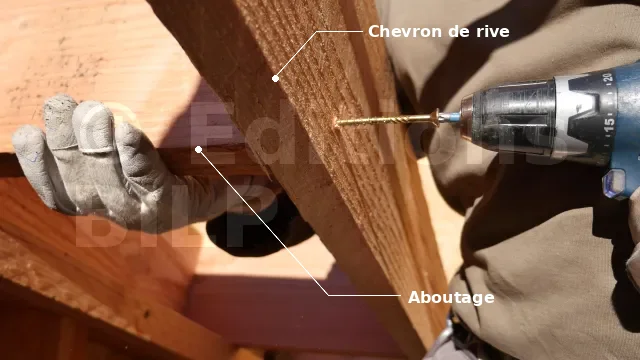

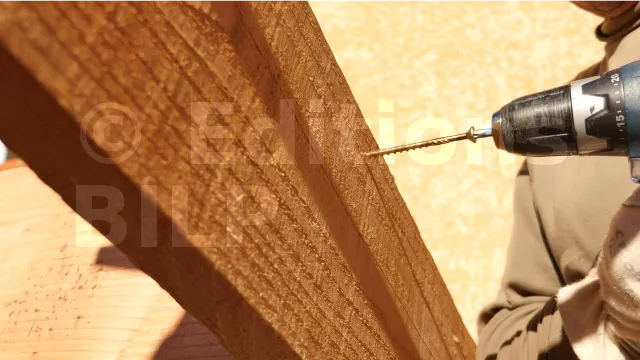

La fixation se fait avec deux Vis BOIS structurelle - tête fraisée - filetage partiel.

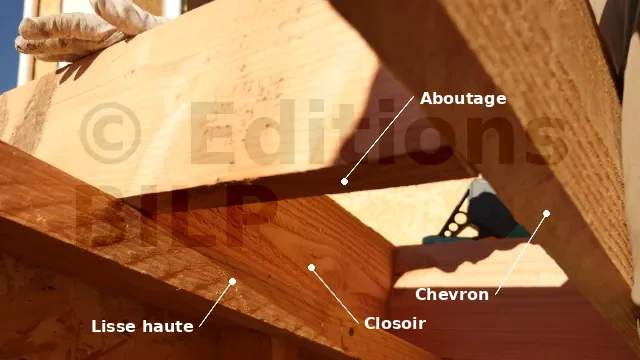

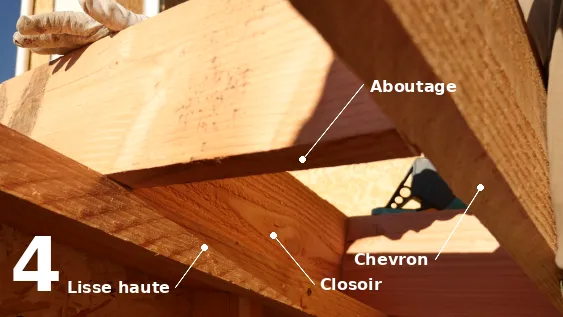

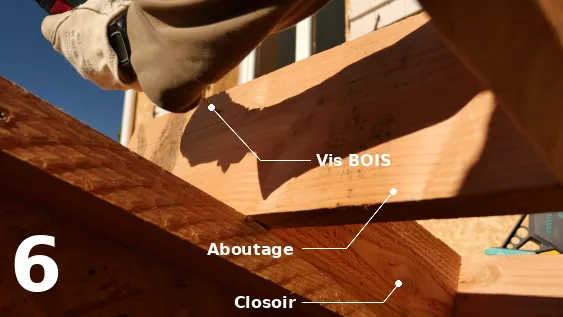

Positionnez le deuxième aboutage à sa place et placez le premier closoir pour maintenir l’espacement entre les deux aboutages.
La fixation se fait avec deux Vis BOIS structurelle - tête fraisée - filetage partiel.
L’aboutage est fixé contre le closoir à l’aide de deux vis.

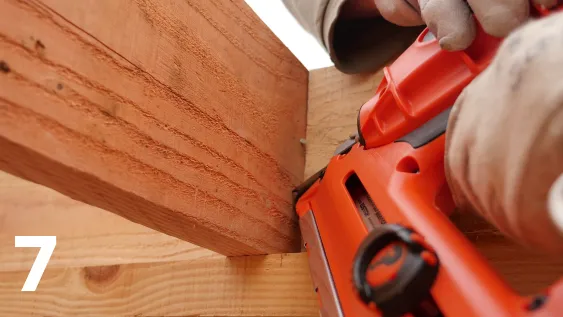

Les closoirs étant disposées en ligne, la fixation par vissage perpendiculaire avec l’aboutage n’est pas possible. Par conséquent, la fixation est réalisée avec des pointes inclinées à un angle de 45°.

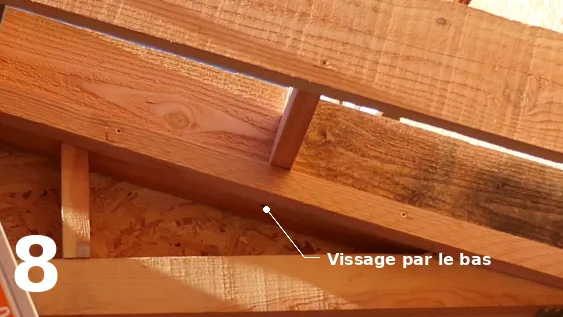

Les aboutages sont fixés sur la lisse haute du mur par le bas avec des Vis BOIS structurelle - tête fraisée - filetage partiel.

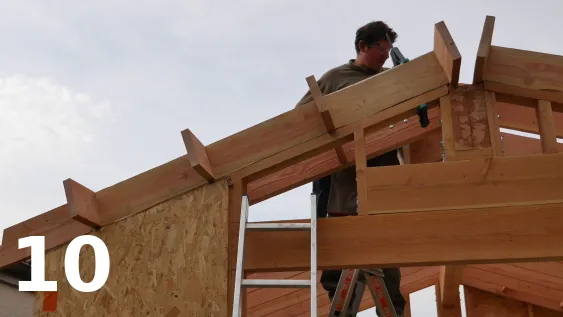

Les aboutages et les closoirs suivants sont mis en place en suivant les opérations précédentes jusqu’à la faîtière.

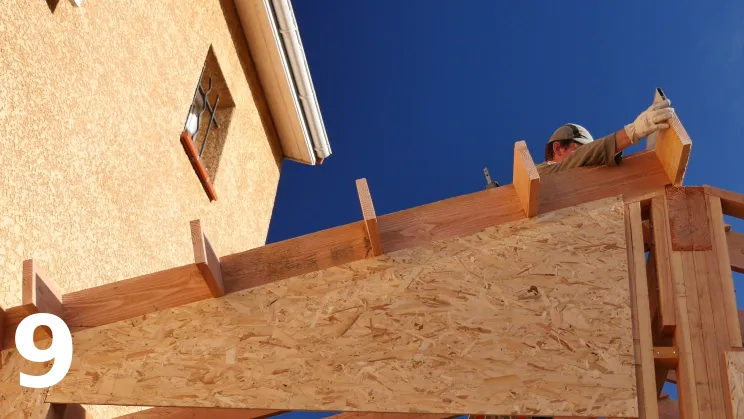

La pose de la structure du débord sur l’autre pente du pignon suit les mêmes opérations que sur la pente adjacente du bâtiment existant, mais elle commence au niveau de la faîtière.
