Raccordement selon les catégories de la toiture

Bruno

Pour chaque catégorie de toiture, il est très important d’apporter une attention particulière à la technique de mise en œuvre du raccordement afin d’assurer la durabilité, le confort et l’étanchéité de ce dernier.

Voici un extrait gratuit du guide de construction :

Raccord d’une toiture parallèle au mur du bâtiment

Vue 3d

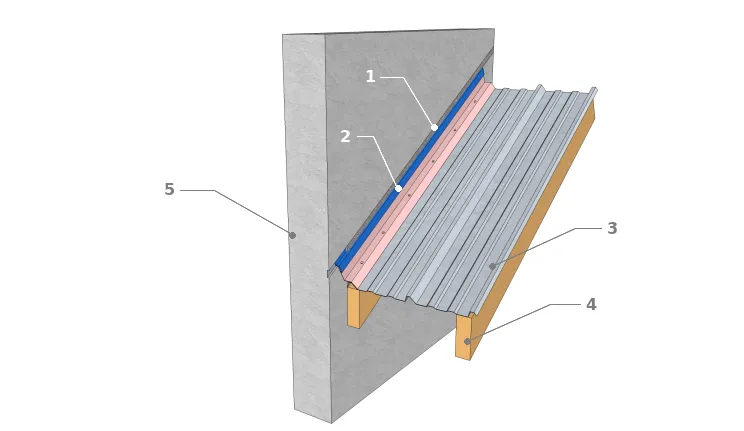

Technique de raccordement d’une toiture parallèle au mur
Technique de raccordement d’une toiture parallèle au mur
  • 1 : Mortier
  • 2 : Bande de solin
  • 3 : Bac acier
  • 4 : Chevron
  • 5 : Mur support

Dans le cas d’un mur plein, c’est toujours la même technique qui est appliquée pour le raccord d’une toiture similaire à celle de l’existant : le solin sera fixé entre les mortiers.

Raccord d’une toiture perpendiculaire au mur

Vue 3d

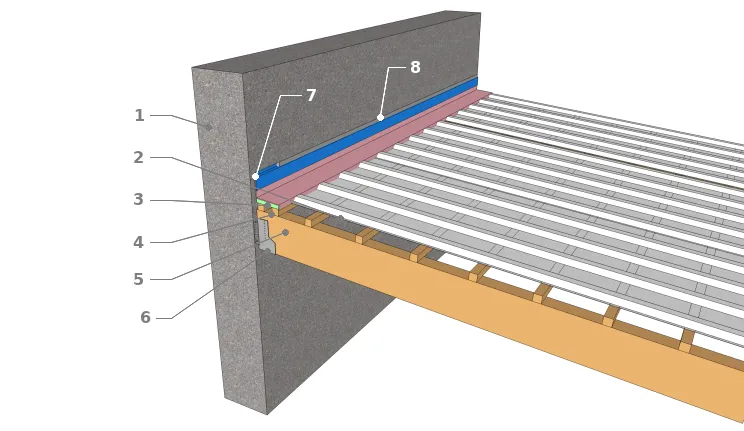

Technique de raccordement d’une toiture en pente opposée pour une couverture en bac acier
Technique de raccordement d’une toiture en pente opposée pour une couverture en bac acier
  • 1 : Mur
  • 2 : Couverture en bac acier
  • 3 : Pontet
  • 4 : Latte
  • 5 : Chevron
  • 6 : Sabot
  • 7 : Bande de solin
  • 8 : Mortier

Dans le cas d’une toiture en pente opposée, le solin joue le rôle de faîtage de la toiture. Ainsi, il doit assurer une parfaite étanchéité de la toiture.

Vue 3d

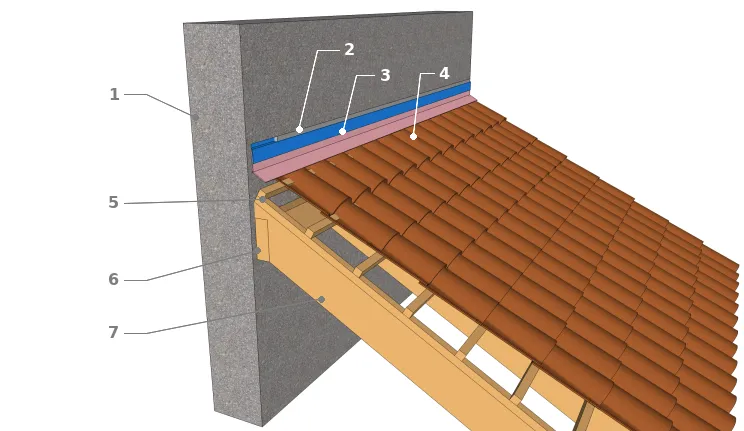

Technique de raccordement d’une toiture en pente opposée pour une couverture en tuile
Technique de raccordement d’une toiture en pente opposée pour une couverture en tuile
  • 1 : Mur support
  • 2 : Mortier
  • 3 : Bande de solin
  • 4 : Couverture en tuile
  • 5 : Latte
  • 6 : Muralière
  • 7 : Chevron

Raccord d’une toiture en pente vers le mur

Vue 3d

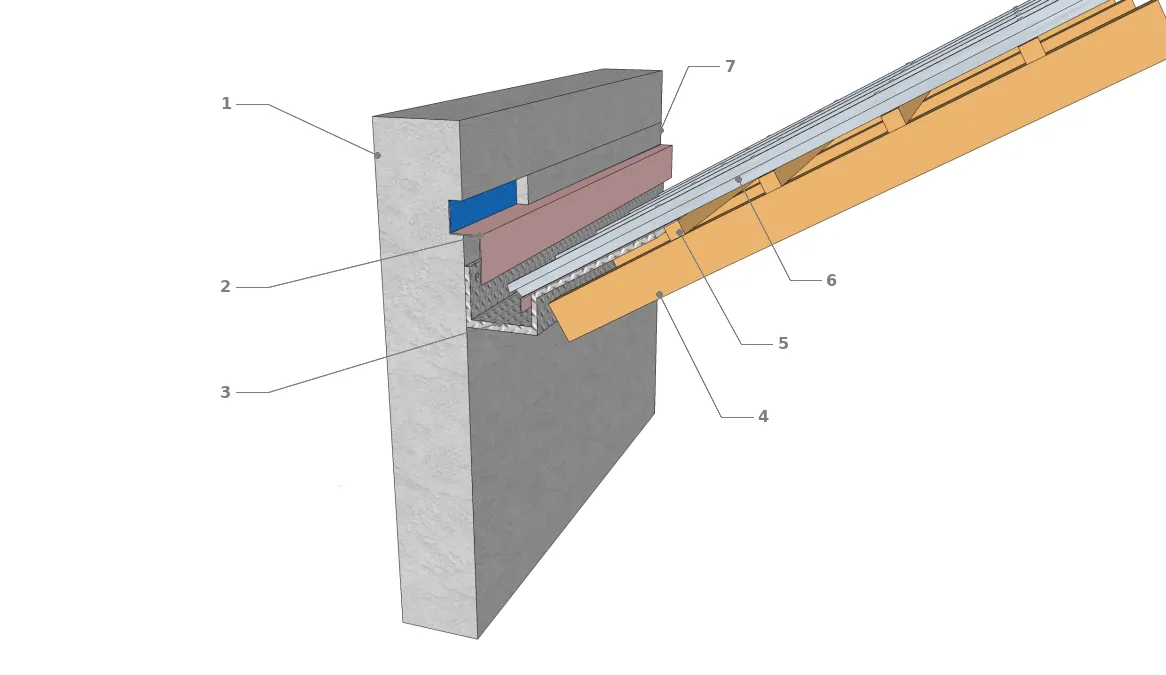

Technique de raccordement en pente vers le bâtiment pour une couverture en bac acier
  • 1 : Mur support ;
  • 2 : Bande de solin ;
  • 3 : Chéneau ;
  • 4 : Chevron ;
  • 5 : Latte ;
  • 6 : Couverture en bac acier ;
  • 7 : Mortier

La technique appliquée pour la toiture en pente vers le bâtiment existant est la combinaison d’un solin avec un chéneau fixé contre le mur afin de faciliter l’évacuation d’eau et d’éviter l‘infiltration sur le mur du bâtiment existant.

Vue 3d

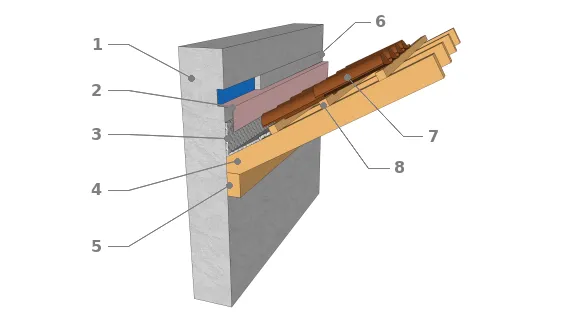

Technique de raccordement en pente vers le bâtiment pour une couverture en tuile
Technique de raccordement en pente vers le bâtiment pour une couverture en tuile
  • 1 : Mur support
  • 2 : Bande de solin
  • 3 : Chéneau
  • 4 : Chevron
  • 5 : Muralière
  • 6 : Mortier
  • 7 : Couverture en tuile
  • 8 : Latte

Raccord d’une toiture terrasse

Vue 3d

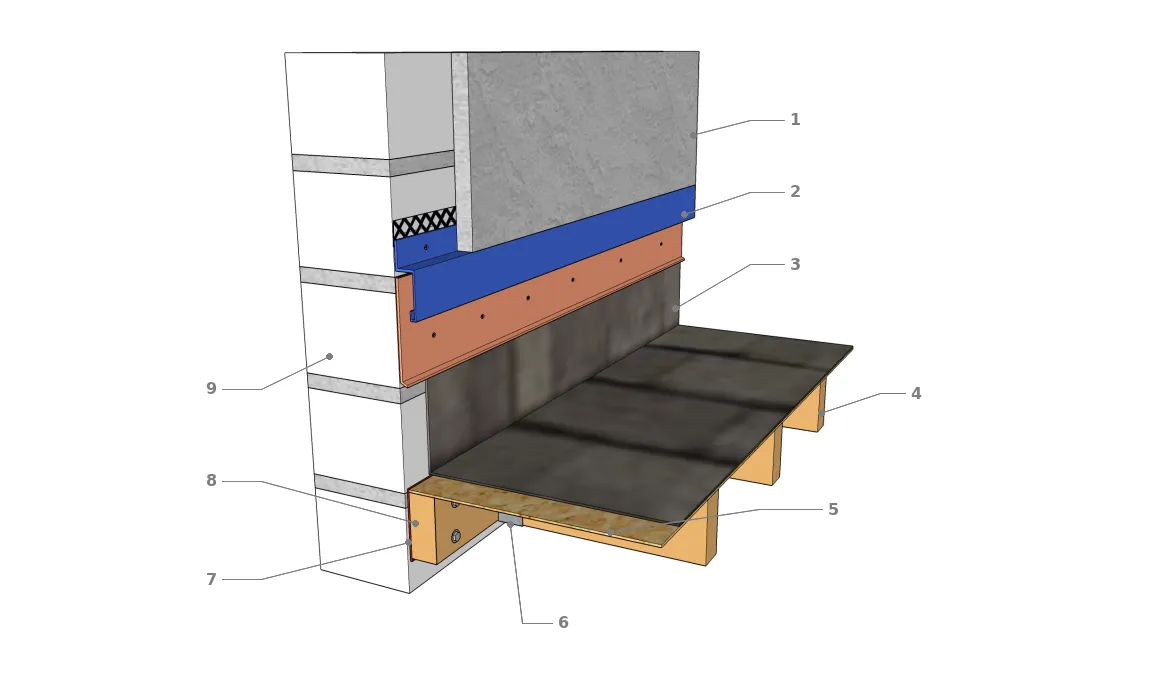

Technique de raccordement d’une toiture terrasse
  • 1 : Revêtement
  • 2 : Solin à grillage
  • 3 : Couverture EPDM
  • 4 : Solive
  • 5 : Plancher OSB
  • 6 : Sabot
  • 7 : Bande de solin
  • 8 : Muralière
  • 9 : Mur support

La bande de solin est vissée à travers l’étanchéité et est recouverte par un revêtement.

Remarque : Pour éviter que les solins ne déchirent la bande d’étanchéité, à leur base, il faut les replier de 5 mm vers l’extérieur.

[...]
