Raccordement selon les types de murs et raccordement de deux toitures convergentes

Voici un extrait gratuit du guide de construction :

Raccordement selon les types de murs

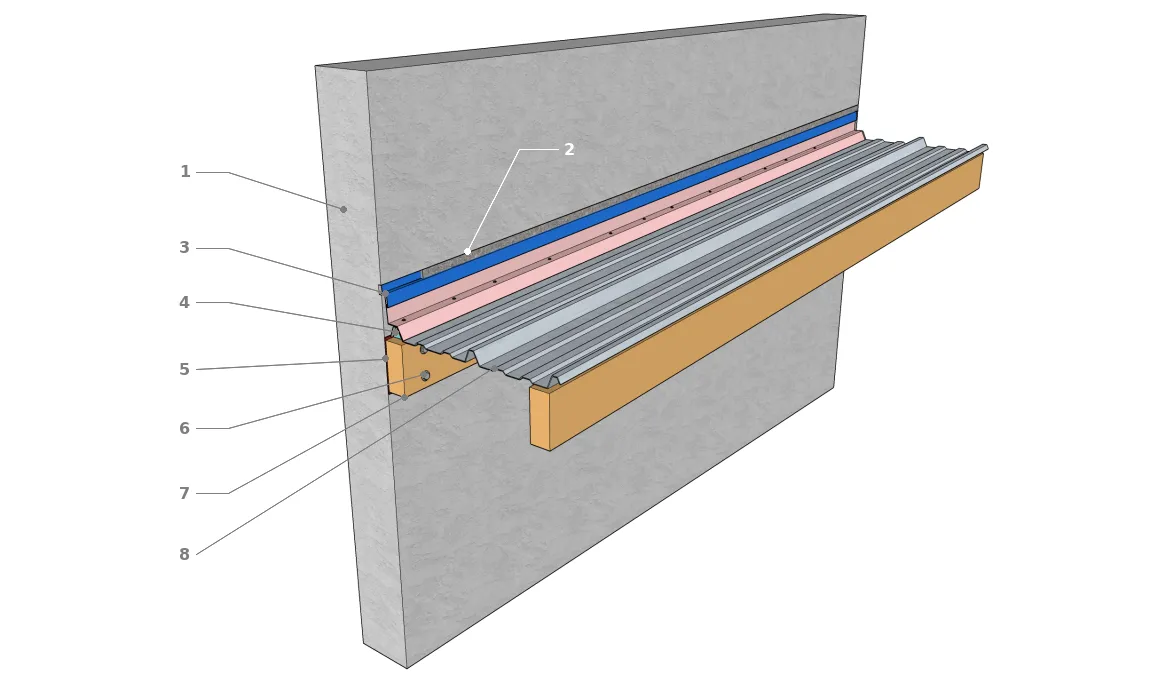

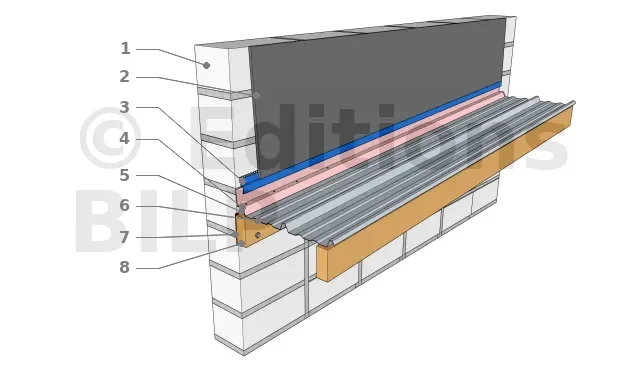

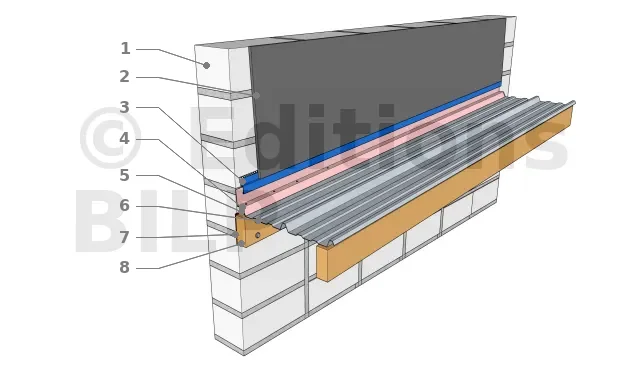

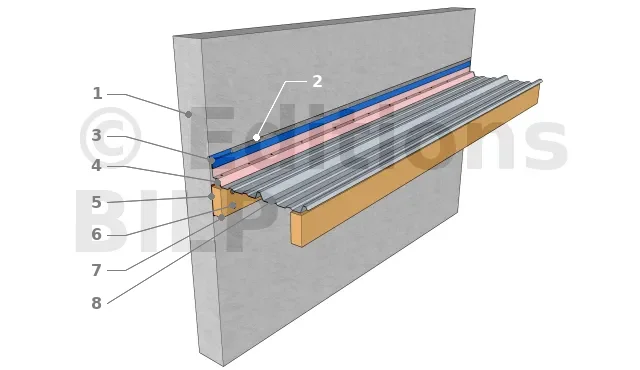

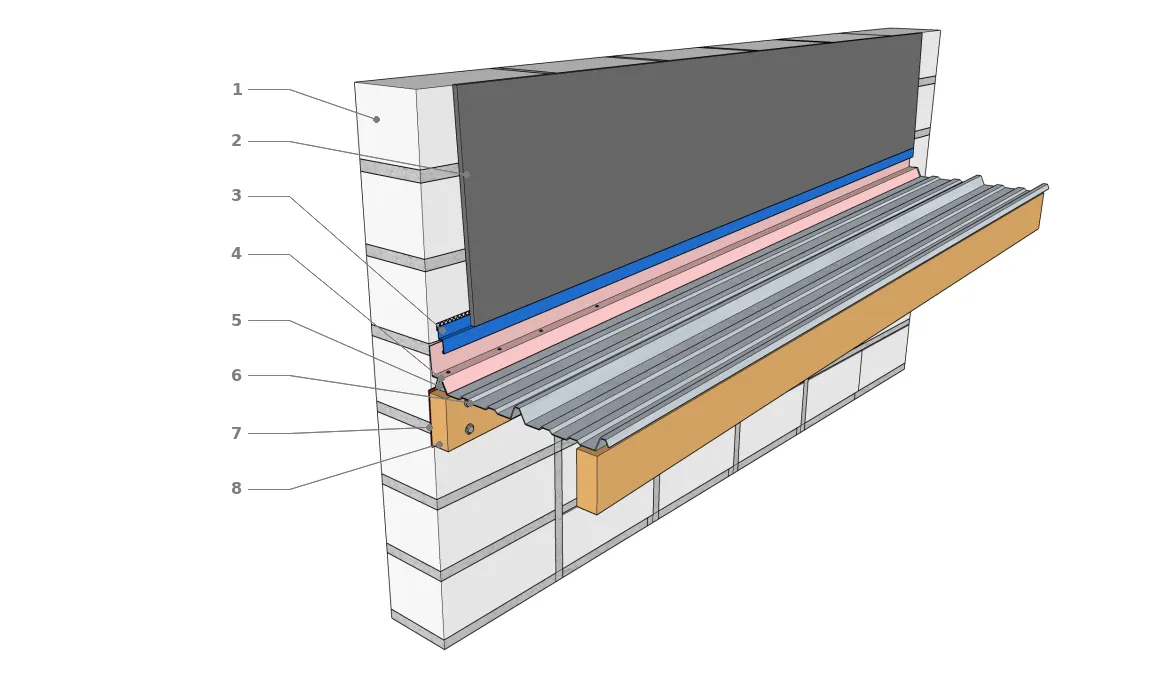

Technique de raccordement d’une toiture sur un mur plein
  • 1 : Mur plein
  • 2 : Mortier
  • 3 : Bande de solin
  • 4 : Pontet
  • 5 : Bande de solin
  • 6 : Fixation de la muralière
  • 7 : Muralière
  • 8 : Bac acier

L’étanchéité face à la pluie du raccord entre le mur et la toiture est réalisée au moyen d’un solin qui est fixé au droit des mortiers. La fixation de la toiture au support se fait par des chevilles à expansion enfoncées au minimum à 60 mm dans le mur.

Technique de raccordement d’une toiture sur un mur creux
  • 1 : Mur creux
  • 2 : Revêtement
  • 3 : Solin à grillage
  • 4 : Bande de solin
  • 5 : Pontet
  • 6 : Bac acier
  • 7 : Bande d’arase
  • 8 : Muralière

Dans ce cas de figure, le solin à grillage permet non seulement d’éviter l’infiltration d’eau mais permet aussi une bonne adhérence de l’enduit ainsi qu’une finition parfaite. Il est fixé au mur par recouvrement de mortier et par vissage.

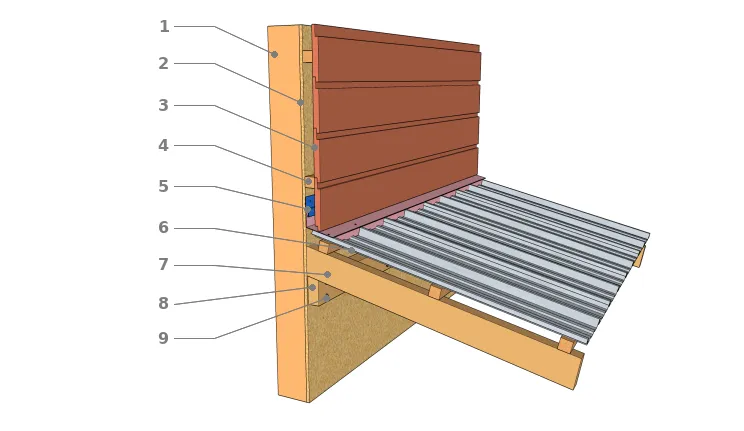

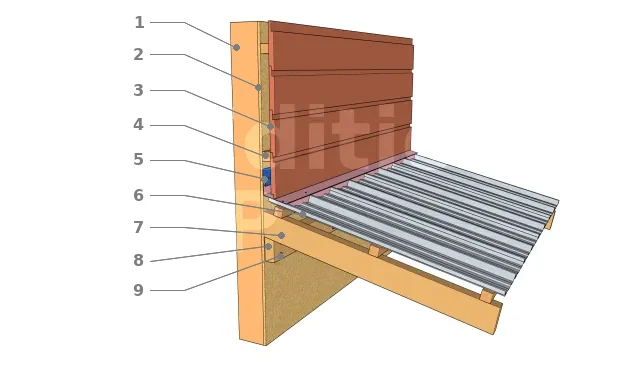

Technique de raccordement d’une toiture sur une ossature en bois
  • 1 : Ossature en bois
  • 2 : Contreventement OSB
  • 3 : Mur de bardage
  • 4 : Tasseaux de bardage
  • 5 : Bande de solin
  • 6 : Bac acier
  • 7 : Chevron
  • 8 : Muralière
  • 9 : Fixation de la muralière

Le solin est fixé au droit des montants de l’ossature à l’aide de vis inoxydables et est recouvert par les murs de bardage.

Raccordement de deux toitures

Le raccord de deux toitures doit être réalisé avec le plus grand soin afin d’assurer la parfaite étanchéité et l’évacuation d’eau de la toiture.

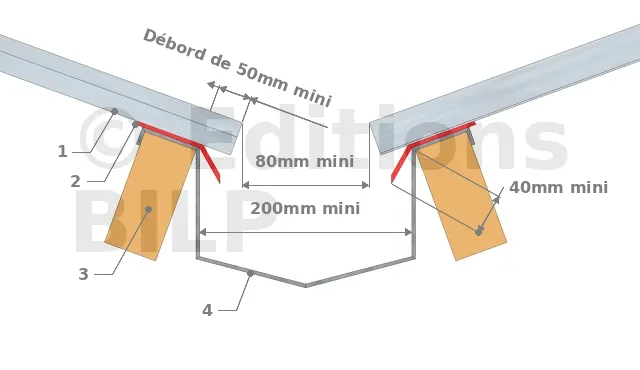

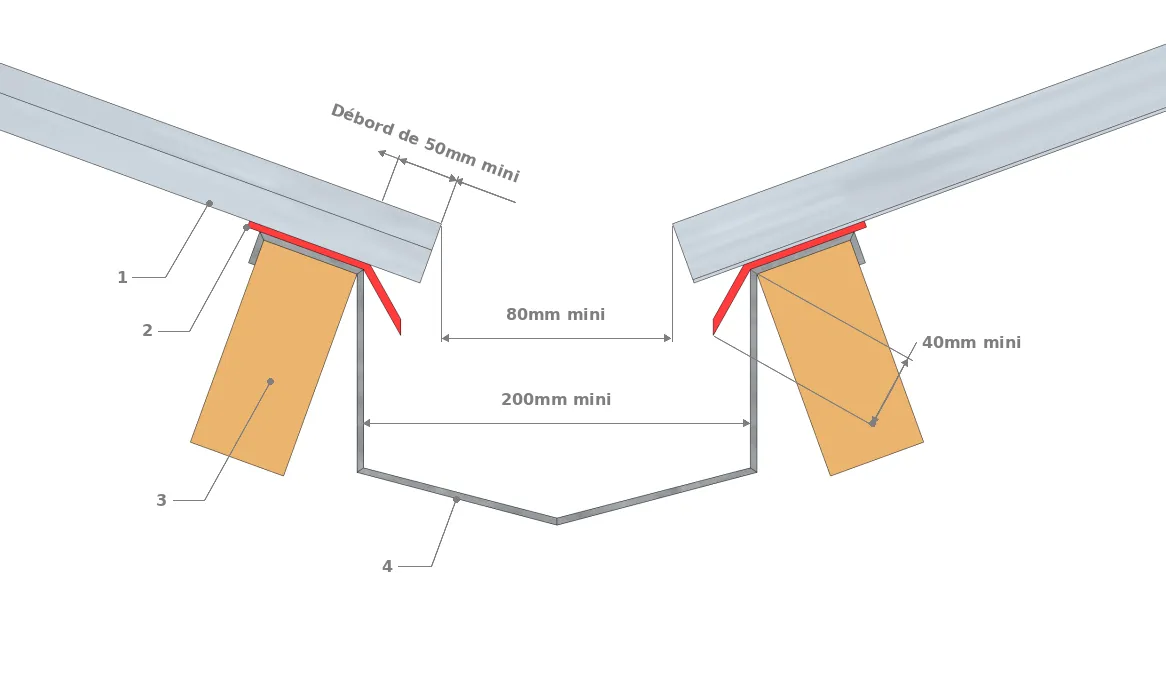

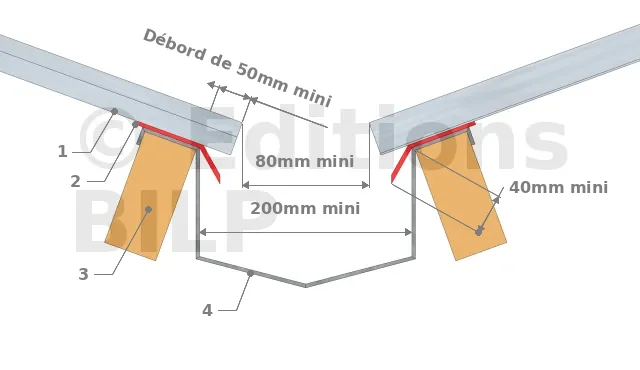

Technique de raccordement de deux couvertures convergentes en bac acier
  • 1 : Couverture en bac acier
  • 2 : Larmier
  • 3 : Chevron
  • 4 : Chéneau

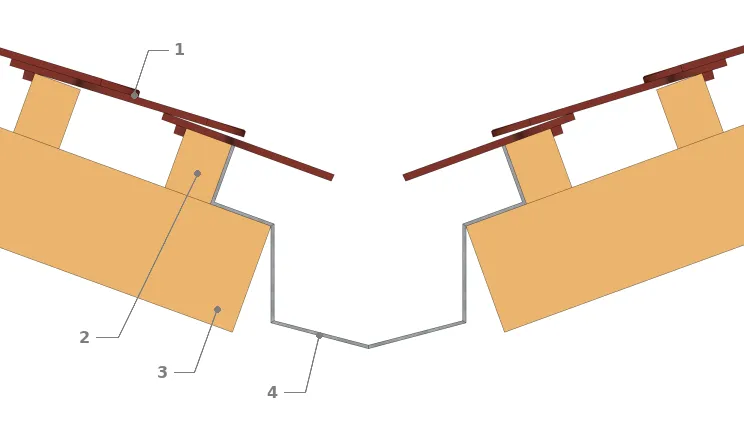

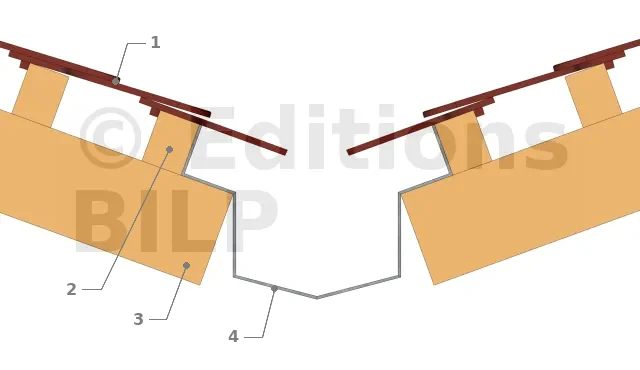

Technique de raccordement de deux couvertures convergentes en tuile
  • 1 : Couverture en tuile
  • 2 : Latte
  • 3 : Chevron
  • 4 : Chéneau

[...]
