Modèle de plan d’électrification

bruno

Voici un extrait gratuit du guide de construction :

Avant tous travaux d’installation électrique, et même pendant la phase de conception de la maison, il est important de faire un schéma ou un plan d’électrification. Ce plan d’électrification nous servira de guide pendant la réalisation de notre projet et nous permettra aussi de savoir à l’avance le coût et le genre de travaux à réaliser.

Un schéma électrique doit comporter la trajectoire de chaque circuit dans tout le bâtiment partant d’un disjoncteur principal. Tous les accessoires seront mentionnés sur celui-ci afin d’avoir une liste exhaustive des éléments à acheter avant la phase de mise en oeuvre.

Nous allons voir ci-dessous un modèle de schéma électrique. Ce modèle montre le schéma de câblage d’une chambre avec une salle d’eau. Cette installation électrique est composée d’un disjoncteur et de cinq nouveaux circuits.

  • Circuit N°1 : Circuit de la salle d’eau (vert).
  • Circuit N°2 : Circuit d’une prise pour le branchement d’un appareil (jaune).
  • Circuit N°3 : Circuit d’alimentation de l’appareil pour l’air conditionné (orange).
  • Circuit N°4 : Circuit pour les éclairages de la chambre (bleu).
  • Circuit N°5 : Circuit du chauffage de la chambre (rouge).

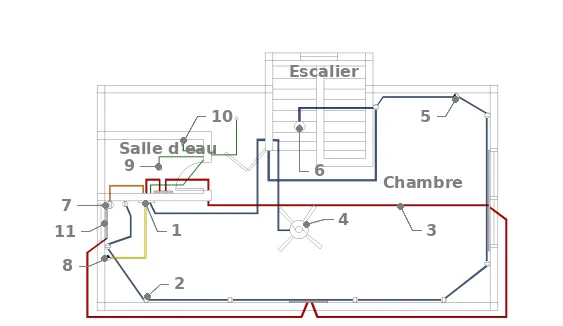

Schéma électrique d’une maisonnette
  • 1 : Disjoncteur
  • 2 : Eclairage
  • 3 : Câble
  • 4 : Ventilateur pour la chambre
  • 5 : Interrupteur
  • 6 : Détecteur de fumée
  • 7 : Appareil pour l’air conditionné
  • 8 : Prise
  • 9 : Ventilateur pour la salle d’eau
  • 10 : Eclairage pour la salle d’eau
  • 11 : Chauffage

[...]

...Il y a une suite !
