La mise en sécurité sert à prévoir et à éviter les accidents électriques lors de l’installation électrique. La mise en sécurité de l’électrification d’une habitation consiste à un minimum de respect des conditions précédentes.

Voici un extrait gratuit du guide de construction :

Quel est son objectif ?

L’objectif général de la mise en sécurité lors de l’électrification d’un bâtiment ou d’un local est d’assurer la sécurité des usagers et de leur bien en évitant les accidents électriques tels que les brûlures, les incendies ou les explosions.

Présence, à l’intérieur du bâtiment, d’un appareil de coupure générale de l’installation électrique facilement accessible

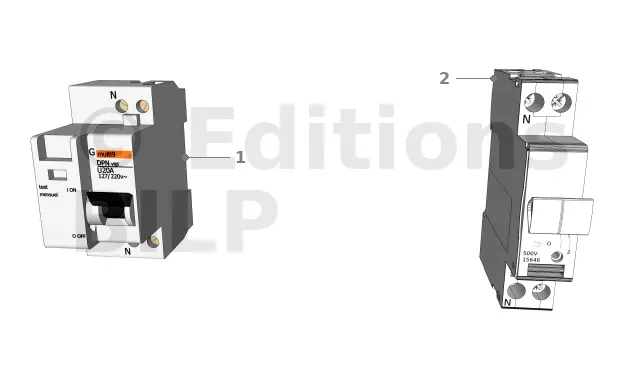

Appareils de coupure générale
  • 1 : Disjoncteur : c’est un appareil destiné à couper automatiquement le courant électrique lors d’une surtension ou d’un court-circuit.
  • 2 : Interrupteur sectionneur : c’est un dispositif de sectionnement des fils pilotes. En cas de surintensité ou de court-circuit, ce dispositif est utilisé pour couper le courant en sectionnant les conducteurs.

Présence, à l’origine de l’installation, d’au moins un dispositif différentiel de protection adapté à la prise de terre pour détecter les fuites de courant

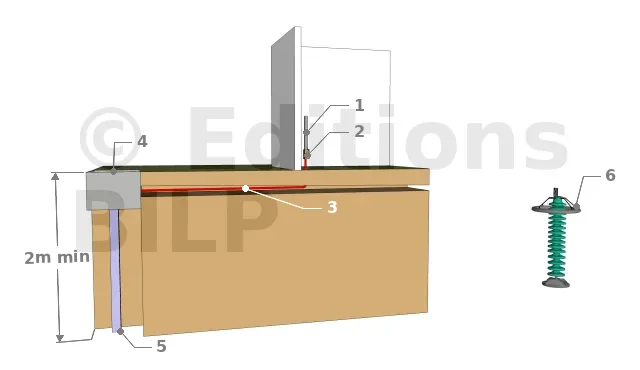

Dispositif différentiel de protection adapté à la prise de terre
  • 1 : Vers le tableau de répartition
  • 2 : Barrette de terre
  • 3 : Liaison prise de terre à borne avec conduit isolant
  • 4 : Regard de visite
  • 5 : Piquet de terre
  • 6 : Parafoudre électrique

Mise à la terre : tous les circuits doivent être reliés à la terre par un fil conducteur pour assurer l’isolement. Ainsi, en cas de contact d’un appareil électrique avec un câble électrifié dénudé, le courant électrique est attiré par la terre.

Parafoudre électrique : appareil destiné à protéger un matériel électrique de la surtension.

Présence, à l’origine de chaque circuit, d’un dispositif de protection contre les surintensités adapté à la section des conducteurs

Fusible

C’est un dispositif utilisé pour éviter l’échauffement des conducteurs qui peut non seulement entraîner leur détérioration mais aussi provoquer des incendies. Ce dispositif doit être installé sur le conducteur phase (conducteur rouge).

Présence, dans chaque local contenant une baignoire ou une douche, d’une liaison équipotentielle et respecter les règles d’installation des matériels électriques autour de la baignoire ou de la douche

La liaison équipotentielle a aussi pour objectif d’éviter les risques d’électrisation au sein d’une habitation :

  • la liaison équipotentielle principale consiste à relier la borne principale de terre avec tous les éléments métalliques d’alimentation (canalisation en eau, gaz, ...) ;
  • la liaison équipotentielle locale consiste à relier à la terre les éléments conducteurs présents dans une pièce : canalisation eau froide, eau chaude, ....

Absence de matériels électriques vétustes, inadaptés à l’usage ou présentant des risques de contact direct avec des éléments sous tensions (fils dénudés, prise de courant cassée, ...)

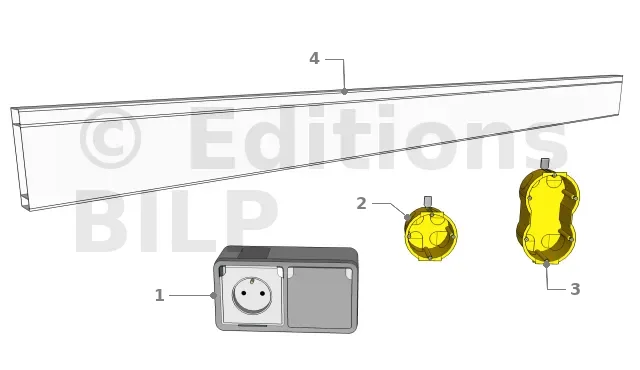

Accessoires de protection des conducteurs électriques
  • 1 : Prise de courant avec obturateur d’alvéoles : l’objectif est de prévoir tous les risques d’intrusion de corps étrangers, en particulier les conducteurs
  • 2 : Boîte d’encastrement 1 poste (un dispositif de connexion de luminaire DCL), utilisation horizontale ou verticale possible
  • 3 : Boîte d’encastrement 2 postes (un dispositif de connexion de luminaire DCL), utilisation horizontale ou verticale possible. Ces boîtes d’encastrement ont pour rôle d’éviter les chocs électriques pendant l’action de remplacement des appareils électriques comme l’ampoule.
  • 4 : Goulotte de gaine technique logement (GTL) : c’est un dispositif de couverture qui permet la protection des conducteurs

[...]

...Il y a une suite !
