Le circuit électrique d’un séjour

bruno

L’exemple de configuration électrique d’une salle de séjour présenté ci-après est conforme à la norme NF C 15-100.

Voici un extrait gratuit du guide de construction :

Extension YO-PHI en mode séjour

Séjour : Extension YO-PHI
Nous avons considéré comme modèle de référence le modèle d’Extension YO-PHI, avec une surface inférieure à 28 m².

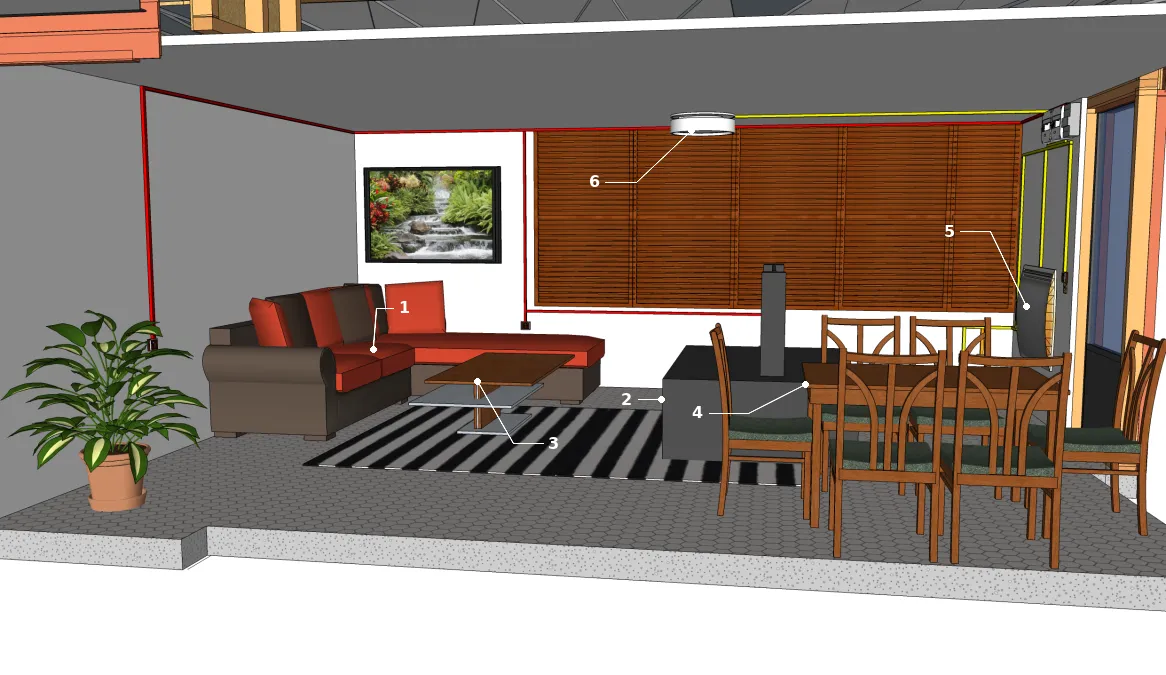

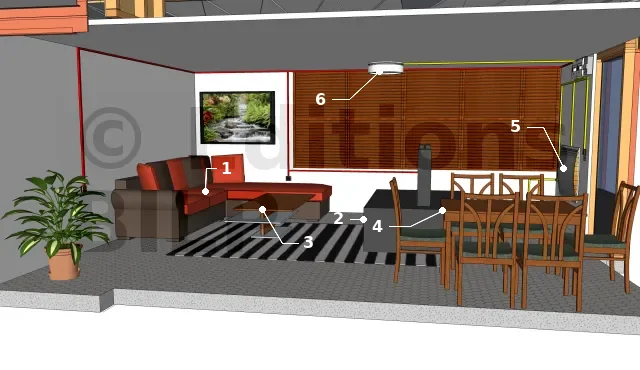

Les composants d’une salle de séjour
  • 1 : Sofa
  • 2 : Table de télévision
  • 3 : Table basse
  • 4 : Table à manger
  • 5 : Climatiseur électrique
  • 6 : Luminaire

Les équipements :

Ce sont les appareils électriques, les outils de commande, les prises électriques et les prises de communication qui occupent la pièce.

  • L’éclairage : Un point d’éclairage sur le plafond avec un socle DCL et une douille DCL.
  • Prise de courant : La pièce est équipée de 6 prises de courant et de 2 prises TV. C’est le nombre minimum exigé par la NF C 15-100 pour un séjour inférieur à 28 m².
  • L’interrupteur de commande et les interrupteurs différentiels : La pièce disposé de 2 interrupteurs différentiels destinés pour chaque circuit et un interrupteur de commande pour le point d’éclairage.
  • Les disjoncteurs : L’extension est protégée par un disjoncteur de branchement pour tous les circuits et de 09 disjoncteurs de protection pour les prises électriques, l’éclairage et les appareils électriques.
  • Les appareils électriques : La pièce est équipée de 2 appareils électriques, un chauffage électrique et une télévision.

Les circuits :

Il faut un disjoncteur de branchement de 500 mA, là où la source de l’électricité arrive. C’est le disjoncteur de branchement qui va partager le courant vers chaque circuit.

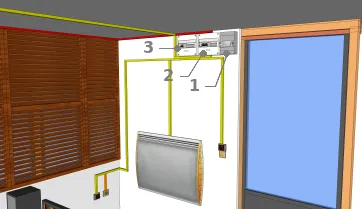

Les disjoncteurs de protection
  • 1 : Disjoncteur de branchement (500 mA)
  • 2 : Tableau électrique circuit 2
  • 3 : Tableau électrique circuit 1

En règle général, le tableau électrique n’est pas présent dans la pièce la plupart du temps.

Le circuit est divisé en deux : CIRCUIT 1 et CIRCUIT 2

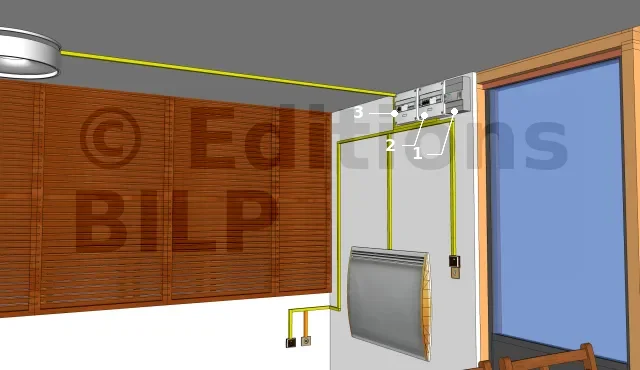

Circuit 1
  • 1 : Disjoncteur de branchement 500 mA
  • 2 : Tableau électrique muni de :
  • Interrupteur différentiel 63A de type AC
  • Disjoncteur 10A (éclairage)
  • Disjoncteur 16A (chauffage électrique)
  • Disjoncteur 16A (prise de courant à l’entrée)
  • Disjoncteur 16A (prise TV)
  • Disjoncteur 16A (prise de courant)

Le CIRCUIT 1 est composé de :

  • Deux prises électriques (l’une est placée à l’entrée et l’autre prise est destinée à l’alimentation de la télévision)
  • Une prise TV
  • Un point d’éclairage situé sur le plafond commandé par un interrupteur de commande placé à l’entrée
  • Un appareil de chauffage électrique

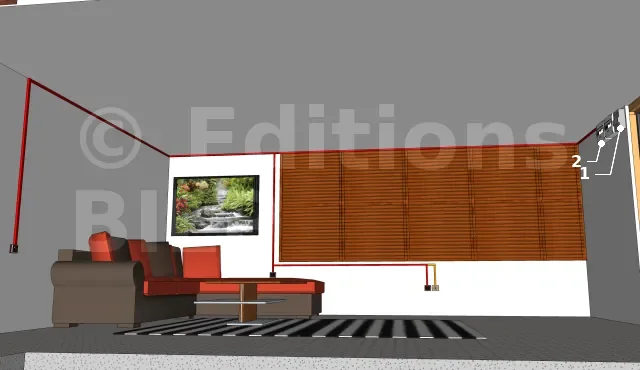

Circuit 2

1 : Disjoncteur de branchement 500 mA
2 : Tableau électrique muni de :

  • Interrupteur différentiel 40A de type AC
  • Disjoncteur 16A (prise de courant)
  • Disjoncteur 16A (prise TV)

Le CIRCUIT 2 est composé de :

  • Deux prises de courant (installées en périphériques)
  • Une prise TV

Mode de pose

  • Prise de courant et prise de communication : Pour les installations des prises de courant, il existe des conditions de mode de pose exigées par la norme NF C 15-100 : l’axe de la prise de courant et la prise de communication doivent être placés au maximum à 1,30 m au-dessus du sol, une prise de courant 16A doit être placée à proximité de l’appareil de commande d’éclairage et la prise TV doit être placé à proximité d’une prise de courant.
  • Appareil de commande : Les appareils de commande électriques, qu’ils soient manuels ou automatiques, doivent être installés selon les conditions de la norme NF C 15-100 : les interrupteurs de commande doivent être placés à l’entrée de chaque pièce, les interrupteurs de commande doivent être placés entre 90 cm et 130 cm au-dessus du sol et tous les circuits doivent être reliés avec la terre.
  • Interrupteur différentiel
Détail prise électrique et TV
  • 1 : Prise de courant
  • 2 : Branchement antenne TV

Les deux branchements sont différents car la prise de courant est conduit un circuit d’alimentation avec courant fort et le branchement d’antenne TV avec courant faible. Ces deux circuits sont obligatoirement séparés.

[...]
