Le circuit électrique d’une salle de bains

bruno

L’exemple de configuration électrique d’une salle de bains présenté ci-après est conforme à la norme NF C 15-100.

Voici un extrait gratuit du guide de construction :

Extension YO-PHI en mode salle de bains

Pour le cas de la salle de bains, nous avons considéré comme modèle de référence le modèle d’Extension YO-PHI.

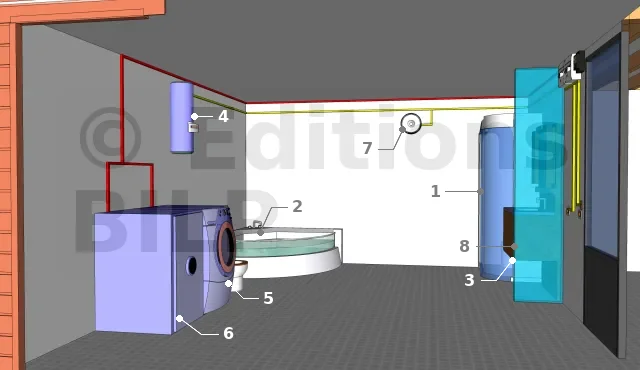

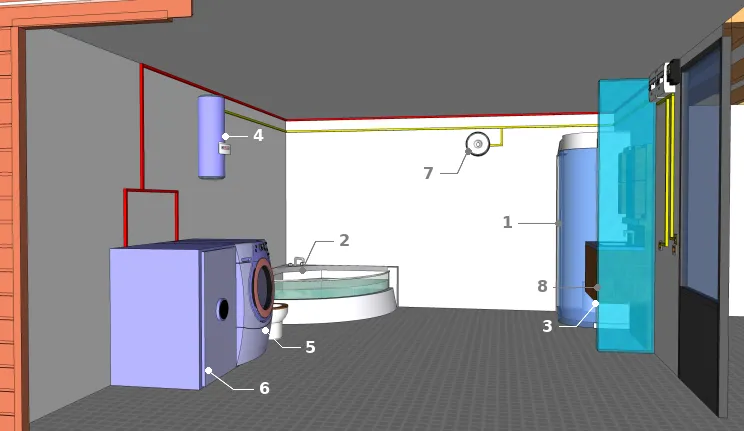

Les composants d’une salle de bain
  • 1 : Cabine de douche
  • 2 : Baignoire
  • 3 : Lavabo
  • 4 : Chauffe-eau électrique
  • 5 : Lave-linge
  • 6 : Sèche-linge
  • 7 : Luminaire
  • 8 : Mur séparant la salle de bain et la salle avoisinante. Il est annoté que les tableaux électriques ne doivent jamais se trouver dans une salle de bain.

Les équipements

Ce sont les appareils électriques, les outils de commande et les prises électriques qui occupent la pièce.

  • L’éclairage : Un point d’éclairage sur la paroi du mur avec un socle DCL et une douille DCL.
  • Prise de courant : La pièce est équipée de 2 prises de courant placées à l’entrée et près du lavabo.
  • L’interrupteur de commande et les interrupteurs différentiels : La pièce dispose de 2 interrupteurs différentiels destinés pour chaque circuit et un interrupteur de commande pour le point d’éclairage.
  • Les disjoncteurs : La pièce dispose d’un disjoncteur de branchement pour la protection de tous les circuits et de 5 autres disjoncteurs de protection pour les prises électriques, l’éclairage et les appareils électriques.
  • Les appareils électriques : La salle de bains dispose de 3 appareils électriques : un chauffe-eau électrique, un lave-linge et un sèche-linge.

Les circuits

Un disjoncteur de branchement de 500 mA, là où la source électrique arrive. C’est le disjoncteur de branchement qui partage le courant vers chaque circuit.

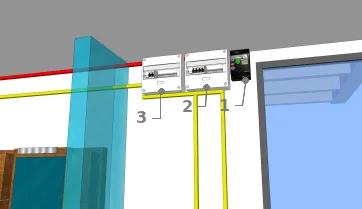

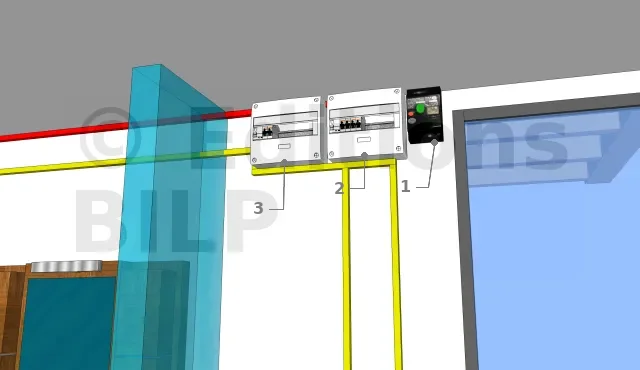

Les disjoncteurs de protection
  • 1 : Disjoncteur de branchement (500 mA)
  • 2 : Tableau électrique circuit 2
  • 3 : Tableau électrique circuit 1

Le circuit de cette salle de bains est divisé en deux : CIRCUIT 1 et CIRCUIT 2

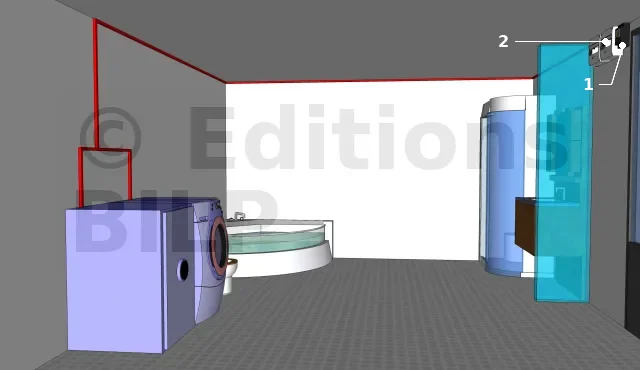

Circuit 1
  • 1 : Disjoncteur de branchement 500 mA
  • 2 : Tableau électrique muni de :
  • Interrupteur différentiel 63A de type AC
  • Disjoncteur 16A (prise de courant près du lavabo)
  • Disjoncteur 16A (prise de courant à l’entrée)
  • Disjoncteur 10A (éclairage sur la paroi du mur)
  • Disjoncteur 20A (chauffe-eau)

Le CIRCUIT 1 est composé de :

  • Deux prises électriques (l’une est placée sur l’entrée et l’autre près du lavabo) ;
  • Un point d’éclairage situé sur la paroi du mur commandé par un interrupteur de commande placé sur l’entrée ;
  • Un chauffe-eau électrique.

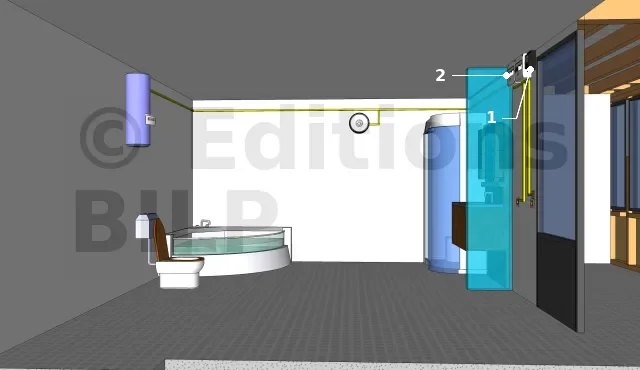

Circuit 2
  • 1 : Disjoncteur de branchement 500 mA
  • 2 : Tableau électrique muni de :
  • Interrupteur différentiel 40A de type AC
  • Disjoncteur 20A (lave-linge)
  • Disjoncteur 20A (sèche-linge)

Le CIRCUIT 2 est composé :

  • D’un lave-linge ;
  • D’un sèche-linge.


Notion de volume d’une salle de bains

La salle de bains est formée par 5 types de volumes bien distincts. Ces volumes sont repérés à partir de l’emplacement de la baignoire et/ou de la cabine de douche. Les modes de pose des appareils électriques par rapport à ces volumes doivent être respectés pendant l’installation électrique.

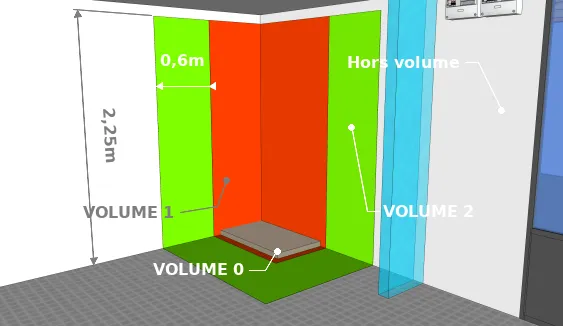

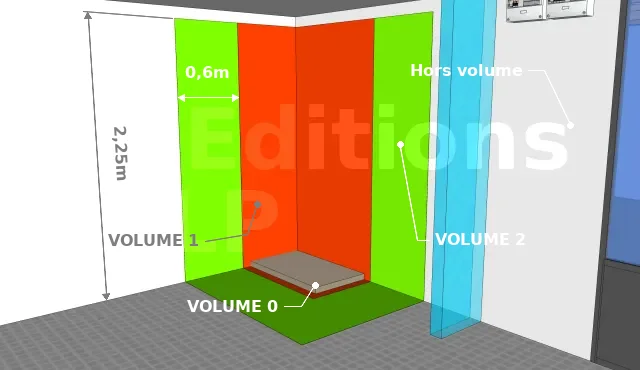

Volume de la cabine de douche
  • Volume 0 : Le volume 0 est le volume intérieur du receveur de douche et de la baignoire. (Couleur grise sur les images)
  • Volume 1 : Le volume 1 est délimité par la couleur rouge sur les images. Horizontalement : la surface circonscrite par le bord extérieur de la baignoire et/ou du receveur de douche. Verticalement : à 2,25 m au-dessus du sol, du fond de la baignoire ou du receveur de douche.
  • Volume 2 : Le volume 2 est le volume situé à 0,6 m au bord du volume 1. (Couleur verte sur les images)
  • Volume caché : C’est le volume accessible trouvé au-dessous de la baignoire et de la cabine de douche.
  • Hors volume : C’est le volume qui se trouve dans la pièce et qui n’est pas défini comme volume 0, 1, 2 ou volume caché.

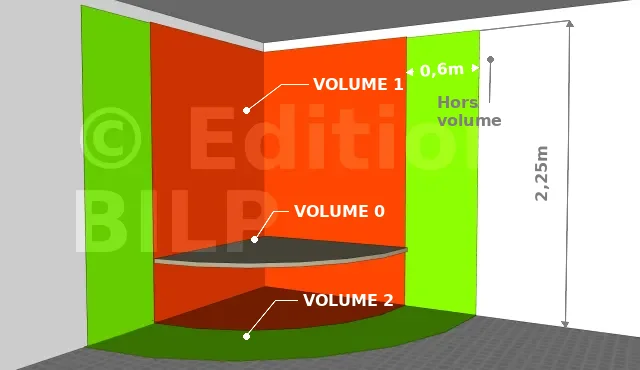

Volume de la baignoire
  • Volume 0 : Le volume 0 est le volume intérieur du receveur de douche et de la baignoire. (Couleur grise sur les images)
  • Volume 1 : Le volume 1 est délimité par la couleur rouge sur les images. Horizontalement : la surface circonscrite par le bord extérieur de la baignoire et/ou du receveur de douche. Verticalement : à 2,25 m au-dessus du sol, du fond de la baignoire ou du receveur de douche.
  • Volume 2 : Le volume 2 est le volume situé à 0,6 m au bord du volume 1. (Couleurs verte sur les images)
  • Volume caché : C’est le volume accessible trouvé au-dessous de la baignoire et de la cabine de douche.
  • Hors volume : C’est le volume qui se trouve dans la pièce et qui n’est pas défini comme volume 0, 1, 2 ou volume caché.

Mode de pose

  • Prise de courant : Pour les installations des prises de courant, il existe des conditions de mode de pose exigées par la norme NF C 15-100. Les prises de courant doivent uniquement être installées hors volume pour la salle de bains. L’axe de la prise de courant et la prise de courant doivent être placés au maximum à 1,30 m au-dessus du sol. Une prise de courant 16A doit être placée à proximité de l’appareil de commande d’éclairage.
  • Appareil de commande : Les appareils de commande électrique, qu’ils soient manuels ou automatiques, doivent être installés selon les conditions de la norme NF C 15-100. Aucun appareil ne doit être installé dans le volume 0. Seul l’interrupteur de circuit à TBTS 12 V avec une source installée hors volume est autorisé dans le volume 1 et le volume 2. Les interrupteurs de commande doivent être placés sur l’entrée de chaque pièce. Les interrupteurs de commande doivent être placés entre 90 cm et 130 cm au-dessus du sol. Tous les circuits doivent être reliés avec la terre.
  • Le chauffe-eau : En cas de manque d’espace, le chauffe-eau peut être placé dans le volume 1 ou le volume 2, à condition de protéger le circuit d’alimentation par un dispositif différentiel 30 mA.
  • Lave-linge et sèche-linge : Ces appareils ne sont pas autorisés dans le volume 0, 1 et 2. Ils doivent seulement être installés hors volume.
  • Interrupteur différentiel

    [...]
