Le circuit électrique d’une chambre à coucher

Extension YO-PHI en mode chambre à coucher

Pour la chambre, les installations électriques doivent aussi être conformes à la norme NF C 15-100.

Vue 3d

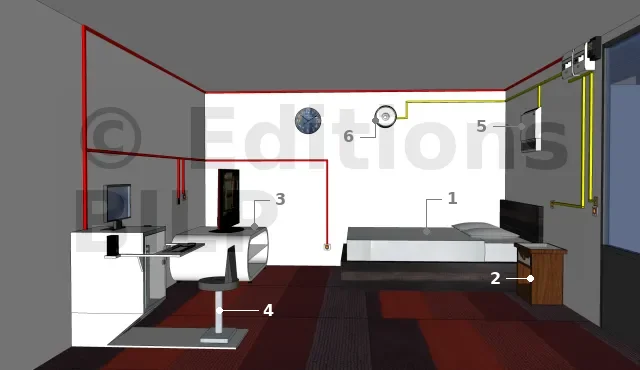

Les composants d’une chambre à coucher

• 1 : Lit
• 2 : Table de chevet
• 3 : Table télé
• 4 : Bureau de travail
• 5 : Climatiseur électrique
• 6 : Luminaire

Les équipements

Ce sont les appareils électriques, les outils de commande, les prises électriques et les prises de communication qui occupent la pièce.

• L’éclairage  : Un point d’éclairage sur la paroi du mur avec un socle DCL et une douille DCL.
• Prise de courant : La pièce est équipée de 4 prises de courant et d’une prise TV : c’est le nombre minimum exigé par la NF C 15-100 pour une chambre.
• L’interrupteur de commande et les interrupteurs différentiels : La pièce est disposée de 2 interrupteurs différentiels destinés pour chaque circuit et un interrupteur de commande pour le point d’éclairage.
• Les disjoncteurs : Elle est alimentée par un disjoncteur de branchement pour la protection de tous les circuits et de 8 disjoncteurs de protection pour les prises électriques, l’éclairage et les appareils électriques.
• Les appareils électriques : La chambre dispose de 3 appareils électriques : un climatiseur, une télévision et un ordinateur de bureau.

Les circuits

Un disjoncteur de branchement de 500 mA, là où la source de l’électrique arrive. C’est le disjoncteur de branchement qui partage le courant vers chaque circuit.

Vue 3d

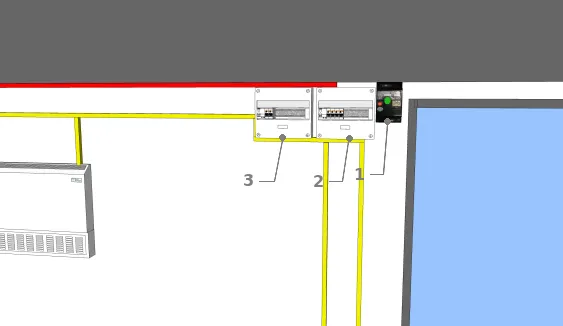

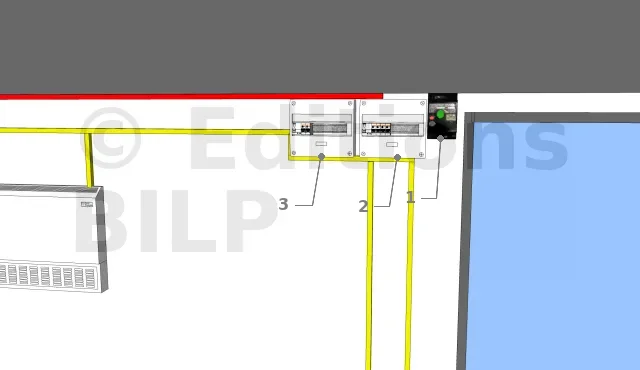

Les disjoncteurs de protection

• 1 : Disjoncteur de branchement (500mA)
• 2 : Tableau électrique circuit 2
• 3 : Tableau électrique circuit 1

En règle général, le tableau électrique n’est pas présent dans la pièce la plupart du temps.

Le circuit est divisé en deux : CIRCUIT 1 et CIRCUIT 2

Vue 3d

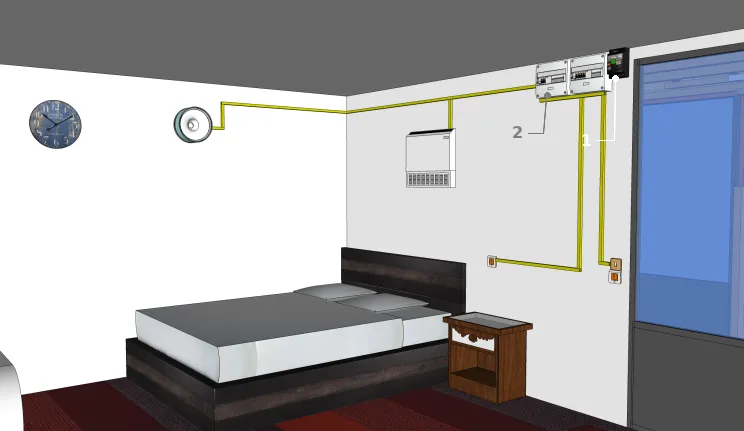

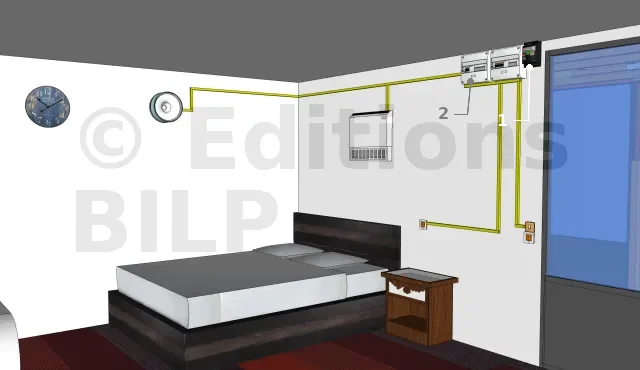

Circuit 1

• 1 : Disjoncteur de branchement 500 mA
• 2 : Tableau électrique muni de :
• Interrupteur différentiel 63A de type AC
• Disjoncteur 16A (prise de courant au-dessus de la table de nuit)
• Disjoncteur 16A (prise de courant à l’entrée)
• Disjoncteur 20A (climatiseur électrique)
• Disjoncteur 10A (éclairage)

Le CIRCUIT 1 est composé de :

• 2 prises électriques (l’une est placée à l’entrée et l’autre au-dessus de la table de nuit) ;
• Un point d’éclairage situé sur le plafond commandé par un interrupteur de commande placé à l’entrée ;
• Un climatiseur électrique.

Vue 3d

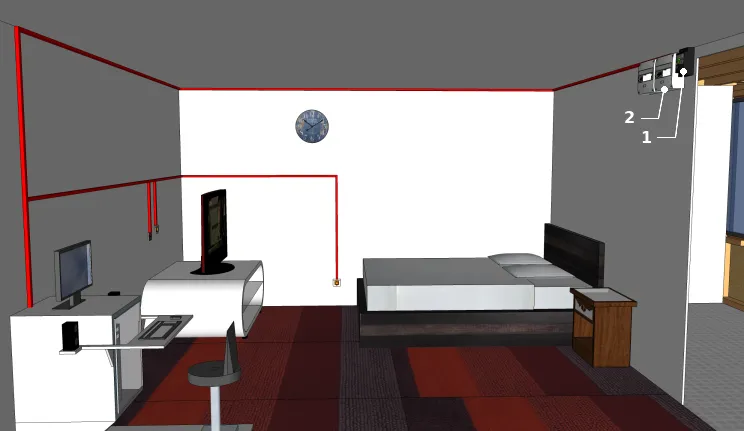

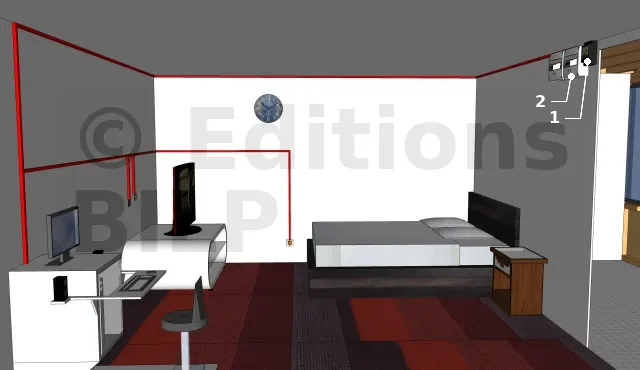

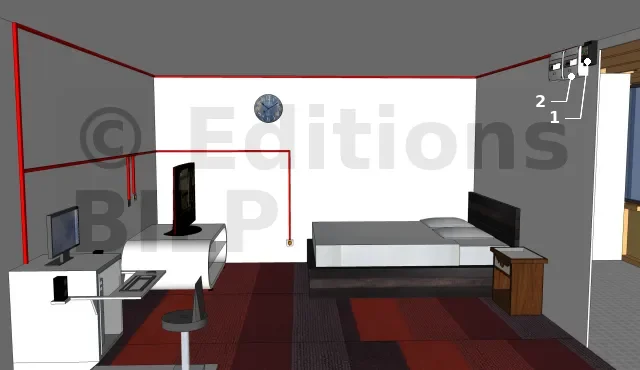

Circuit 2

• 1 : Disjoncteur de branchement 500 mA
• 2 : Tableau électrique muni de :
• Interrupteur différentiel 40A de type AC
• Disjoncteur 20 mA (pour l’ordinateur de bureau)
• Disjoncteur 16 mA (pour la prise TV)
• Disjoncteurs 16A (prises de courant)

Le CIRCUIT 2 est composé de :

• 2 prises de courant ;
• une prise (pour l’alimentation de la télévision) ;
• un ordinateur de bureau.

Mode de pose

• Prise de courant et prise de communication : Pour les installations des prises de courant, il y a des conditions de mode de pose exigées par la norme NF C 15-100 : l’axe de la prise de courant et la prise de communication doivent être placés au maximum à 1,30 m au-dessus du sol, une prise de courant 16 A doit être placée à proximité de l’appareil de commande d’éclairage, la prise TV doit être placée à proximité d’une prise de courant et la prise de courant non spécialisée 16 A doit être repartie en périphérique.
• Appareil de commande : Les appareils de commande électriques, qu’ils soient manuels ou automatiques, doivent être installés selon les conditions de la norme NF C 15-100 : un interrupteur de commande doit être [...]
