Comment travaille un système de refroidissement (climatiseur) ?

Voici un extrait gratuit du guide de construction :

En été, le but du refroidissement est de réguler les conditions climatiques dans l’extension de façon à offrir aux occupants un espace agréable à vivre. Un système de refroidissement permet également de déshumidifier, de filtrer l’air, de purifier l’air.

Le climatiseur est un appareil thermodynamique utilisé pour créer du froid et de la chaleur pour les modèles réversibles. En mode refroidissement, l’air frais renouvelé par le climatiseur est réparti dans la pièce à climatiser.

Le climatiseur est l’assemblage d’un circuit frigorifique composé d’un évaporateur, d’un compresseur et d’un condenseur. Le tout est relié par un fluide frigorigène tel que l’hydrofluorocarbone HFC qui permet le transfert des calories par travail de compression et de détente. Ce système évacue les calories et par la même occasion récupère et/ou renouvelle la partie saine de l’air pour sa réutilisation.

Principe de fonctionnement du climatiseur monobloc

Le climatiseur monobloc est composé d’une unité et d’un tuyau à gaine d’évacuation pour le climatiseur mobile ou uniquement d’une unité pour le climatiseur fixe.

  • Climatiseur monobloc mobile : l’unité est placée à l’intérieur du bâtiment tandis que la bouche du tuyau d’évacuation est dirigée vers l’extérieur à travers l’entrebâillement d’une fenêtre ou d’une porte ;
  • Climatiseur monobloc fixe : l’unité est fixée dans un endroit du mur au voisinage d’une fenêtre dans le cas courant, une partie de l’enveloppe étant à l’intérieur et/ou autre à l’extérieur.

L’unité aspire l’air de l’intérieur du bâtiment, le fait passer dans son circuit frigorifique. Elle évacue par la suite les calories de cet air vers l’extérieur à travers le tuyau d’évacuation ou la partie extérieure du monobloc fixe et rejette à l’intérieur de l’air frais.

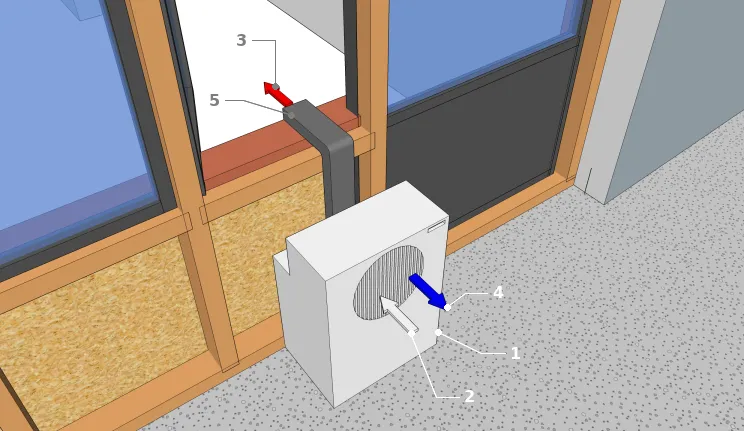

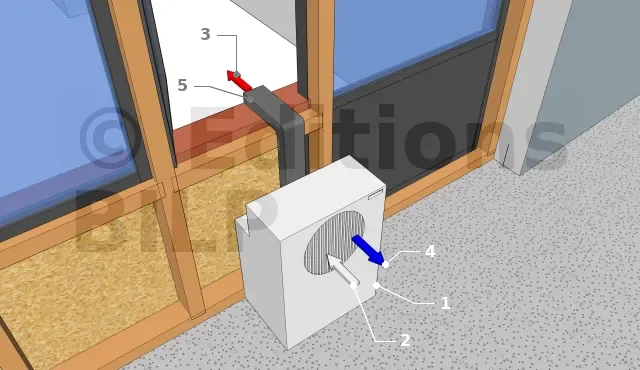

Climatiseur monobloc mobile
  • 1 : climatiseur
  • 2 : absorption de l’air intérieur
  • 3 : rejet d’air chaud vers l’extérieur
  • 4 : rejet d’air refroidi vers l’intérieur

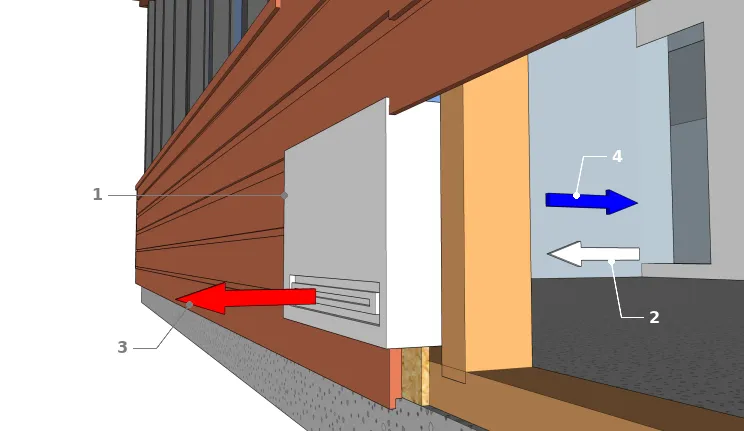

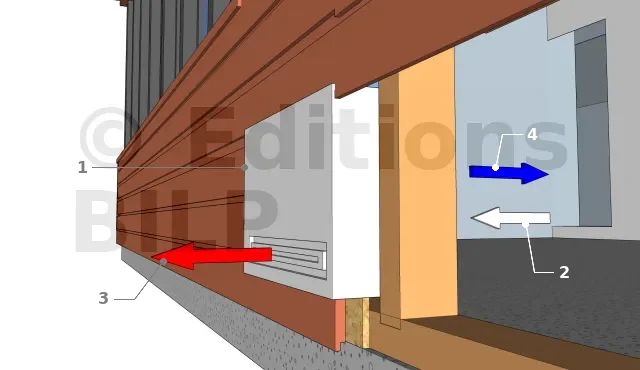

Climatiseur monobloc fixe
  • 1 : Climatiseur monobloc fixe
  • 2 : Air ambiant absorbé
  • 3 : Rejet de calories
  • 4 : Air frais


Principe de fonctionnement du climatiseur split

Le climatiseur split est composé de 2 unités : une unité intérieure et une autre extérieure. Les 2 unités sont reliées par des tuyaux de faibles diamètres et à gaines pour la circulation de l’air.

Comme pour le monobloc, le split récupère l’air de l’intérieur pour évacuer les calories vers l’extérieur à travers les tuyaux et l’unité extérieure.

Climatiseur SPLIT
  • 1 : Split intérieur
  • 2 : Split extérieur
  • 3 : Air ambiant aspiré
  • 4 : Calories rejetées
  • 5 : Air frais
  • 6 : Tuyau de circulation de fluide

Positionnement du climatiseur

Positionnement des climatiseurs

Le positionnement d’un climatiseur ne doit pas se faire au hasard. L’installateur doit suivre les règles d’usage suivantes :

  • éviter de diriger la sortie d’air frais vers les lieux de positionnement des occupants,
  • positionner les climatiseurs portatifs proche des ouvertures de façon à minimiser la longueur du dégagement des calories à travers le tuyau d’évacuation,
  • suivre les indications prescrites du produit. Par exemple : l’unité intérieure d’un climatiseur split fixe mural doit surplomber de 2 m le sol, l’unité extérieure doit être placée à une certaine distance maximale de l’unité intérieure.

Toutefois, pendant la phase de conception du projet, il est toujours recommandé de concevoir un bâtiment bioclimatique. Ceci permet d’éviter une surconsommation en énergie, en termes de refroidissement et d’éviter d’avoir un système énergivore qui, sur le long terme, sera désagréable pour l’économie familiale.

[...]
