Les modes de fonctionnements et choix des types de chauffages

bruno

Les émetteurs d’air chaud fonctionnent soit par convection soit par rayonnement.

Voici un extrait gratuit du guide de construction :

Comment fonctionne un chauffage par convection ?

Principe de la convection
  • 1 : Radiateur
  • 2 : Sortie d’air chaud par le dessus
  • 3 : Entrée d’air froid par le dessous
  • 4 : Diminution progressive de la température dans les bords

Le convecteur chauffe l’air ambiant en utilisant la capacité naturelle de l’air chaud qui est plus léger que l’air froid et qui peut donc s’élever pour générer un cycle de chauffage continu de la pièce. L’air chaud se propage dans les parties supérieures de la salle tandis que l’air froid descend vers le bas aux bords.

Sources  : c’est un mode de chauffage qui a comme source d’énergie l’électrique, le solaire, l’éolienne, le gaz et le fioul.

Émetteurs  :


Radiateur électrique par convection
Radiateur à eau chaude

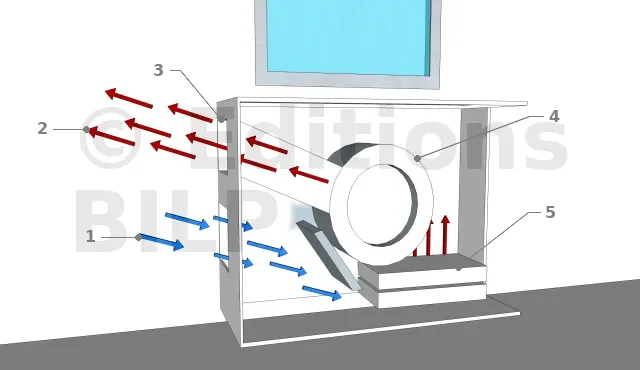

Ventilo-convecteur
  • 1 : Air froid repris
  • 2 : Air chaud soufflé
  • 3 : Bouche de soufflage
  • 4 : Ventilateur centrifuge
  • 5 : Batterie


Production d’air chaud avec conduite par gaine

Ce système, gaine + bouche de soufflage, comporte un générateur d’air chaud, un réseau de distribution avec gaine, et des terminaux de bouches de soufflages.

Distributeur + bouche de soufflage


Comment fonctionne un chauffage par rayonnement ?

Principe du rayonnement
  • 1 : Radiateur
  • 2 : Rayons infrarouges

L’émetteur n’utilise pas l’air comme un émetteur de chaleur, mais produit la transmission directe de la chaleur à travers les rayons infrarouges et chauffe directement les objets et les personnes dans la pièce.

Sources  : le chauffage par rayonnement utilise aussi comme source d’énergie l’électrique, le solaire, l’éolienne, le gaz et le fioul.


Émetteurs  :

Radiateur électrique par rayonnement

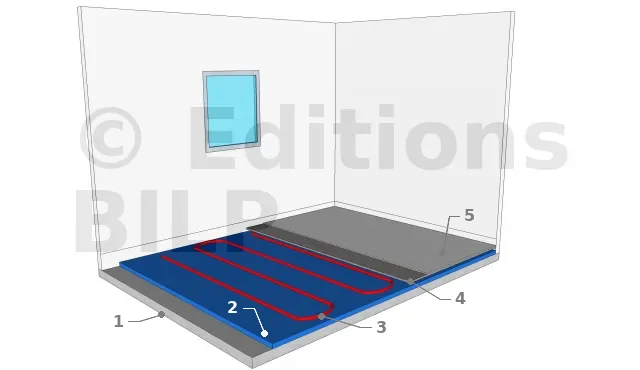

Principe du plancher chauffant (ou radiant)
  • 1 : Fondation
  • 2 : Isolant rigide
  • 3 : Résistance ou tuyau pour la circulation de l’eau
  • 4 : Chape
  • 5 : Revêtement de sol

Le plancher est composé d’un isolant rigide, un réseau de résistances ou de tuyaux à eau chaude fixé à l’isolant et d’une chape en béton.


Le choix des types de chauffage

La plupart de nos constructions se font à l’horizontale en s’étendant vers l’extérieur. Tout d’abord, une extension doit bien être isolée pour assurer le confort, mais aussi pour limiter les besoins en énergie à venir. Deux questions se posent pour le chauffage d’une extension : est-il possible de se raccorder au circuit de chauffage existant ou faut-il prévoir un chauffage complémentaire ?

Si possible, gérer une seule installation est le plus favorable, c’est-à-dire utiliser le circuit de chauffage existant, surtout si l’extension est importante et a besoin d’être chauffée en permanence.

Mais si vous choisissez d’ajouter un chauffage complémentaire, Il faut prendre le mieux adapté à votre style de vie et selon vos besoins. Et afin de réduire les consommations, investissez dans les équipements de qualité.

  • La source d’énergie : sera suffisante s’il s’agit de l’électricité ou les sources d’énergie fossile tels que le gaz et le fioul mais tout dépend sans doute du volume de l’extension à chauffer. Par exemple, pour les équipements basiques de type convecteur électrique : plus le volume de la pièce à chauffer est grande, plus la consommation en énergie est importante.
  • Les émetteurs de chaleur : d’après les avantages et les inconvénients de chaque émetteur, plusieurs choix s’offrent à vous, dans oublier de se poser la question sur le budget, la place et l’esthétique afin de mettre tous les chances de votre côté. Par exemple : les radiateurs électriques sont moins chers à acheter et à installer mais ils consomment plus d’énergie.

    [...]
