Système d’assemblage de murs d’ossature - Réf. TFPC_50

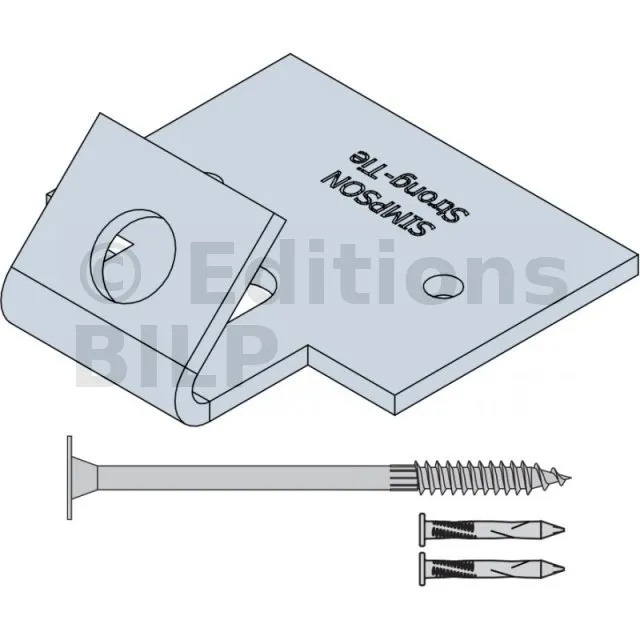

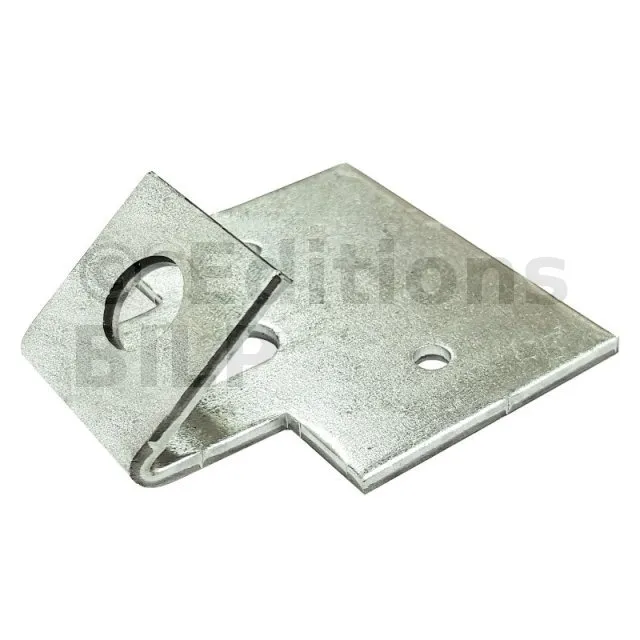

Le système d’assemblage de murs d’ossature TFPC est utilisé pour assembler des panneaux bois entre eux. Il peut également être utilisé pour fixer les murs sur la lisse de prépositionnement. Le TFPC propose un guide pour la vis, couvert par un brevet, qui garantit une fixation rapide et précise.
-
RéférenceTFPC_50
-
Epaisseur2.5mm
-
Conditionnement50 pièces
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-

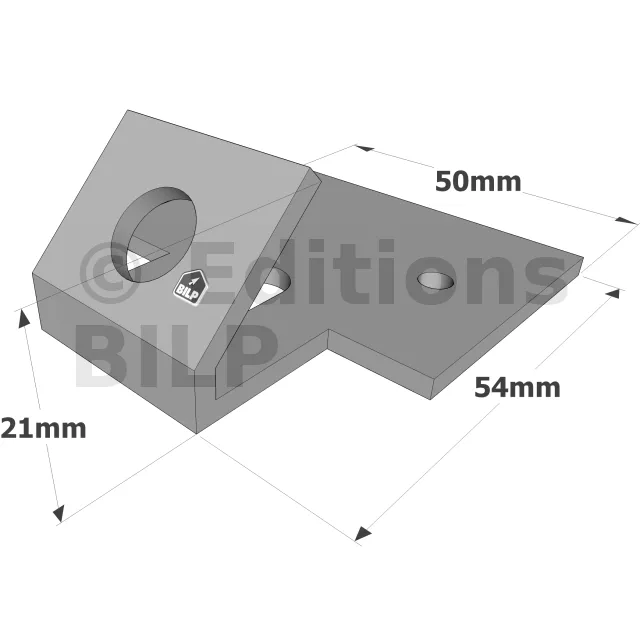

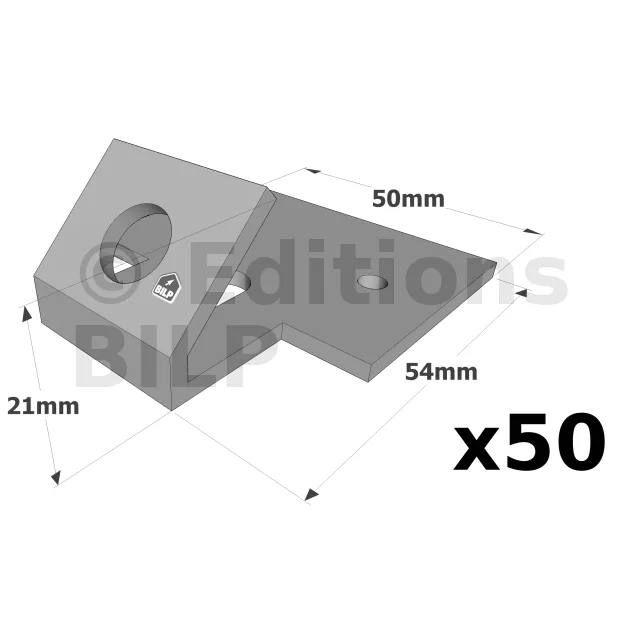

Largeur (C)50mm
-
Profondeur (B)54mm
-
Ecartement (A)21mm
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Epaisseur : 2,5 mm.
Avantages
- Méthode simple pour assembler des murs bois entre eux,
- Le guide pour la vis garantit une fixation rapide et précise,
- Le filetage de la vis assure un bon serrage des panneaux entre eux,
- Permet les connexions entre panneaux bois ou entre panneaux et lisses bois,
- Vendu avec un guide, une vis SDW et deux pointes N3.75.
Applications
Support
- Porteur : bois massif, bois composite, bois lamellé-collé,
- Porté : bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation
- Fixation de panneaux bois entre eux,
- Fixations de panneaux bois sur lisses bois, ...
Données techniques
Valeurs Caractéristiques

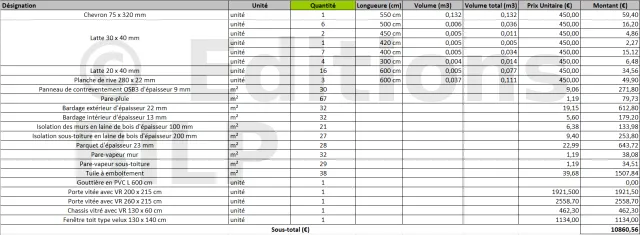

L’estimation de la réalisation de la partie bois est de 10 860,56 € TTC .

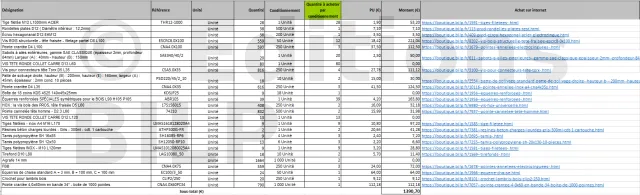

Le choix des élément de fixation garantisse la solidité de l’ouvrage. Afin d’éviter les vas-et-viens pour les manques sur la quantité de la quincaillerie il faut être minutieux lors de la quantification. Sur chaque projet de BILP, l’utilisation de chaque élément de la quincaillerie est mentionnée dans la feuille de calcul ainsi que des liens pour les commander. Pour vous aider à choisir vos quincailleries, vous pouvez consulter la rubrique sur les fixations. Vous pouvez également confier à BILP la conception de votre projet.
| Références | Dimensions [mm] | |||
|---|---|---|---|---|
| A | B | C | Epaisseur | |
| TFPC | 21 | 54 | 50 | 2.5 |
Valeurs Caractéristiques
| Références | Fixations | Valeurs Caractéristiques [kN] | ||
|---|---|---|---|---|
| Vis (1) | Pointes (2) | Cisaillement R1,k | Soulèvement R2,k | |
| Qté | Qté | |||
| TFPC | 1 | 2 | 3 | 1.9 |
1. SDW22458 fait référence à la vis à bois structurelle SDW de dimensions Ø8,0 x 117mm.
2. N3.75x30 fait référence à la pointe torsadée Ø3,75 x 30mm.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Description du contenu
Un conditionnement de TFPC comprend :
- 50 assembleurs TFPC,
- 50 vis structurelles SDW22458 (Ø8 x 117 mm),
- 100 pointes torsadées (Ø3,75 x 30 mm).
Connexion entre panneaux d’ossature bois

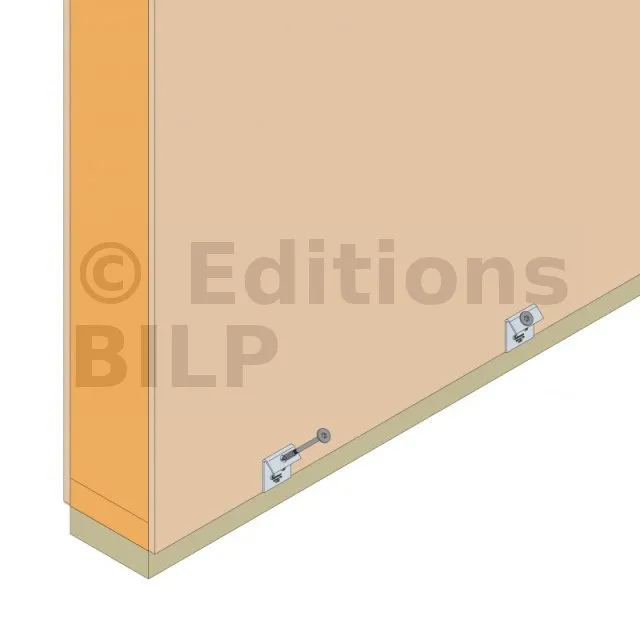

1. Repérer la position des TFPC sur le montant vertical : 4 x TFPC sur un montant vertical de 2,70 m en débutant à 30 cm de l’extrémité basse, puis avec un entraxe de 60 cm. La lisse haute de prépositionnement maintiendra le montant en partie supérieure.
2. Installer le TFPC inférieur, puis le TFPC supérieur, suivi des deux centraux.
3. Positionner les TFPC pour que le bord soit aligné avec le bord du panneau d’ossature.
4. Fixer le TFPC au mur d’ossature à l’aide de deux pointes torsadées Ø3.75 x 30 mm (fournies).

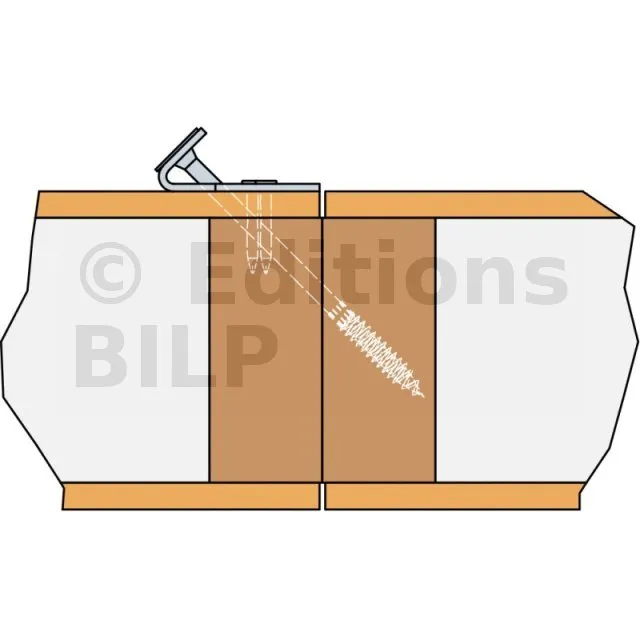

5. Insérer la vis structurelle SDW22458 (fournie) dans le TFPC avec un angle de 45°, visser pour fermer l’espace entre les panneaux.
Connexion d’un panneau sur une lisse bois

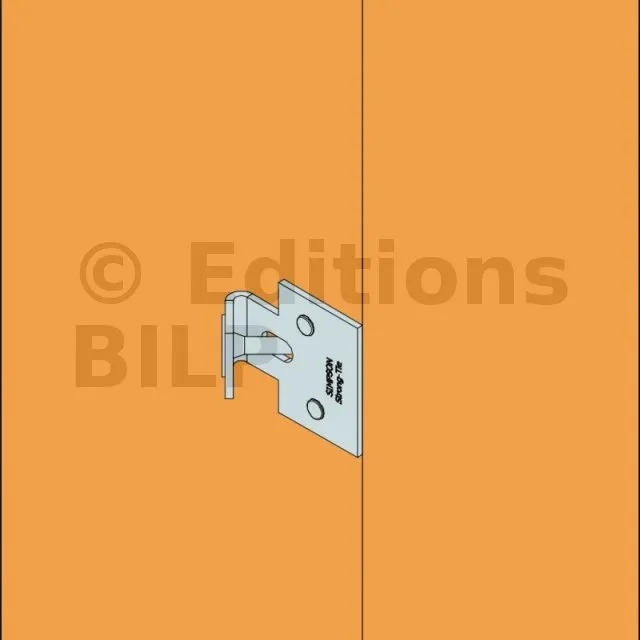

1. Installer 1 TFPC, centré horizontalement sur le mur bois, ou suivre les spécifications du bureau d’étude.
2. Positionner le TFPC pour que le bord soit aligné avec le bord du panneau d’ossature.
3. Fixer le TFPC au panneau d’ossature à l’aide de deux pointes torsadées Ø3.75 x 30 mm (incluses).
4. Insérer la vis structurelle SDW22458 dans le TFPC, avec un angle de 45°, afin de fixer le panneau à la lisse bois.

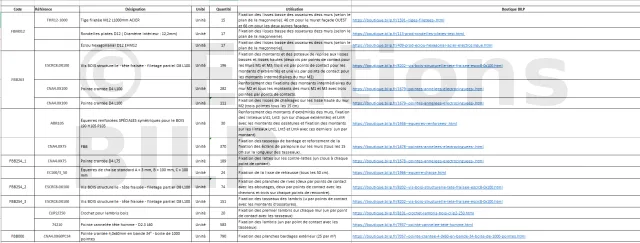

L’estimation de la quincaillerie est de 1 390,70 € TTC.
