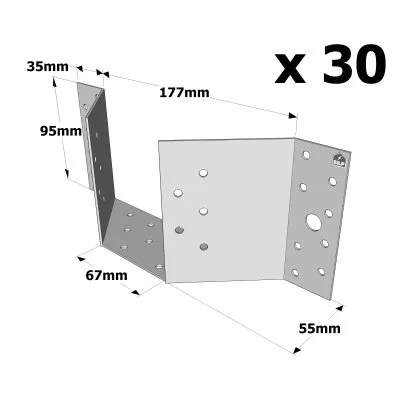

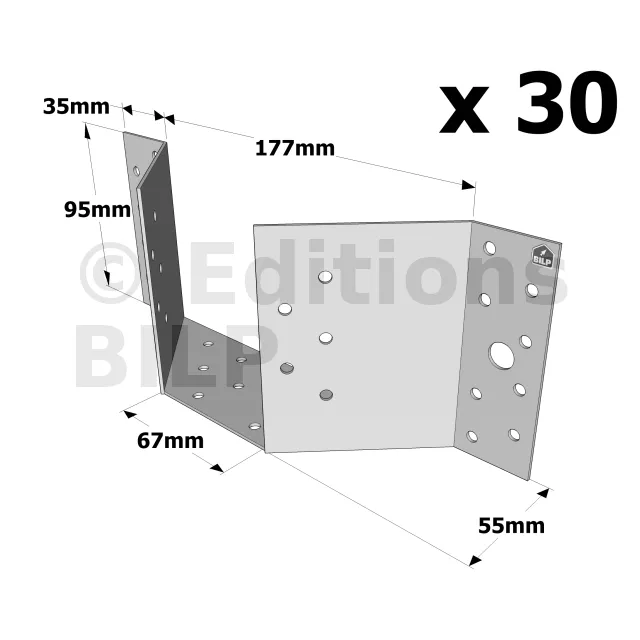

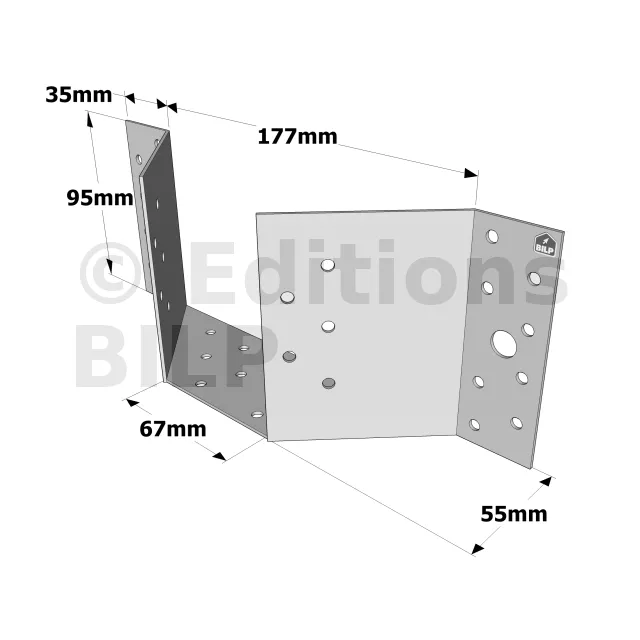

Etrier à angle 45° (droit et gauche) - Réf. ET260_30
-
RéférenceET260_30
-
Epaisseur1,5mm
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Hauteur poutre max.145mm
-
Hauteur poutre min.97mm
-
Largeur poutre47mm
-
Perçages sur porteur Ø5 [mm]16
-
Perçages sur porté Ø5 [mm]10
-
Perçages sur porteur Ø11 [mm]2
-
Profondeur (C)55mm
-
Largeur (D)177mm
-
Largeur (F)35mm
Caractéristiques
Déclarations de performance : FR-DoP-e07/0234 ;
Agréments techniques : ETA-07/0234 ;
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Epaisseur : 1,5 mm.
Données techniques
Dimensions
- 1 : Panneau solaire
- 2 : Circuit de chauffage
- 3 : Régulateur
- 4 : Radiateur
texte=1|points=996,192,1035,192,1136,267
texte=2|points=762,797,843,797
texte=3|points=815,1240,853,1240,875,1165
texte=4|points=1287,885,1250,885,1208,937
- 1 : Isolant mince
- 2 : Chevauchement des lés
- 3 : Chevron (support)
- 4 : Contre-latte
- 5 : Latte
- 6 : Couverture
texte=1|points=209,702,254,702,292,769
texte=2|points=455,1035,500,1035,711,823
texte=2|points=1585,838,1635,838,1662,713
texte=3|points=352,973,395,973,477,904
texte=4|points=657,395,703,395,745,647
texte=5|points=761,358,806,358,844,539
texte=6|points=2161,381,2103,381,2080,527
| Références | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur | Hauteur | A | B | C | D | F | t | Ø5 | Ø11 | Ø5 | ||
| Min. | Max. | |||||||||||
| ET248 | 38 | 97 | 145 | 59 | 92 | 65 | 189 | 46 | 1.5 | 14 | 2 | 6 |
| ET260 | 47 | 97 | 145 | 67 | 95 | 55 | 177 | 35 | 1.5 | 16 | 2 | 10 |
| ET301 | 2x38 | 97 | 145 | 108 | 95 | 55 | 218 | 35 | 1.5 | 16 | 2 | 16 |
Valeurs caractéristiques - Solive sur poutre
- 1 : Panneau solaire
- 2 : Circuit de chauffage
- 3 : Régulateur
- 4 : Radiateur
texte=1|points=996,192,1035,192,1136,267
texte=2|points=762,797,843,797
texte=3|points=815,1240,853,1240,875,1165
texte=4|points=1287,885,1250,885,1208,937
- Volume 0 : Le volume 0 est le volume intérieur du receveur de douche et de la baignoire. (Couleur grise sur les images)
- Volume 1 : Le volume 1 est délimité par la couleur rouge sur les images. Horizontalement : la surface circonscrite par le bord extérieur de la baignoire et/ou du receveur de douche.
Verticalement : à 2,25 m au-dessus du sol, du fond de la baignoire ou du receveur de douche. - Volume 2 : Le volume 2 est le volume situé à 0,6 m au bord du volume 1. (Couleur verte sur les images)
- Volume caché : C’est le volume accessible trouvé au-dessous de la baignoire et de la cabine de douche.
- Hors volume : C’est le volume qui se trouve dans la pièce et qui n’est pas défini comme volume 0, 1, 2 ou volume caché.
texte=Hors volume|points=2049,273,2108,273,2210,486|couleur=#ffffff|couleur_fleche=#ffffff
texte=VOLUME 2|points=1666,931,1618,931,1550,562|couleur=#ffffff|couleur_fleche=#ffffff
texte=VOLUME 1|points=795,936,960,909,999,795
texte=VOLUME 0|points=1101,1189,1168,1189,1221,1106|couleur=#ffffff|couleur_fleche=#ffffff
texte=0,6m|points=690,379,925,379|type_legende=double_fleche_texte_dessus|couleur=#ffffff|couleur_fleche=#ffffff
texte=
|points=325,44,669,70|type_legende=trait
texte=2,25m|points=340,48,414,1163|type_legende=double_fleche_texte_dessus
| Références | Fixations | Valeurs caractéristiques - Bois C24 [kN] | ||
|---|---|---|---|---|
| Porteur | Porté | R1.k | R2.k | |
| Qté | Qté | CNA4,0x35 | CNA4,0x35 | |
| ET248 | 14 | 6 | 8.7 | 2 |
| ET260 | 16 | 10 | 10.5 | 5.4 |
| ET301 | 16 | 16 | 11.2 | 6.3 |
Utiliser une équerre à angle ajustable LS30 pour augmenter la stabilité si la hauteur du porté est supérieure à 195mm
Valeurs caractéristiques - Bois sur béton
- 1 : Radiateur
- 2 : Sortie d’air chaud par le dessus
- 3 : Entrée d’air froid par le dessous
- 4 : Diminution progressive de la température dans les bords
Le convecteur chauffe l’air ambiant en utilisant la capacité naturelle de l’air chaud qui est plus léger que l’air froid et qui peut donc s’élever pour générer un cycle de chauffage continu de la pièce. L’air chaud se propage dans les parties supérieures de la salle tandis que l’air froid descend vers le bas aux bords.
texte=1|points=1487,969,1354,969
texte=2|points=966,858,1061,858
texte=3|points=990,1137,1029,1137,1165,1194
texte=4|points=1870,716,1982,716
texte=22°C|points=1536,178,1519,178|couleur_fleche=#ffffff
texte=18°C|points=1536,626,1519,626|couleur_fleche=#ffffff
texte=16°C|points=1536,1140,1519,1140|couleur_fleche=#ffffff
- 1 : Air froid repris
- 2 : Air chaud soufflé
- 3 : Bouche de soufflage
- 4 : Ventilateur centrifuge
- 5 : Batterie
texte=1|points=393,920,535,920
texte=2|points=208,501,334,501
texte=3|points=660,274,701,274,859,463
texte=4|points=2107,453,2051,453,1616,613
texte=5|points=2094,826,2046,826,1778,1037
| Références | Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||
|---|---|---|---|---|---|
| Porteur | Porté | R1.k | |||
| Qté | Type | Qté | Type | CNA4,0x35 | |
| ET248 | 2 | Ø10 | 14 | CNA** | 8.7 |
| ET260 | 2 | Ø10 | 16 | CNA** | 10.5 |
| ET301 | 2 | Ø10 | 16 | CNA** | 11.2 |
Utiliser une équerre à angle ajustable LS30 pour augmenter la stabilité si la hauteur du porté est supérieure à 195mm.
* Voir la gamme d’ancrage Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrage typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs décrites dans ce tableau sont données pour une installation en pleine dalle. Pour toute autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément (Notre logiciel gratuit Anchor Designer est disponible sur notre site internet).
** Voir les colonnes de reprise de charge pour voir les fixations qui peuvent être utilisées dans l’aile A. Les valeurs dépendent du type de fixations utilisées.
Avantages
- Utilisable en angle à 45° gauche ou droit : La conception symétrique des étriers permet une utilisation interchangeable, s’adaptant facilement aux exigences spécifiques de chaque projet sans nécessiter de modifications supplémentaires.
- Fixation sur bois ou sur béton : Ces étriers sont conçus pour être fixés solidement tant sur des structures en bois que sur des surfaces en béton, offrant ainsi une flexibilité accrue pour divers types de constructions.
Applications
Support
- Porteur : Les étriers à angle 45° peuvent être fixés sur une variété de matériaux porteurs, incluant le bois massif, le bois composite, le lamellé-collé, le béton et même l’acier. Cette diversité de supports porteurs permet une utilisation dans des contextes variés, répondant aux exigences structurelles des projets de construction modernes.
- Porté : En ce qui concerne les matériaux portés, ces étriers sont principalement utilisés avec du bois massif, garantissant une solidité et une durabilité optimales pour les structures supportées.
Domaines d’utilisation
- Fixation de fermettes : Les étriers à angle 45° sont particulièrement adaptés pour la fixation de fermettes, assurant une connexion stable et fiable entre les différents éléments de la charpente.
- Charpentes industrialisées : Dans le cadre de charpentes industrialisées, ces étriers jouent un rôle crucial en offrant une solution de fixation standardisée, facilitant ainsi l’assemblage rapide et sécurisé des structures en bois et en béton.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur porté :
- Pointes annelées CNA Ø4,0 x 35 mm.
Sur porteur :
Bois :
- Pointes annelées CNA Ø4,0 x 35 mm.
Acier :
- Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).
Béton :
- Cheville mécanique : WA M10-78/5,
- Ancrage chimique : LMAS M10-120/25 avec résine AT-HP.
