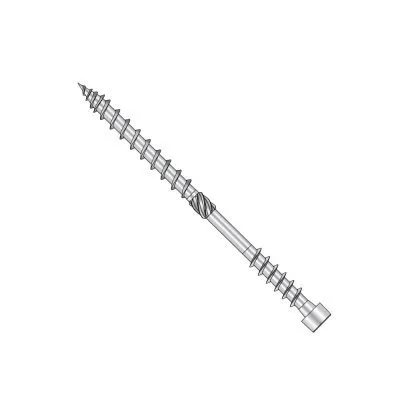

Vis à tête cylindrique et double filetage - Diamètre 8mm - Réf. ESCRT2R8X400

SIMPSON Strong-Tie

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

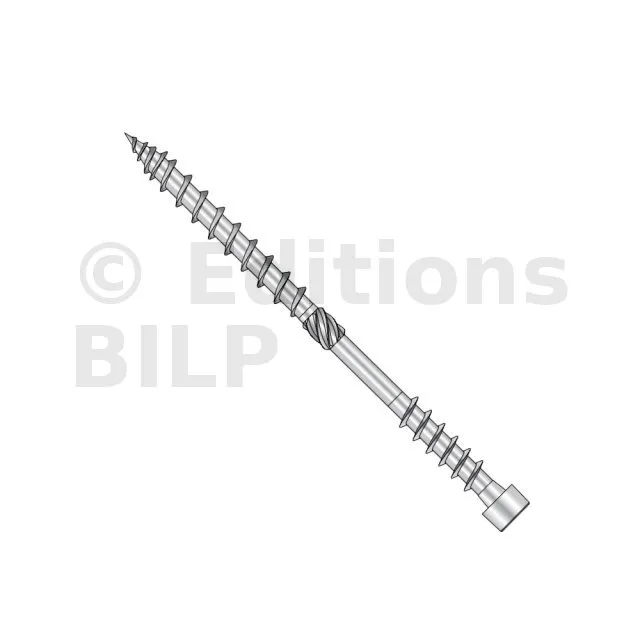

Vis à tête cylindrique double filetage

Caractéristiques

Agréments techniques : EN-ETA-13/0796 ;
Déclarations de performance : FR-DoP-e13/0796 ;

Matière

• Acier zingué blanc.

Avantages

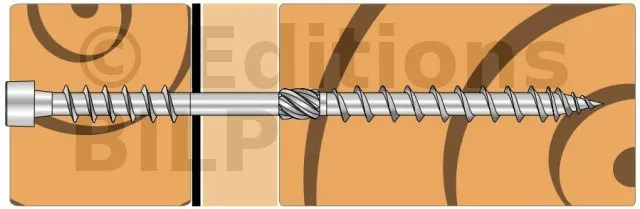

• Tête cylindrique : diminue l’éclatement du bois et rend la fixation invisible dans le bois,
• Double filetage large et asymétrique : permet un vissage et un serrage rapide,
• Partie centrale non filetée : garde intact l’isolant et les membranes d’étanchéité.

Applications

Support

• Bois massif,
• Chevrons.

Domaines d’utilisation

• Fixation d’isolation de toiture en sarking,
• Isolation par l’extérieur avec des isolants rigides ou semi-rigides (types panneaux de fibres de bois par exemple).

Données techniques

Dimensions

Mise en œuvre de l’isolant entre chevrons

• Régler l’épaisseur de l’isolant pour qu’il soit similaire à l’épaisseur des chevrons
• Mesurer l’écartement entre les chevrons puis découper les lés d’isolant en majorant 2 cm à la largeur pour assurer son maintien.
• Compresser légèrement l’isolant entre les chevrons. Ainsi, il reprendra sa forme initiale en maintenant un contact parfait avec la structure.
• Assurer la continuité de l’isolation au niveau des jonctions, du sol, des pignons, des pannes et du faîtage.

A ce stade, sans seconde couche d’isolant, vous pouvez mettre un régulateur de vapeur et couvrir directement par un plafond fixé à la charpente.

texte=Compresser l’isolant entre
les chevrons|points=696,1230,600,1032

Mise en oeuvre, cas d’une seconde couche croisée

• Insérer l’isolant entre les lambourdes en le comprimant légèrement et en veillant à assurer la continuité de l’isolant.

texte=Placer la
deuxième
couche
de façon
croisée
sur les
supports
métalliques|points=510,207,642,207,771,684

Valeurs Caractéristiques

Epaisseur d’isolant

Epaisseur d’isolant maximum lorsqu’une contrelatte de 30 mm est utilisée avec un angle entre axe de la vis et contrelatte de 60°.
