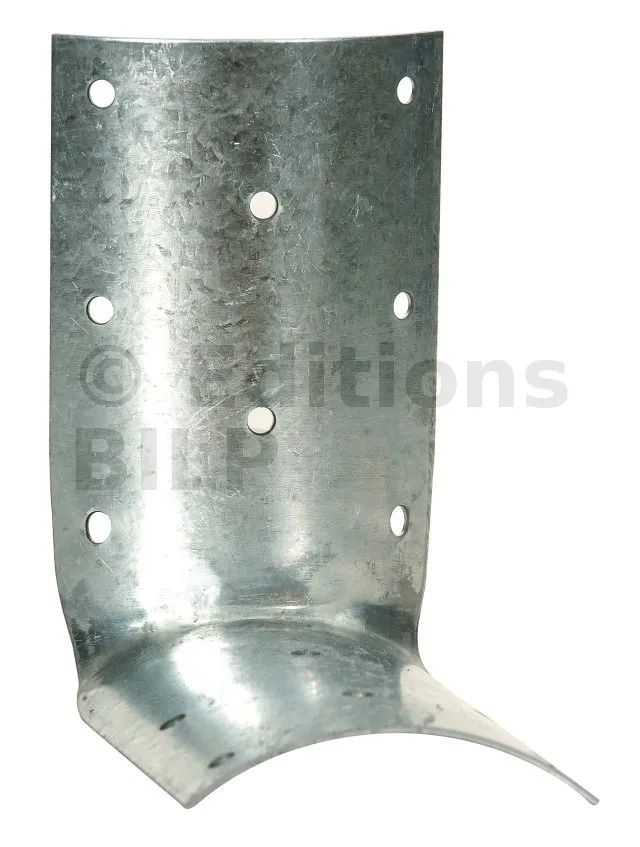

Equerre pour bois ronds - 74x123x123mm - Réf. EBR80-B_100

bientôt DISPO
Expédition estimée dans 8 jours.
4€28
  HT  / équerre

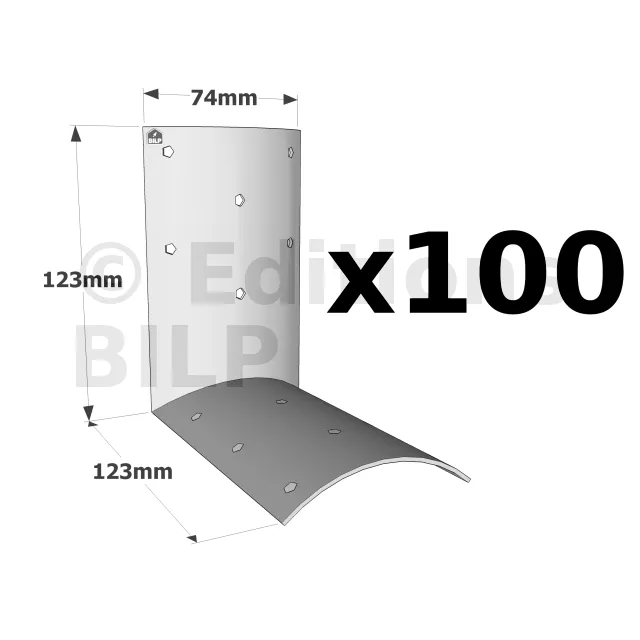

soit 427.63€ pour 100 équerres
(513.16 € TTC)

  • Référence
    EBR80-B_100
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Diamètre du bois
    80 - 140mm
  • Perçage Ø5 Aile B
    8
  • Perçage Ø5 Aile A
    6
  • Epaisseur
    1.5mm

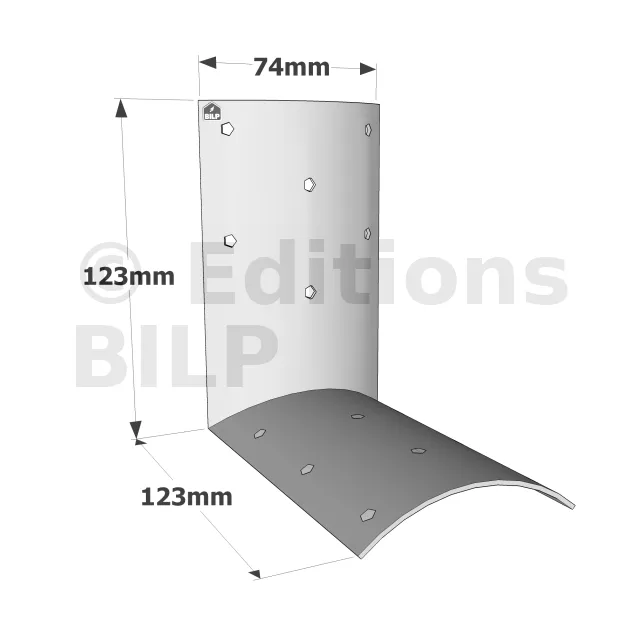

  • Largeur
    74mm
  • Hauteur
    123mm
  • Profondeur
    123mm

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1,5 ou 2 mm selon les modèles.

Avantages

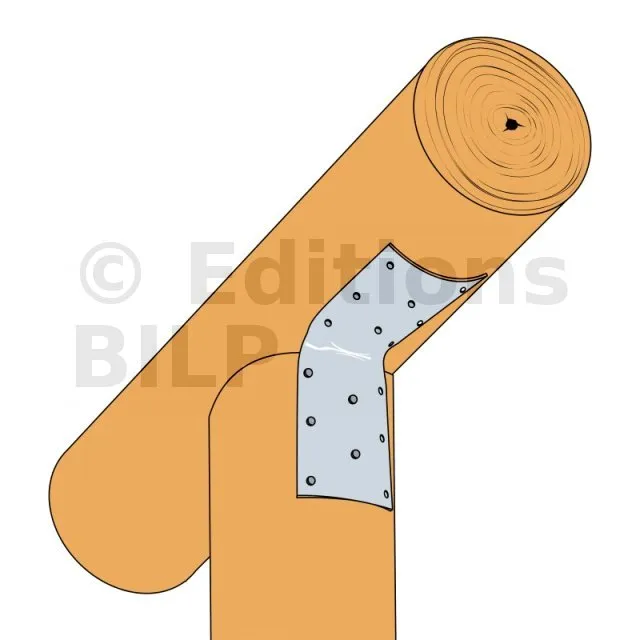

  • Simplifie l’assemblage de bois ronds.

Applications

Support

  • Porteur : bois rond traité à cœur,
  • Porté : bois massif, bois lamellé-collé, bois composite.

Domaines d’utilisation

  • Clôtures,
  • Aménagements extérieurs, …

Données techniques

Dimensions

Découper la partie à enlever du revêtement
  • 1 : revêtement extérieur
  • 2 : scie

Scier le revêtement extérieur de la maison existante à la limite de la partie qui va recevoir la nouvelle ossature. En effet, cette dernière doit impérativement être fixée contre une autre ossature constituant la structure déjà existante et non contre le revêtement extérieur.


texte=1|points=1121,1201,1251,1201,1438,873|couleur=#ffffff|couleur_fleche=#ffffff
texte=2|points=1059,660,1216,660,1484,362|couleur=#ffffff|couleur_fleche=#ffffff
Enlever les attaches du revêtement
  • 1 : clou (fixation du bardage existant)
  • 2 : pied de biche

Retirer les fixations de cette partie sciée du revêtement extérieur à l’aide d’un matériel approprié.


texte=1|points=1728,590,1643,590,1272,912
texte=2|points=1972,707,1905,707,1872,837

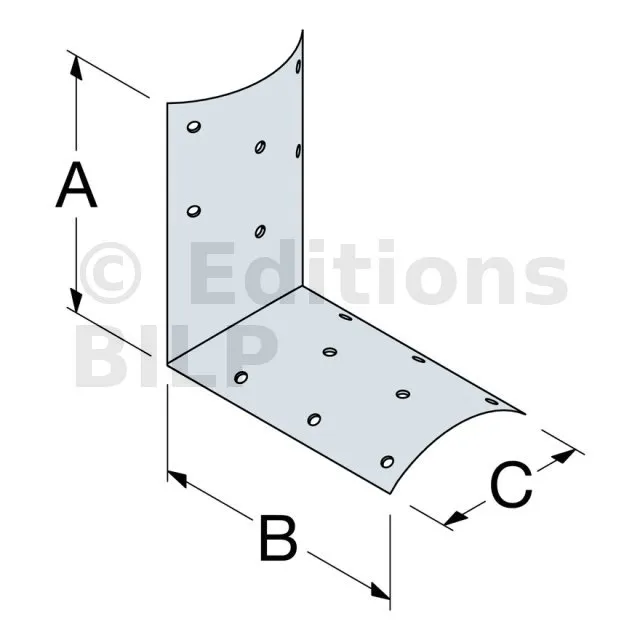

RéférencesDimensions [mm]PerçagesDiamètre du bois [mm]
A B C Ep. Aile A Aile B Diamètre du bois [mm]
Ø5 Ø5
EBR60-R 80 80 57 1.5 4 4 60-120
EBR80-B 123 123 74 1.5 6 8 80 - 140
