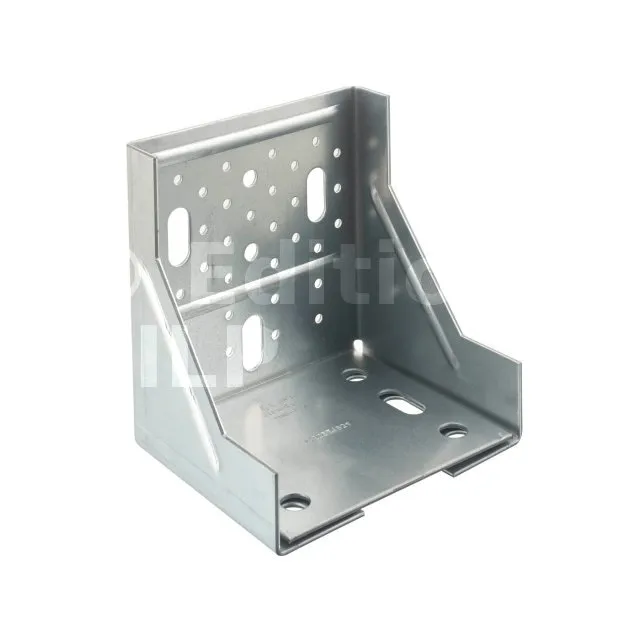

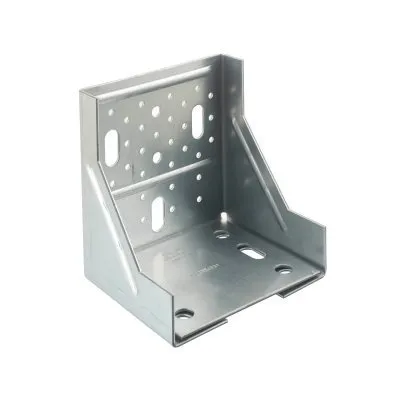

Équerre pour murs rideaux ACW - Réf. ACW155_6

Caractéristiques

Déclaration de performance : FR-DoP-e06/0106

• ETA-06/0106

Matière :

• Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346,
• Epaisseur : 2,5 mm.

Avantages

• Reprise de charges très élevées,
• Utilisable dans de nombreuses configurations.

Applications

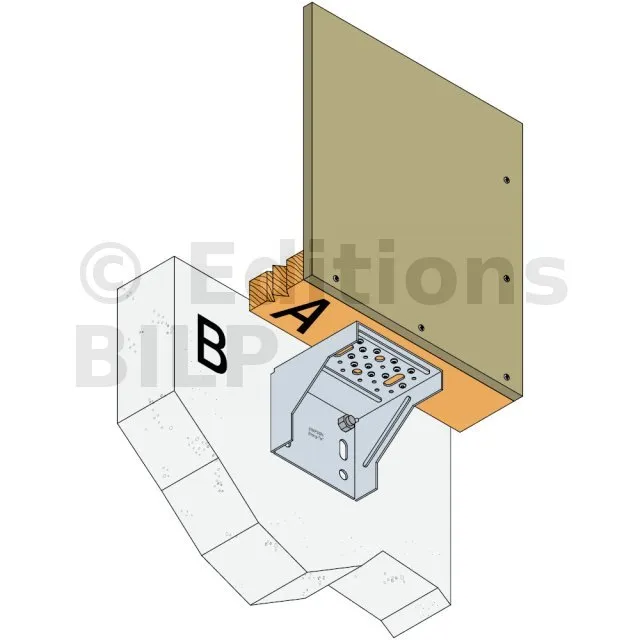

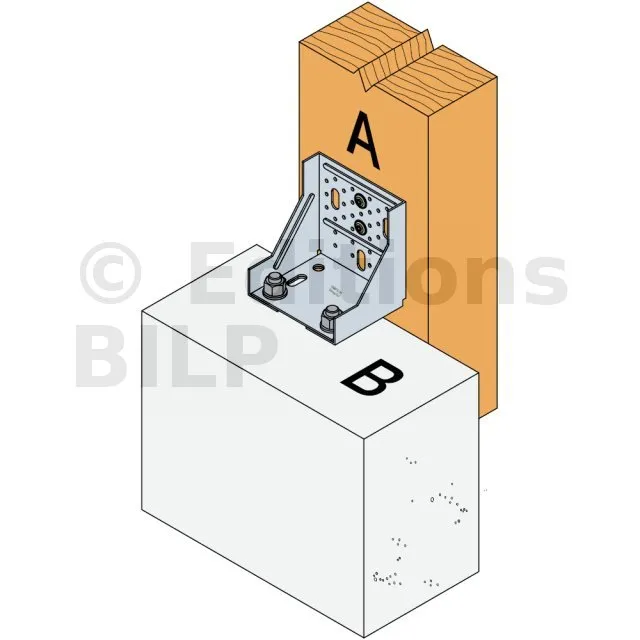

Support

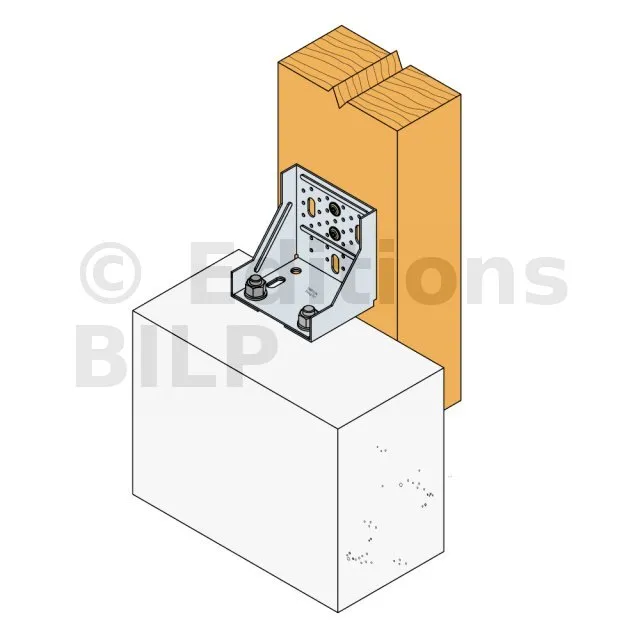

• Porteur : dalle béton,
• Porté : murs rideaux.

Domaines d’utilisation

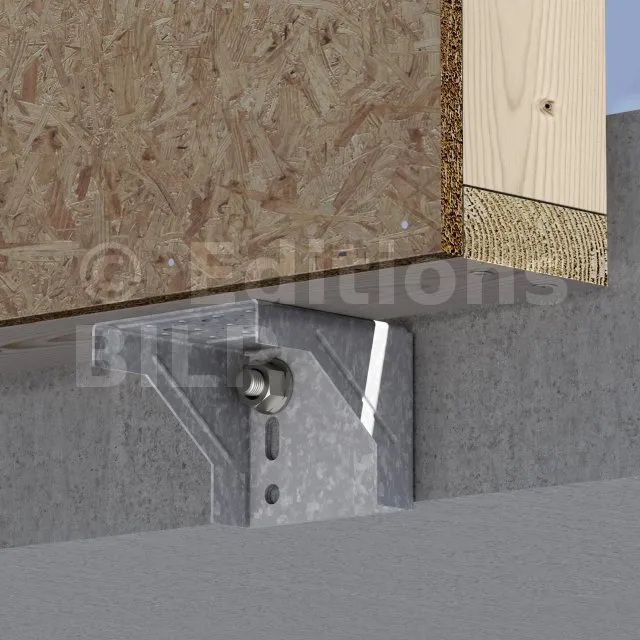

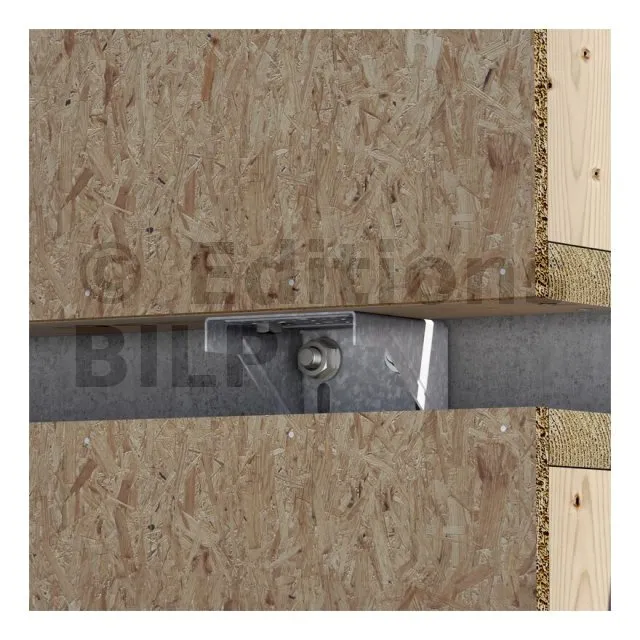

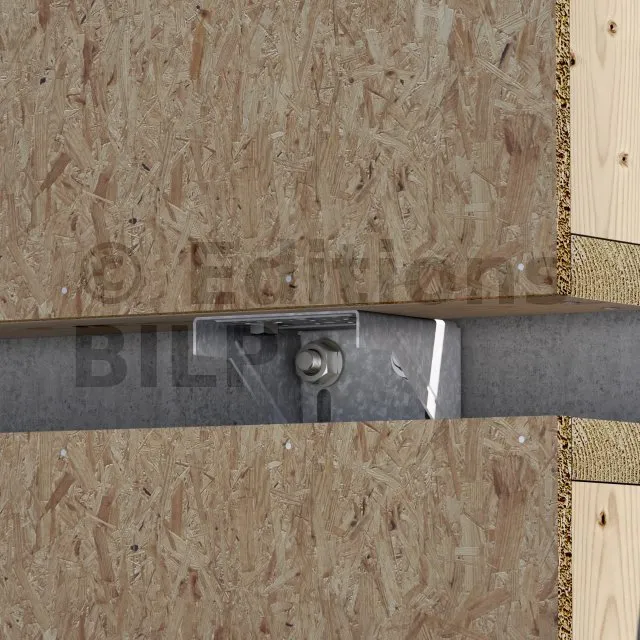

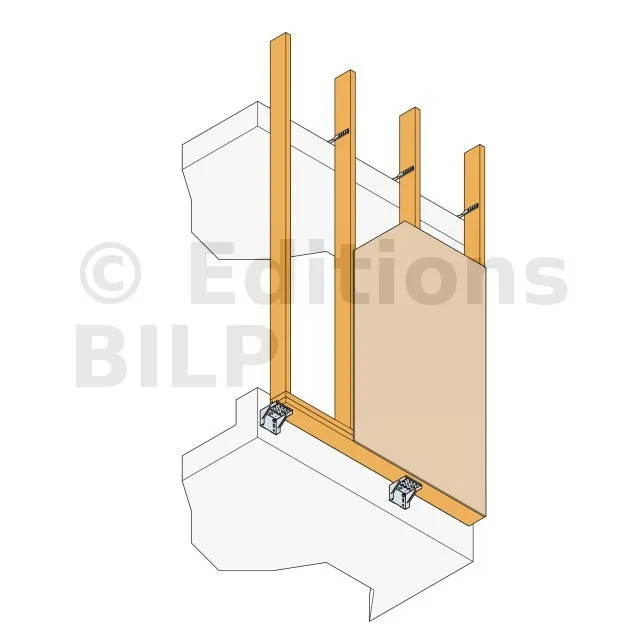

• Fixation sur dalle béton d’éléments de façade à ossature bois non porteur.

Données techniques

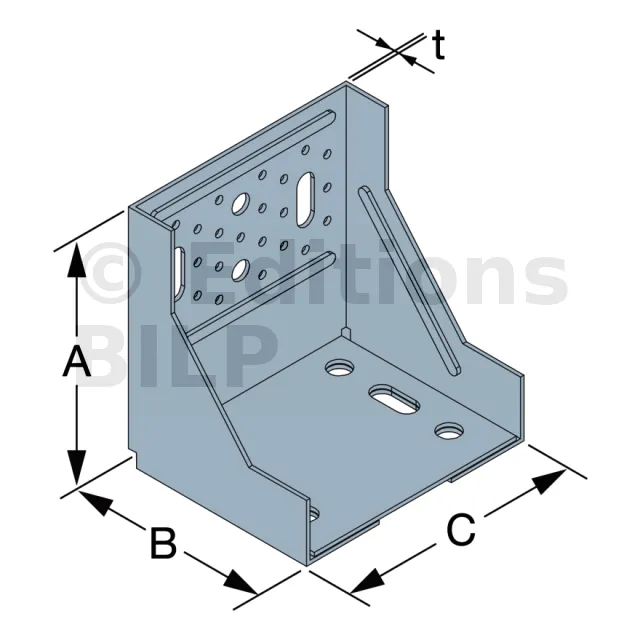

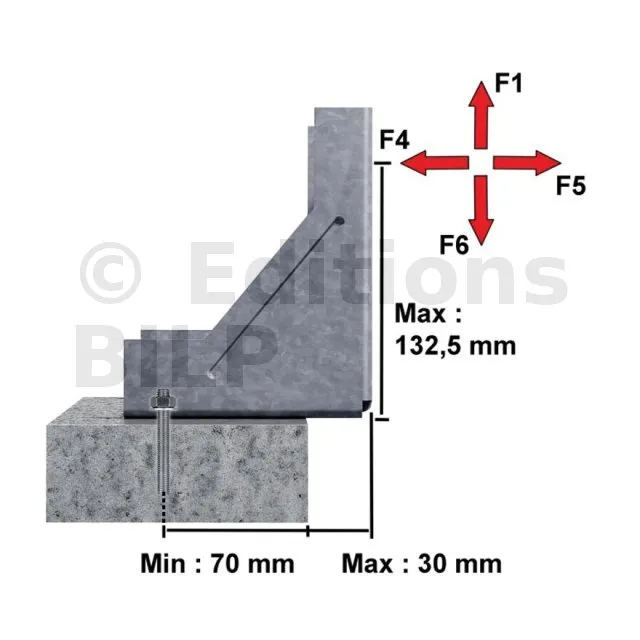

Dimensions

Fixer provisoirement le montant

d’extrémité du demi mur coté fenêtre avec le panneau déjà en place.

Une fois les trous de fixations percés, assembler les éléments de l’ossature du mur.

Aperçu du trous borgne

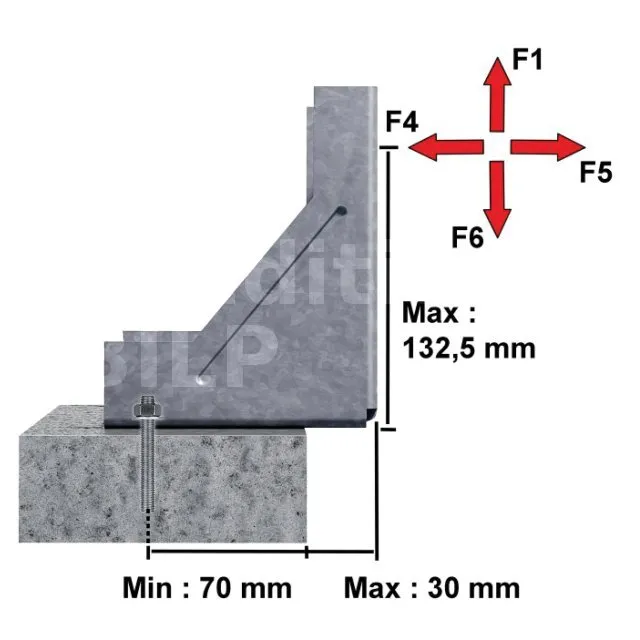

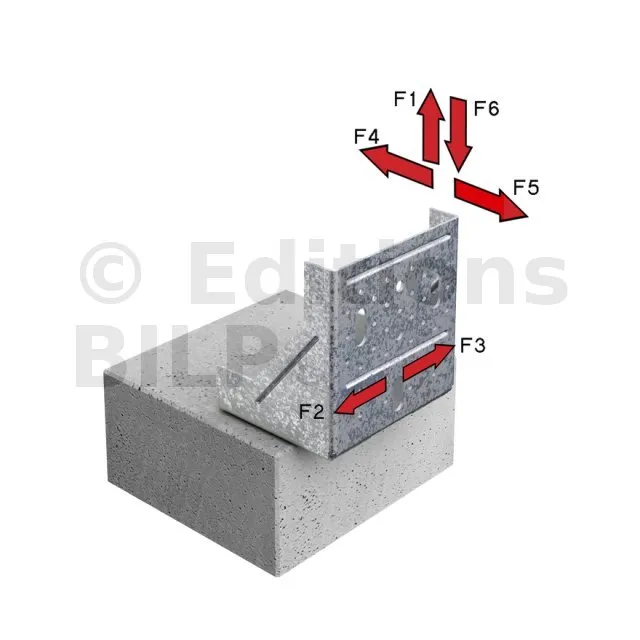

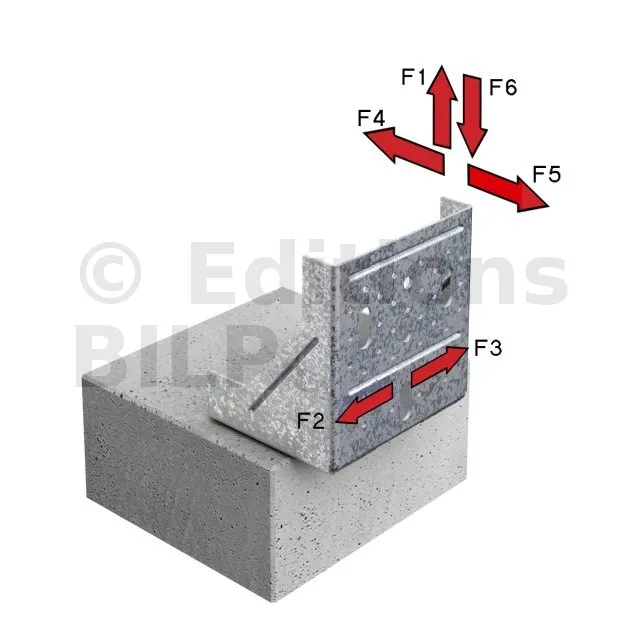

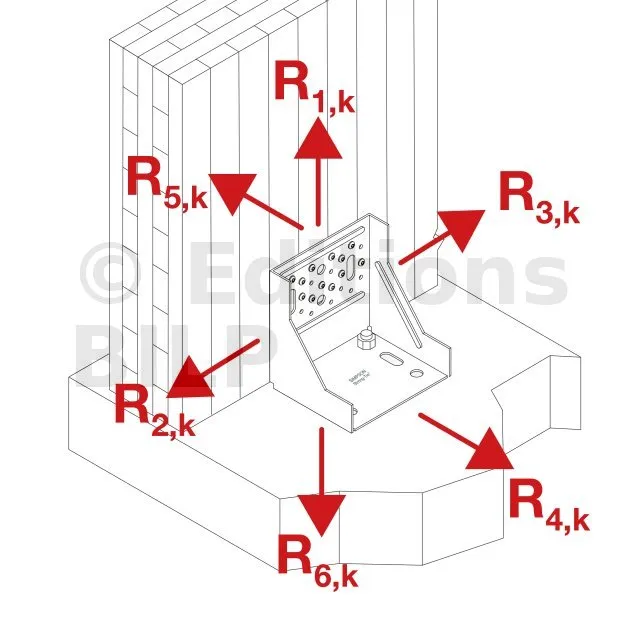

Valeurs Caractéristiques - Connexion bois C24 sur béton - Fixation en pleine dalle

Préparer la lisse basse

Ce procédé est décrit dans cet article.

Composition d’une planche de bardage

Les lames sont dotées de rainures et de languettes sur leur longueur et leur largeur. Les rainures sur la face intérieure de la lame contribuent à réduire les risques de tuilage.

texte=Rainure sur
la largeur|points=1260,378,1473,378,1800,720|couleur=#ffffff|couleur_fleche=#ffffff
texte=Rainure de la
face intérieur|points=2712,1311,2538,1311,2235,963|couleur=#ffffff|couleur_fleche=#ffffff

Les résistances données dans ce tableau sont des résistances maximum. Il convient de vérifier la reprise de charge des ancrages. Si les ancrages n’ont pas une capacité suffisante, les charges de l’ACW155 doivent être réduites. De même, si la fixation à l’élément bois est réalisée avec des boulons ou des tirefonds, il faut alors vérifier que la charge puisse être reprise par ces fixations. Enfin, les reprises de charges données pour la configuration "Sur la dalle" sont vraies uniquement s’il n’y a pas de rotation possible de l’élément bois.

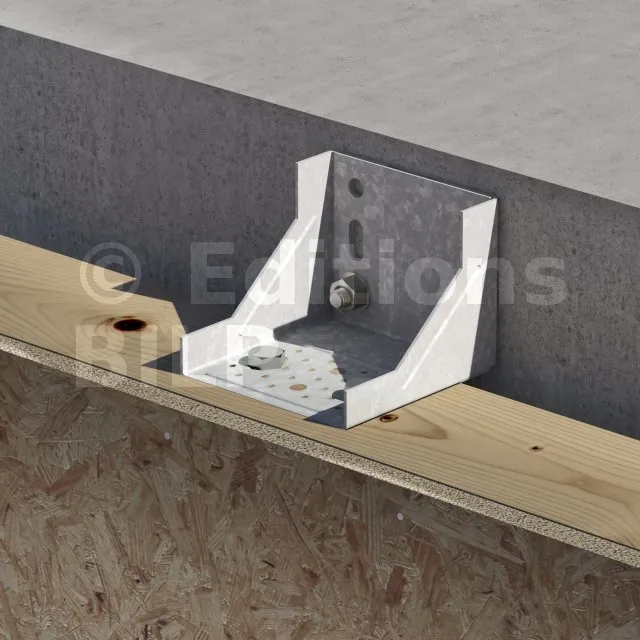

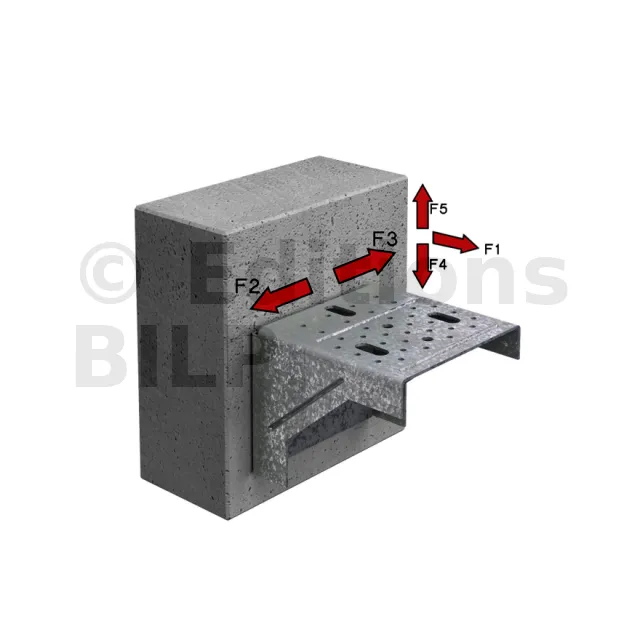

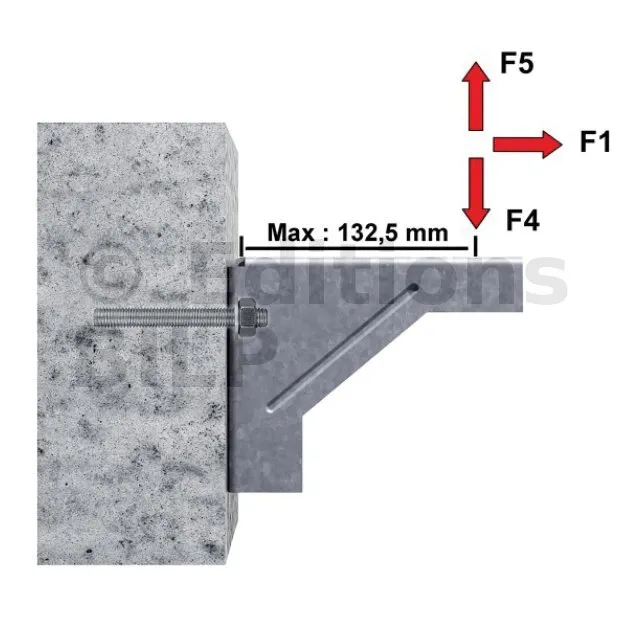

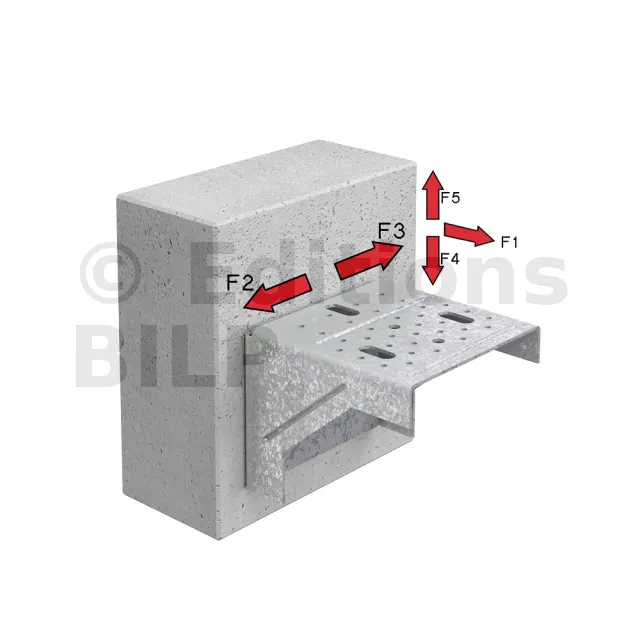

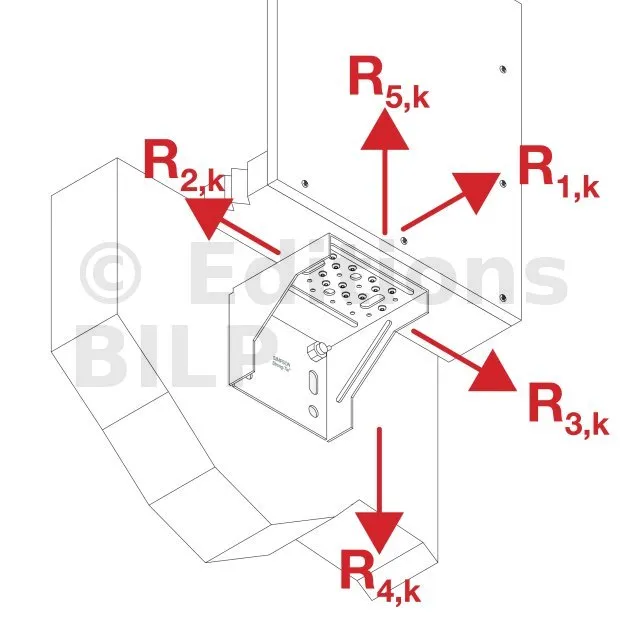

Valeurs Caractéristiques - Connexion bois C24 sur béton - Fixation proche du bord de dalle

Fixer provisoirement le montant

d’extrémité du demi mur coté fenêtre avec le panneau déjà en place.

Une fois les trous de fixations percés, assembler les éléments de l’ossature du mur.

Début de la pose

La rainure sur la largeur de la planche se trouve à droite de la planche, ce qui signifie que la pose doit commencer par le bas et à droite, avec la rainure orientée vers le mur du bâtiment.

texte=Tasseau de bardage|points=2740,802,2574,802,2155,1264|couleur=#ffffff|couleur_fleche=#ffffff
texte=Calage de la
première
planche|points=2790,1017,2683,1017,2476,1234|couleur=#ffffff|couleur_fleche=#ffffff
texte=Mur de soubassement|points=1644,1944,1843,1944,2239,1443|couleur=#ffffff|couleur_fleche=#ffffff

Les résistances données dans ce tableau sont des résistances maximum. Il convient de vérifier la reprise de charge des ancrages. Si les ancrages n’ont pas une capacité suffisante, les charges de l’ACW155 doivent être réduites. De même, si la fixation à l’élément bois est réalisée avec des boulons ou des tirefonds, il faut alors vérifier que la charge puisse être reprise par ces fixations.
