Pied de poteau carré de jardin à enfoncer - Réf. PPJET70/750
-
RéférencePPJET70/750
-
Fabricationfrançaise
-
MatériauAcier DD11 suivant NF EN 10111
-
MarqueSIMPSON Strong-Tie
-
FinitionGalvanisation à chaud suivant NF EN ISO 1461
-
Epaisseur2mm
-
Hauteur (B)150mm
-
Hauteur (D)600mm
-
Largeur (C)70mm

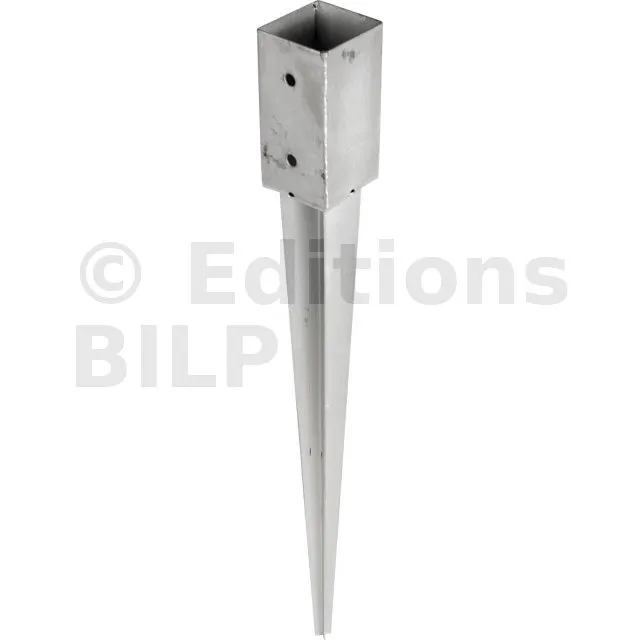

Pied de poteau carré de jardin à enfoncer
Les pieds de poteau carrés à enfoncer PPJET sont préconisés dans la réalisation de petits ouvrages tels que les clôtures de jardin. Très faciles à démonter, ils sont particulièrement adaptés pour des structures temporaires.
Caractéristiques
Matière
- Acier DD11 suivant NF EN 10111,
- Finition galvanisation à chaud suivant NF EN ISO 1461,
- Épaisseur : 2 mm (corps et platine).
Avantages
- Angles de la platine découpés pour plus de sécurité.
Applications
Support
- Porteur : terrain meuble ou compact,
- Porté : bois massif, lamellé-collé, bois composite, ...
Domaines d’utilisation
- Clôtures de jardin, panneaux, claustras,
- Abris de jardin, bûchers de jardin, carports,
- Structures légères et ouvrages temporaires de jardin.
Données techniques

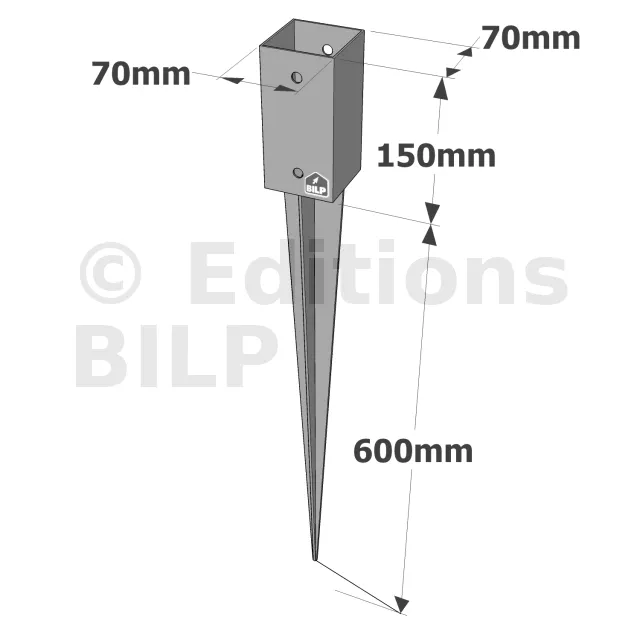

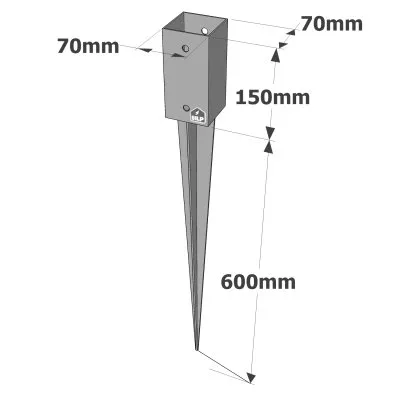

Dimensions

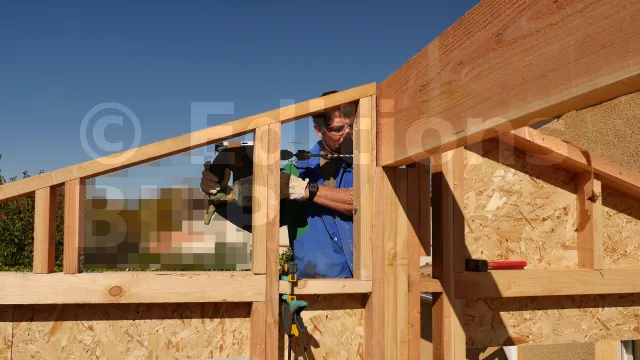

Pour réaliser cette étape, il faut d’abord déplacer les pannes sur les réservations, avant de procéder aux perçages, car les montants d’ossature empêchent le passage de la perceuse. Les trous sur les deux pannes sont réalisés en un seul passage, car les deux pannes sont bloquées entre les montants d’ossature.

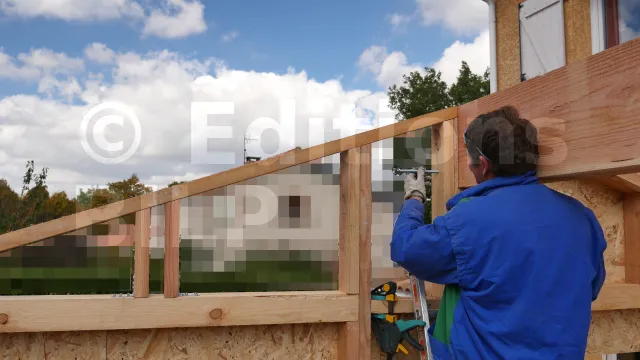

Les pannes sont fixées aux montants d’ossature à l’aide de tiges filetées munies de rondelles et d’écrous
texte=Tige filetée|points=1899,171,2035,171,2470,1024|couleur=#ffffff|couleur_fleche=#ffffff
| Références | Dimensions [mm] | Perçages | |||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | t1 | t2 | Ø11 | |
| PPJET70/750 | 70 | 150 | 70 | 600 | 2 | 2 | 4 |
| PPJET90/750 | 90 | 150 | 90 | 600 | 2 | 2 | 4 |
Les dimensions A et C sont les largeurs intérieures du pied de poteau.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Poteau :
Mise en garde
La gamme de jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent également être correctement conçues et mise en oeuvre afin d’assurer la reprise de charges latérales de vent (jambe de force, ...).

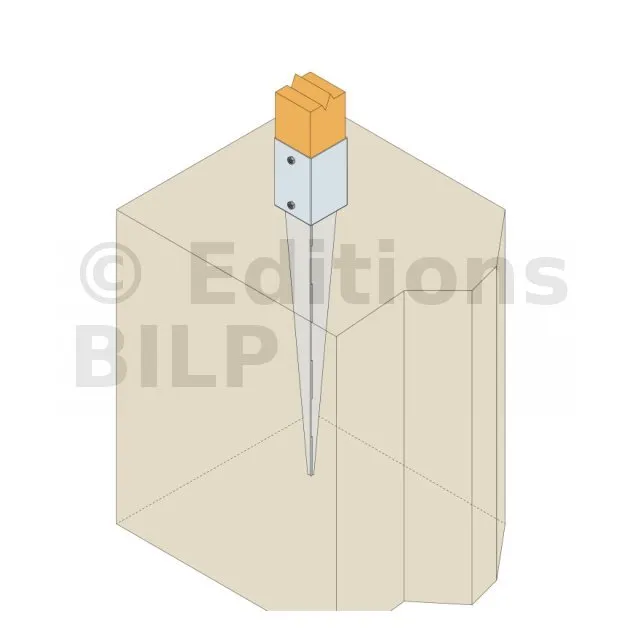

Installation
Partie basse :
1. Positionner le pied de poteau dans la structure.
2. Insérer une cale martyre dans le pied de poteau (chute de pied de poteau ou cale plastique).
3. Enfoncer le pied de poteau dans le sol en frappant bien verticalement avec une masse.
Partie haute :
1. Placer le poteau dans le pied de poteau.
2. Fixer le poteau dans le pied de poteau.

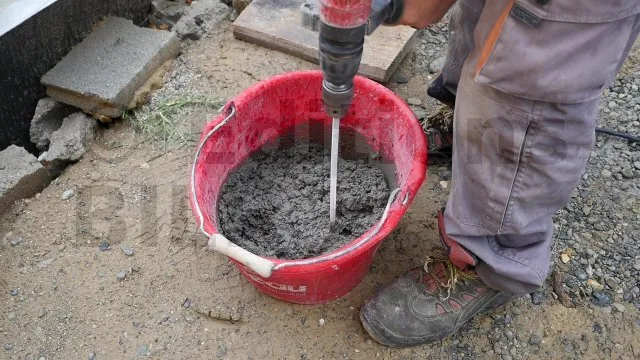

Le mortier est dosé à 275 kg/m3 soit :
| Ciment | Sable | Eau |
|---|---|---|
| 1/2 sac de 25 kg | 5,5 seaux de 10 litre | 6 litre |
Lors de la préparation du mortier, il est très important de ne pas le mouiller abondamment. Le mortier ne doit être ni trop mouillé, ni trop sec. En faisant une boule de mortier dans votre main, celui-ci ne doit pas s’effriter (trop sec), ni couler (trop mouillé).
