Finition galvanisation à chaud suivant NF EN ISO 1461,
Épaisseur : 2 mm (corps et platine).
Avantages
Angles de la platine découpés pour plus de sécurité,
Profondeur d’enfoncement de 600 mm.
Applications
Support
Porteur : terrain meuble ou compact,
Porté : bois massif, lamellé-collé, bois composite, ...
Domaines d’utilisation
Clôtures de jardin, panneaux, claustras,
Abris de jardin, bûchers de jardin, carports,
Structures légères et ouvrages temporaires de jardin.
Données techniques

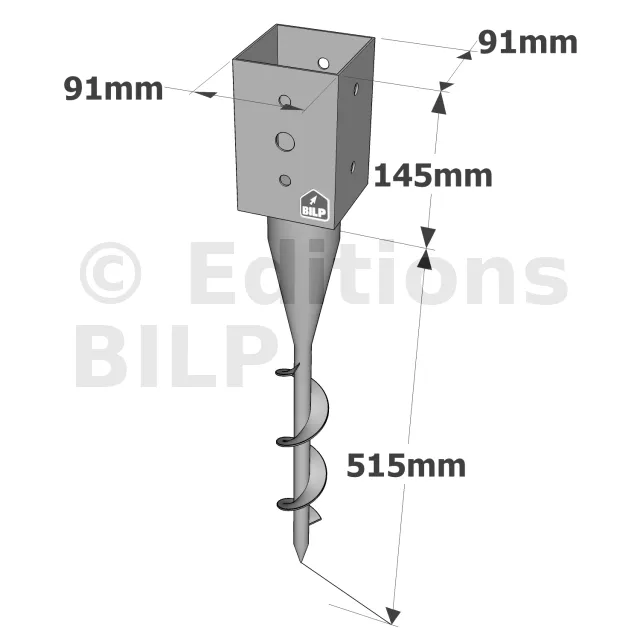

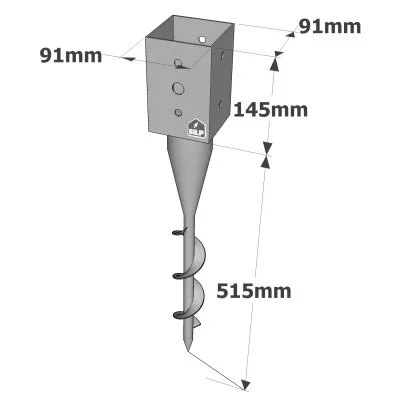

Dimensions
Insertion du cheville chimique
Ne pas utiliser le début de cartouche.
Suivre les indications pour le mélange de la résine et du durcisseur s’il s’agit de ce type de scellement.
Mettre la tête de la cartouche bien au fond des trous pour éviter les vides d’air.
Pose des tige filetée et les attentes des chaînages d’angle
Astuce : pour une meilleure adhérence entre la cheville, le support (la dalle) et l’ancre (la tige filetée), tournez la tige suivant la sens de l’aiguille d’une montre pour évacuer les bulles d’air.
Les dimensions A et C sont les largeurs intérieures du pied de poteau.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en garde
La gamme de jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent également être correctement conçues et mises en oeuvre afin d’assurer la reprise de charges latérales de vent (jambe de force, ...).
Installation Partie basse :
1. Positionner le pied de poteau poteau dans la structure.
2. Insérer horizontalement une tige dans la partie supérieure du pied de poteau afin de servir de bras de levier.

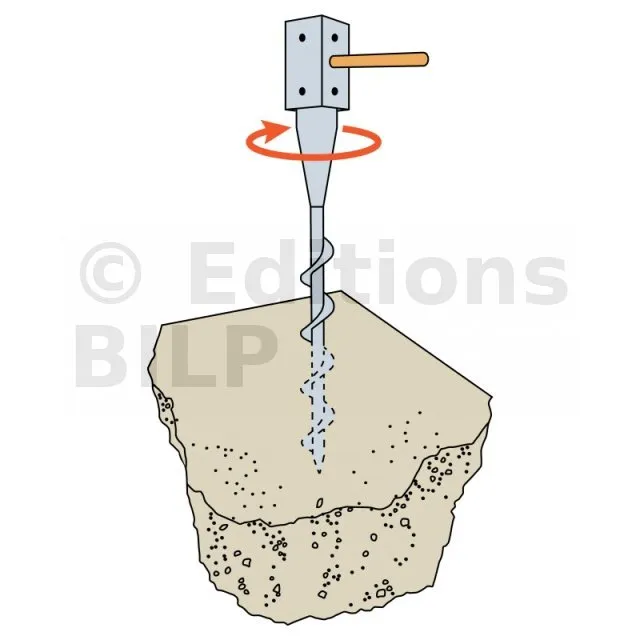

3. Enfoncer le pied de poteau dans le sol en vissant, bien verticalement, à l’aide de la tige.
Partie haute :

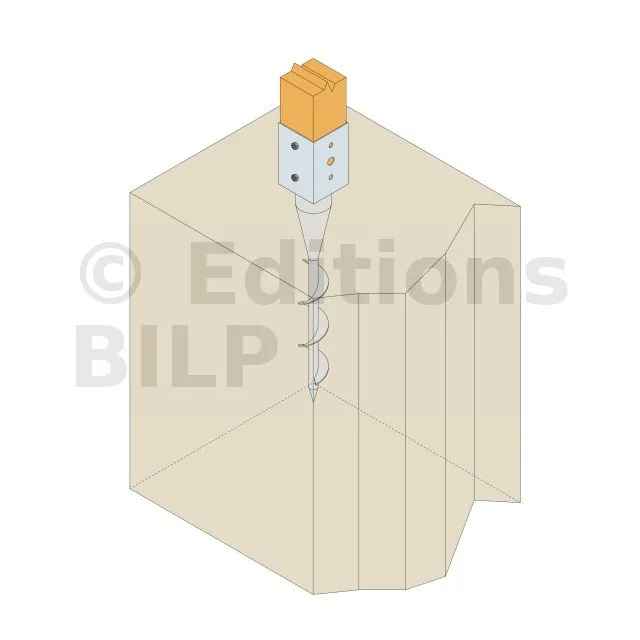

1. Placer le poteau dans le pied de poteau.
2. Fixer le poteau dans le pied de poteau.
