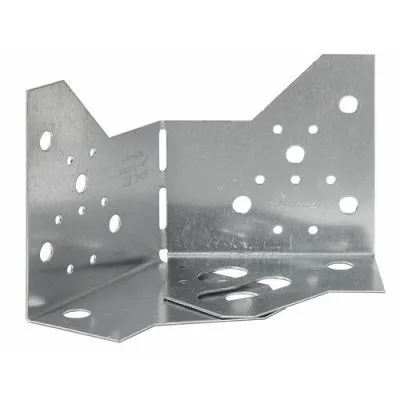

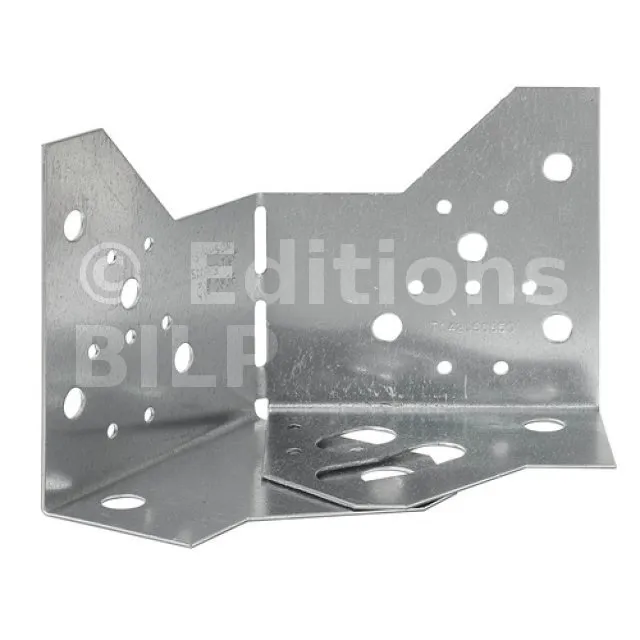

Équerre réglable pour terrasse bois - Fixation poutre bois de hauteur 125 à 200mm - Réf. ABF120

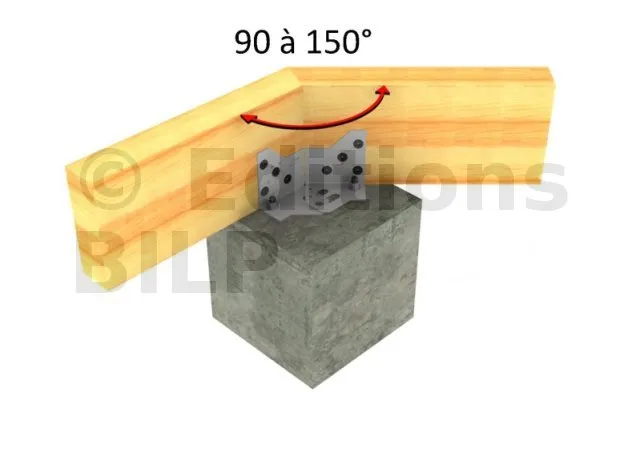

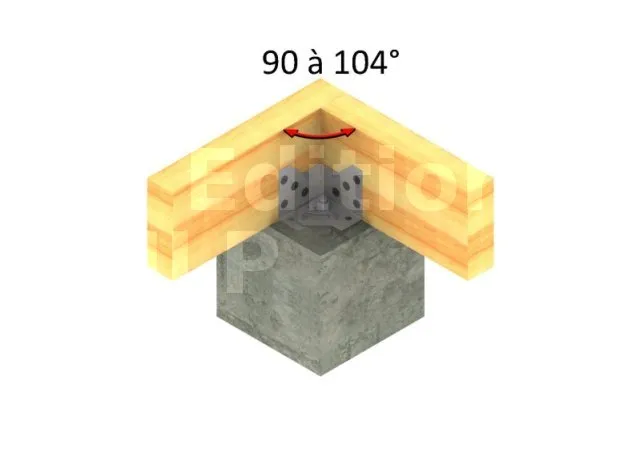

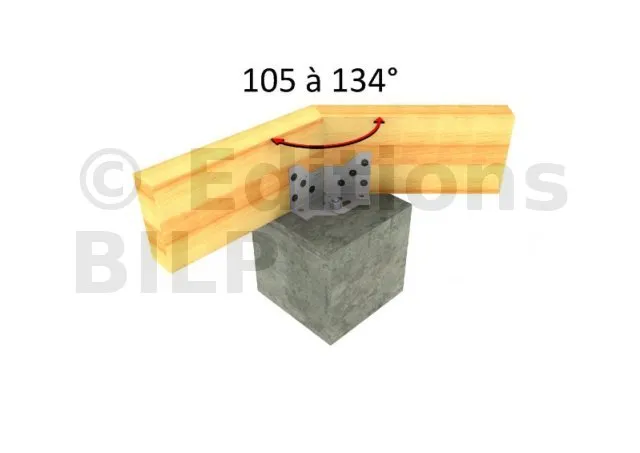

L’équerre ABF120 est préconisée dans la réalisation d’une ceinture porteuse de terrasse bois sur plot de béton. Elle est réglable en angle sur chantier et permet d’obtenir un angle intérieur de 90° à 150°. Des repères visuels sur la pièce permettent d’obtenir un ajustement à angle souhaité.

EN STOCK
Expédition immédiate disponible pour 13 unité(s).
13€44
  HT  / Équerre
(16.13 € TTC)

  • Référence
    ABF120
  • Epaisseur
    1.5mm
  • Fabrication
    Française
  • Matériau
    S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Aile horizontale
    2Ø14 - 2Oblong Ø18
  • Aile verticale
    14Ø5 - 8Ø10
  • Largeur (B)
    60mm
  • Hauteur
    120mm
  • Largeur (D)
    100mm
  • Profondeur
    120mm

Caractéristiques

Matière

  • S250GD + Z275 suivant NF EN 10346
  • Épaisseur 1,5 mm

Avantages

  • Équerre réglable sur chantier
  • Fixation modulable en fonction de la configuration
  • Notice de montage téléchargeable

Applications

Support

  • Porteur : plot béton
  • Porté : bois massif, bois composite, bois lamellé-collé

Domaines d’utilisation

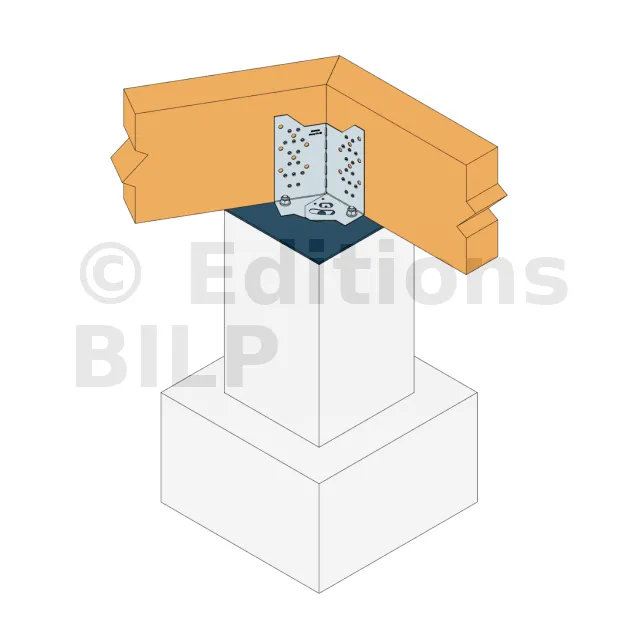

  • Fixation de poutre bois (bois lamellé-collé, bois massif...) de hauteur 125 à 200 mm sur plot béton
  • Réalisation de ceinture périphérique de terrasse bois

Données techniques

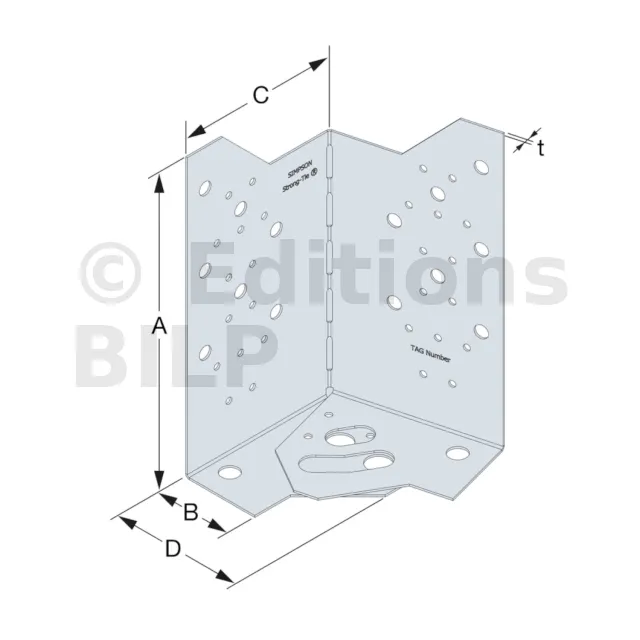

Dimensions
Coulage de la semelle dans un premier temps
RéférencesSection de bois [mm]Dimensions [mm]Perçages
Largeur minimum Hauteur mini-maxi A B C D Épaisseur Aile horizontale Aile verticale
Ø14 Oblong Ø18 Ø5 Ø10
ABF120 64 125-200 120 60 120 100 1.5 2 2 14 8
