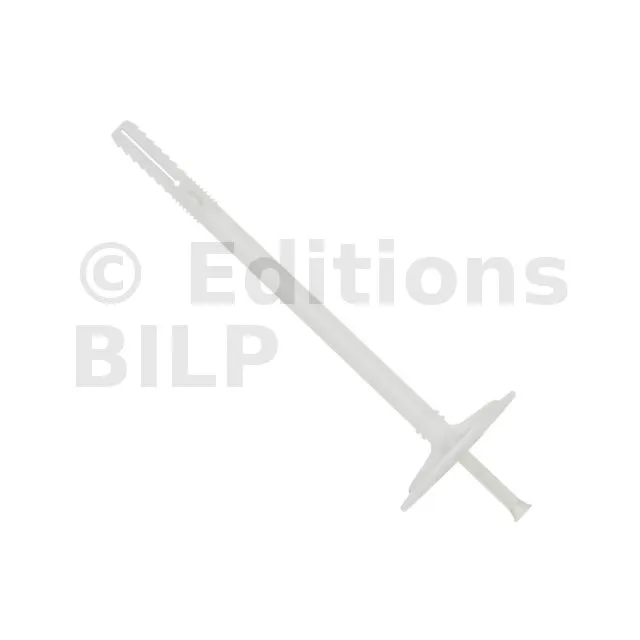

Cheville d’isolation à frapper avec clou en plastique pour isolants thermiques souple et rigide extérieurs IPA
La cheville IPA a été conçue pour la fixation des isolants thermiques souples et rigides. Elle est très simple à poser et se fixe sur tous supports.
-
Référence
-
Fabricationfrançaise
-
MatériauPolypropylène
-
Diamètre (D1)10mm
-
MarqueSIMPSON Strong-Tie
-
Profondeur d’ancrage (hef)ABC : 25mm ; D : 40mm ; E : 60mm
-
Profondeur minimale de perçage [h1]ABC : 35mm ; D : 50mm ; E : 70mm
-
Épaisseur Isolant Maxi Béton, brique creuse & pleine (ABC) [mm]155
-
Épaisseur isolant Maxi Parpaing (D) [mm]140
-
Épaisseur Isolant Maxi Béton cellulaire (E) [mm]120
Caractéristiques
Agréments techniques : ETA-14/0342 ;
Déclarations de performance : FR-DoP-IPA ;
Matière
- Polypropylène.
Avantages
- Fixations d’isolant jusqu’à 195 mm d’épaisseur,
- Pointes en polypropylène pour une diminution des ponts thermiques,
- Rondelles 60 et 90 mm pour un plaquage parfait des isolants rigides et souples,
- Bonne expansion dans tous les types de supports,
- Qualifié pour systèmes ETICS.
Applications
Support
- Béton non fissuré,
- Brique creuse et brique pleine,
- Parpaing et béton cellulaire.
Domaines d’utilisation

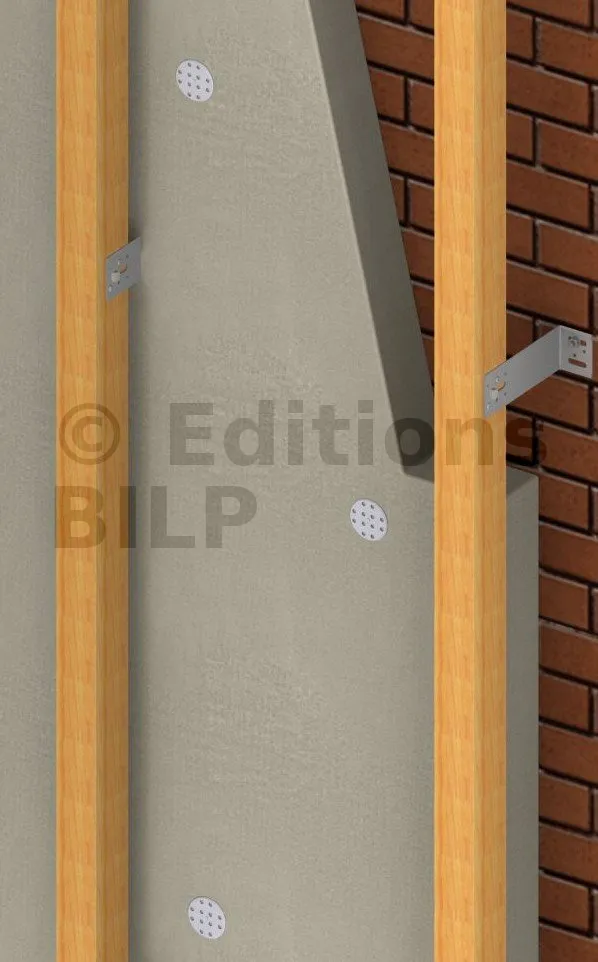

- Isolation des bardages rapportés sur ossature bois et/ou métallique avec équerres,

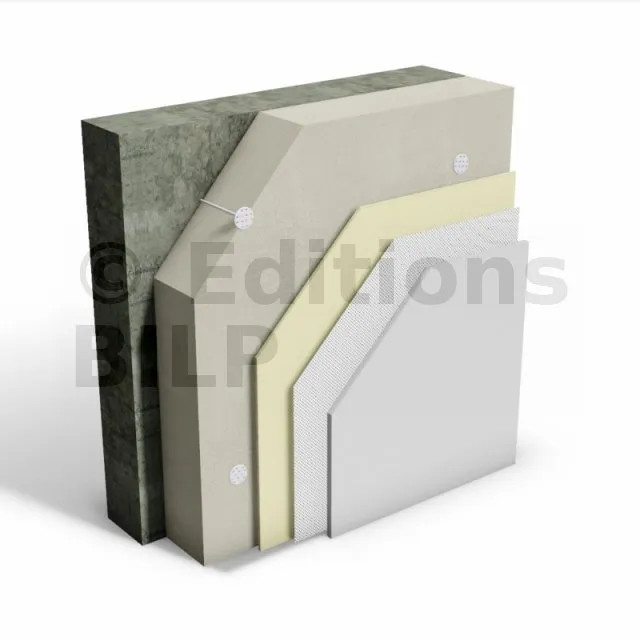

- Isolation par enduit sur isolant (ETICS-External Thermal Insulation Composit System).
Données techniques
Données d’installation
Les chutes de planches seront utilisées pour les lignes de bardage supérieures. Il faut mesurer au fur et à mesure de la pose et répartir les coupes sur toute la surface du mur.
La coupe est réalisée avec une scie à onglet.
| Références | Ø cheville [mm] | Longueur [mm] | Épaisseur Isolant Maxi Béton, brique creuse & pleine (ABC) [mm] | Épaisseur isolant Maxi Parpaing (D) [mm] | Épaisseur Isolant Maxi Béton cellulaire (E) [mm] | Prof. d’ancrage (ABC) [[hef] mm] | Prof. d’ancrage (D) [[hef] mm] | Prof. d’ancrage (E) [[hef] mm] | Prof. mini de perçage (ABC) [[h1] mm] | Prof. mini de perçage (D) [[h1] mm] | Prof. mini de perçage (E) [[h1] mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| IPA10140 | 10 | 140 | 115 | 100 | 80 | 25 | 40 | 60 | 35 | 50 | 70 |
| IPA10160 | 10 | 160 | 135 | 120 | 100 | 25 | 40 | 60 | 35 | 50 | 70 |
| IPA10180 | 10 | 180 | 155 | 140 | 120 | 25 | 40 | 60 | 35 | 50 | 70 |
| IPA10200 | 10 | 200 | 175 | 160 | 140 | 25 | 40 | 60 | 35 | 50 | 70 |
| IPA10220 | 10 | 220 | 195 | 180 | 160 | 25 | 40 | 60 | 35 | 50 | 70 |
Charges en traction
| Références | Longueur [mm] | Ø cheville [mm] | Traction [Rds,N] [kN] | ||||
|---|---|---|---|---|---|---|---|
| Béton non fissuré C16/20 | Brique pleine | Brique Creuse | Parpaing | Béton cellulaire | |||
| IPA10140 | 140 | 10 | 0.2 | 0.17 | 0.14 | 0.1 | 0.2 |
| IPA10160 | 160 | 10 | 0.2 | 0.17 | 0.14 | 0.1 | 0.2 |
| IPA10180 | 180 | 10 | 0.2 | 0.17 | 0.14 | 0.1 | 0.2 |
| IPA10200 | 200 | 10 | 0.2 | 0.17 | 0.14 | 0.1 | 0.2 |
| IPA10220 | 220 | 10 | 0.2 | 0.17 | 0.14 | 0.1 | 0.2 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Précisions d’usage
Le choix de la cheville s’effectue en fonction de l’épaisseur du support. De plus, les cahiers 3316 & 3194 du CSTB préconisent d’adapter le diamètre des rosaces en fonction du type d’isolant :
Sur isolant rigide : diamètre de rosace = 60 mm*
- Polystyrène expansé,
- Polystyrène extrudé,
- Panneau de laine minérale rigide.

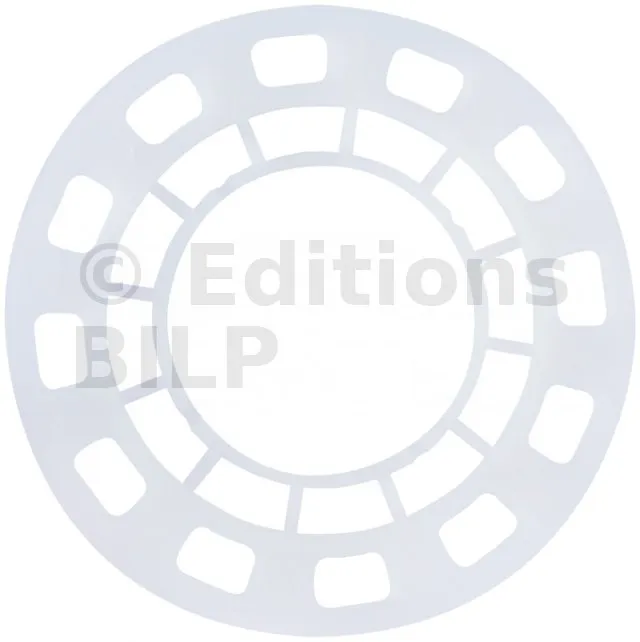

Sur isolant souple : diamètre de rosace = 90 mm*
- Rouleaux de laine minérale,
- Fibre de bois,
- Chanvre,
- Ouate de cellulose.
* Les deux rondelles sont fournies.
Nombre de fixations / m² :
- Panneaux à dérouler entre chevrons = 2.6/m²,
- Fixation sans participation de l’ossature = 3.3/m²,
- Fixation avec participation de l’ossature = 2.2/m².
Fixez la planche aux extrémités à l’aide de clous et d’un marteau. L’utilisation d’une cloueuse n’est pas recommandée car il faut vérifier l’horizontalité en même temps.

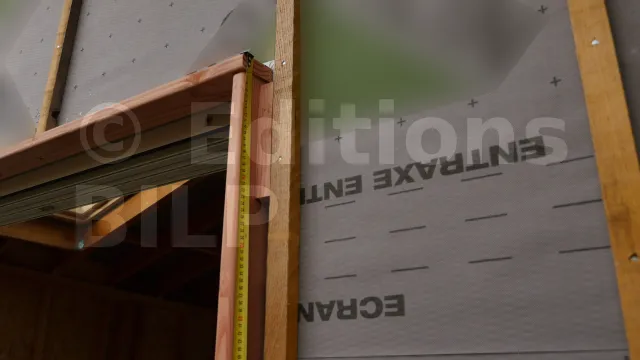

Pour éviter les découpes de la planche au niveau de la tapée horizontale, il est nécessaire de veiller à ce que la distance entre celle-ci et la première planche corresponde au nombre de lignes de planches requises. Ainsi, la ligne au-dessus de la tapée doit être placée juste au-dessus, bien alignée et sans découpe inesthétique. Il convient ensuite de repérer l’emplacement de la première planche.
texte=Tapée horizontale|points=1761,180,1472,180,1228,445|couleur=#ffffff|couleur_fleche=#ffffff

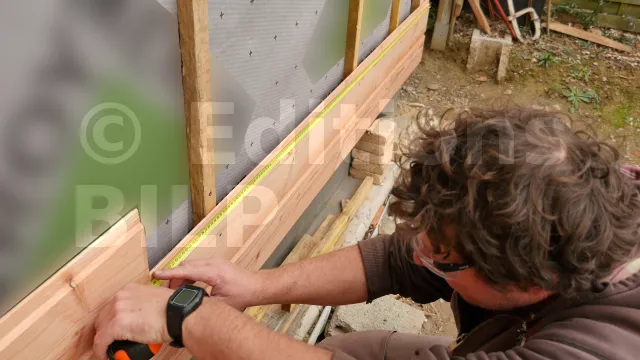

Il existe plusieurs méthodes pour mesurer la distance entre les têtes des planches de la première ligne et les tapées horizontales (alignement de la première ligne). La plus simple est d’utiliser un niveau laser, mais comme ce chantier est en auto-construction, nous n’en disposons pas et devons donc utiliser un mètre à ruban.
La chute de la planche sur l’autre côté de l’ouverture est utilisée ici. Les autres planches de la première ligne sont posées en suivant les mêmes procédures que pour la première. Il est très pratique d’avoir une autre personne pour soutenir la planche et s’assurer de son alignement horizontal.
Ne pas appuyer trop fort sur la mine pour éviter de faire des taches sur les planches.
Pour obtenir une belle finition, veillez à ce que les clous soient bien alignés horizontalement.
Le ratio est de deux clous par point de fixation ou par point de contact avec les tasseaux de bardage.
Pour permettre le retrait et la dilatation du bois, mais surtout pour ventiler les extrémités des planches, il est nécessaire de laisser un espace d’au moins 4 mm entre les planches et la tapée.
