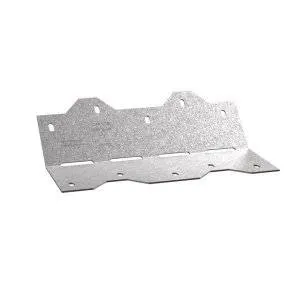

Equerre à angle ajustable
L‘équerre à angle ajustable LS est réglable sur chantier de 0 à 135 °. Elle n‘est pliable qu‘une fois.
Caractéristiques
Déclaration de performance : FR-DoP-e06/0106
Matière :
- Acier galvanisé G90,
- Epaisseur : 1,2 mm.
Avantages
- Perçages oblongs facilitant le clouage pour les angles fermés,
- Angle réglable sur chantier de 0 à 135°.
Applications
Support
- Porteur : bois massif, lamellé-collé, profilés et bois composite, fermes triangulées, ...
- Porté : bois massif, lamellé-collé, profilés et bois composite, fermes triangulées, ...
Domaines d’utilisation
- Tous assemblages à angle non standard.
Données techniques
Dimensions
Fixation avec une cloueuse
Le ratio de clous est de deux clous par point de fixation ou par point de contact avec les tasseaux de bardage.
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||
|---|---|---|---|---|---|---|
| A | B | C | t | OblongØ4x7 | OblongØ4x7 | |
| LS30 | 57 | 57 | 86 | 1.2 | 3 | 3 |

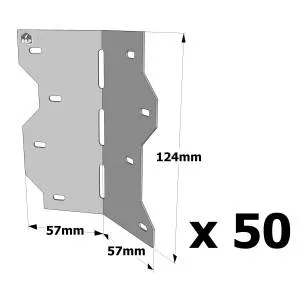

| LS50 | 57 | 57 | 124 | 1.2 | 4 | 4 |

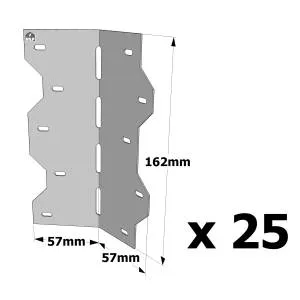

| LS70 | 57 | 57 | 162 | 1.2 | 5 | 5 |
Valeurs Caractéristiques - Connexion bois sur bois - Clouage total - 1 équerre
| Références | Valeurs caractéristiques- Connexion bois sur bois - Clouage total | ||
|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN] | ||
| Aile A | Aile B | R2.k = R3.k | |
| Qté | Qté | CNA3,7x50 | |
| LS30 | 3 | 3 | 2.8 |
| LS50 | 4 | 4 | 4.3 |
| LS70 | 5 | 5 | 4.4 |
