Equerre nervurée à pan coupé

Les équerres nervurées à pan coupé type ENPC sont étudiées pour fixer les dormants des menuiseries extérieures avec joint d‘étanchéité. Un large choix de dimensions permet de répondre à l‘ensemble des situations rencontrées sur chantier.

bientôt DISPO
Expédition estimée dans 8 jours.
0€45
  HT
soit 44.71€ pour 100 équerres
(53.65 € TTC)

  • Référence
  • Epaisseur
    1.5mm
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Largeur (C)
    30mm
  • Profondeur (B)
    81mm
  • Perçages Aile B
    1Ø9 - 1Ø9x20
  • Perçages Aile A
    1Ø6.5x20

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1,5 mm.

Avantages

  • Gamme large pour une variété d’utilisations,
  • Utilisable sur bois et sur béton,
  • Trous oblongs facilitant l’ajustement des assemblages,
  • Respecte le DTU36.5.

Applications

Support

  • Porteur : menuiserie PVC, bois, aluminium, acier,
  • Porté : bois, béton, acier.

Domaines d’utilisation

  • Fixation de menuiseries intérieures et extérieures.

Données techniques

Dimensions et Valeurs Admissibles

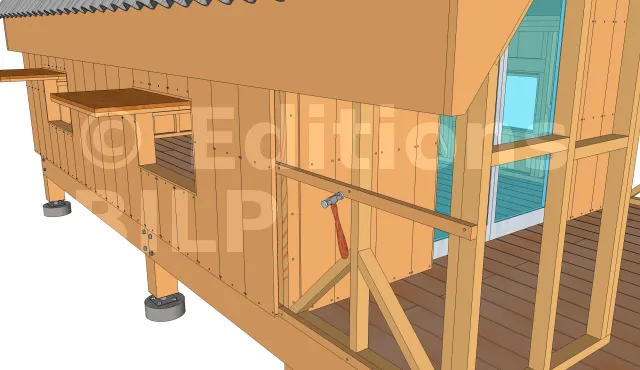

Fixer les tasseaux de bardage
  • 1 : tasseau de bardage

Les tasseaux de bardage vont, dans ce cas, solidariser le bâtiment existant et l’extension.


texte=1|points=601,1351,709,1351,1173,1282
texte=
|points=709,1351,1206,708

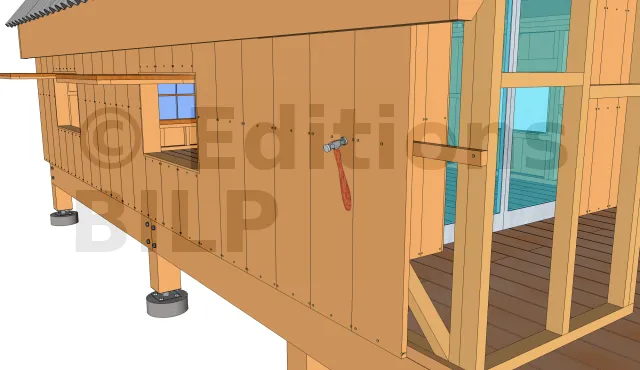

Poser le bardage
  • 1 : tasseau de bardage


texte=1|points=844,1274,926,1274,1239,1085

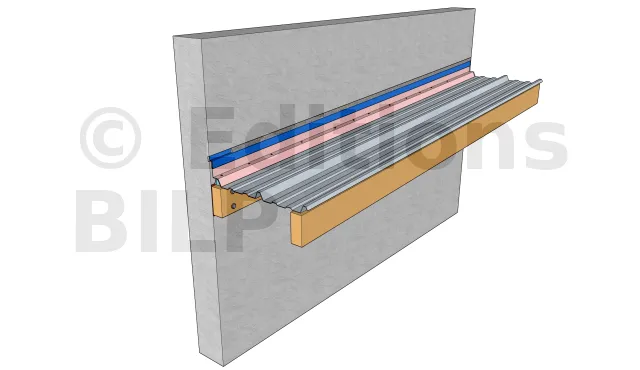

Technique de raccordement d’une toiture sur un mur plein
  • 1 : Mur plein
  • 2 : Mortier
  • 3 : Bande de solin
  • 4 : Pontet
  • 5 : Bande de solin
  • 6 : Fixation de la muralière
  • 7 : Muralière
  • 8 : Bac acier

L’étanchéité face à la pluie du raccord entre le mur et la toiture est réalisée au moyen d’un solin qui est fixé au droit des mortiers. La fixation de la toiture au support se fait par des chevilles à expansion enfoncées au minimum à 60 mm dans le mur.


texte=1|points=417,366,487,366,730,445
texte=2|points=1188,318,1105,318,994,535|couleur=#ffffff|couleur_fleche=#ffffff
texte=3|points=417,528,487,528,820,623
texte=4|points=417,644,487,644,842,706
texte=5|points=417,786,819,763
texte=6|points=417,912,487,912,900,797
texte=7|points=417,1050,487,1050,860,845
texte=8|points=417,1179,417,1179,1051,783

RéférencesDimensions [mm]Perçages Aile APerçages Aile BValeurs admissibles suivant DTU36.5 [daN]
A B C Ep. Ø6.5 Ø6.5x20 Ø6.5x30 Ø6.5x45 Ø9 Ø9x20 R1.d
ENPC55/1.5 55 81 30 1.5 - 1 - - 1 1 12
ENPC70/1.5 70 81 30 1.5 - - 1 - 1 1 12
ENPC85/1.5 85 81 30 1.5 - - - 1 1 1 12
ENPC100/1.5 100 81 30 1.5 1 - - 1 1 1 12
ENPC115/1.5 115 81 30 1.5 2 - - 1 1 1 12
ENPC130/1.5 130 81 30 1.5 3 - - 1 1 1 12
ENPC145/1.5 145 81 30 1.5 4 - - 1 1 1 12
