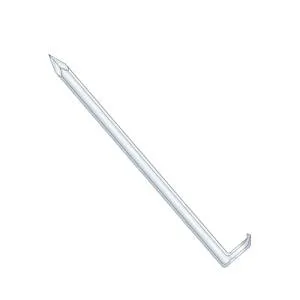

Pointe cannelée crochet tête en L - diamètre 6mm
La pointe cannelée crochet tête en L en acier galvanisé à chaud est préconisée pour la fixation de support de couvertures.
Caractéristiques
Matière
- Acier galvanisé à chaud 50µm.
Avantages :
- Tête en « L » : spécialement étudiée pour la fixation de support de couverture,
- Pointe cannelée : limite la fissuration du bois en comparaison d’une pointe de section ronde ou carrée.
Applications
Support
- Fixation d’éléments bois sur bois.
Domaines d’utilisation :
- Charpente,
- Fixations de support de couvertures.
Données techniques :
Cette partie remplit le rôle de gouttière et présente un recouvrement (chevauchement) avec les raccords latéraux pour faciliter l’écoulement de l’eau et empêcher les infiltrations. Elle s’emboîte avec le revêtement extérieur de la fenêtre ainsi qu’avec les parties latérales du raccord de toit.
Il est nécessaire d’avoir trois personnes pour réaliser cette opération : une pour maintenir l’ouvrant et deux autres pour glisser les articulations du mécanisme de la fenêtre dans les charnières. Ensuite, il faut vérifier si la fenêtre s’ouvre et se ferme correctement, ainsi que l’alignement de l’ouvrant par rapport au bâti.
| Références | Code article | Dimensions fixation [mm] | ||||
|---|---|---|---|---|---|---|
| d | l | Lh | lh | ht | ||
| LHN6.0X230 | 75046 | 6 | 230 | 30 | 18.5 | 7 |
| LHN6.0X250 | 75047 | 6 | 250 | 30 | 18.5 | 7 |
| LHN6.0X280 | 75048 | 6 | 280 | 30 | 18.5 | 7 |
| LHN6.0X300 | 75049 | 6 | 300 | 30 | 18.5 | 7 |
