Pied de poteau réglable en largeur - à SCELLER - Réf. CMS

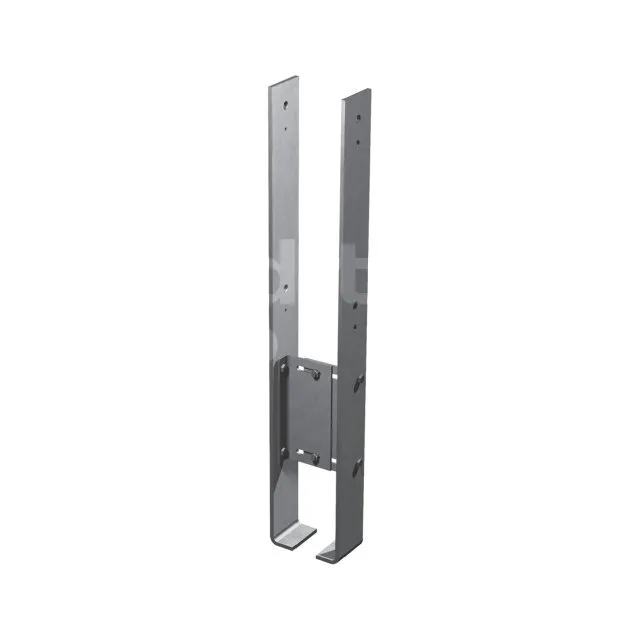

Les pieds de poteaux CMS sont constitués de deux pièces en acier galvanisé pour une utilisation en extérieur. Il s’agit d’un pied de poteau réglable en largeur pour des poteaux allant de 80 à 140 mm.

bientôt DISPO

Expédition estimée dans 10 jours.

105€⁷⁷

HT / Pied de poteau

(126.92 € TTC)

Largeur :
- 80-140mm
Profondeur :
- 80mm
Autres choix

Référence

CMS
Fabrication

Française
Matériau

Acier S235JR suivant NF EN 10025, • Finition galvanisation à chaud suivant NF EN ISO 1461,
Marque

SIMPSON Strong-Tie

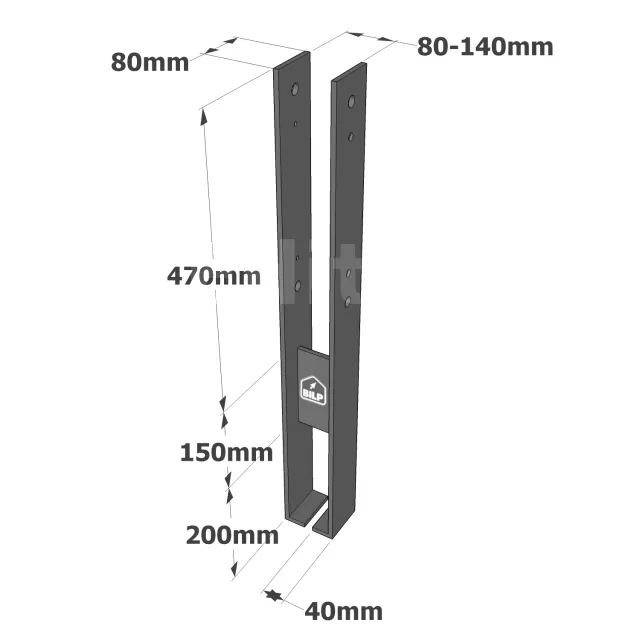

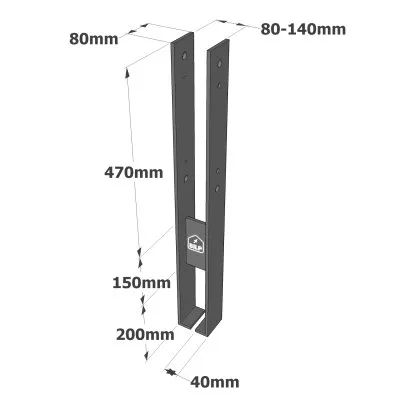

Hauteur (C)

470mm
Hauteur (D)

150mm
Hauteur (E)

200mm
Largeur (F)

40mm
Perçages flancs

4xØ6,5 et 4xØ17
Epaisseur

8mm
Charge maximale admissible en compression

4.55 tonnes

Caractéristiques

Déclarations de performance : FR-DoP-e07/0285

Agréments techniques : ETA-07/0285

Matière

Acier S235JR suivant NF EN 10025,
Finition galvanisation à chaud suivant NF EN ISO 1461,
Épaisseur 8 mm.

Avantages

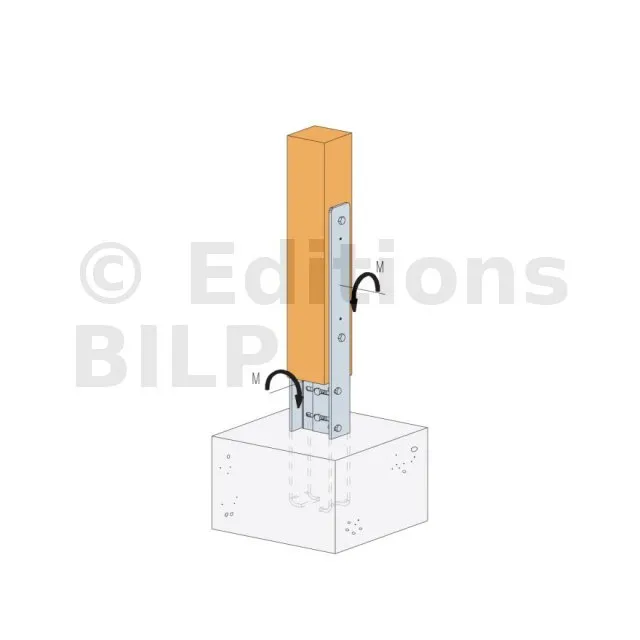

Reprise des moments,
Pour une structure sans contreventements volontaires,
Ajustable pour des bois de largeur de 80 à 140 mm,
Le poteau bois peut être surélevé du béton jusqu’à 200 mm.

Applications

Support

Porteur : béton.
Porté : bois massif, bois composite, lamellé-collé

Domaines d’utilisation

Le CMS est utilisé pour des structures encastrées (ex : carports ou similaire). Dans tous les cas, il s’agit de structures sans contreventement,
Le pied de poteau peut reprendre des moments dans les deux directions.

Données techniques

Dimensions

Implantation et traçage

Mode opératoire

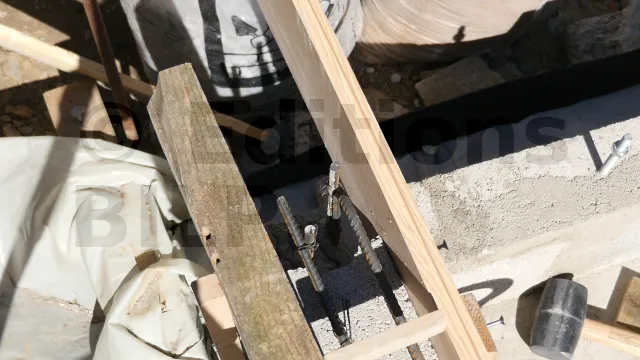

Les cordeaux d’alignement mis en place lors de l’implantation des fondations nous servirons de guide pour cette opération.

Mettez en place des piquets en bout de fer à béton sur l’alignement des cordeaux à une distance d’une vingtaine de centimètres des extrémités de l’extension.

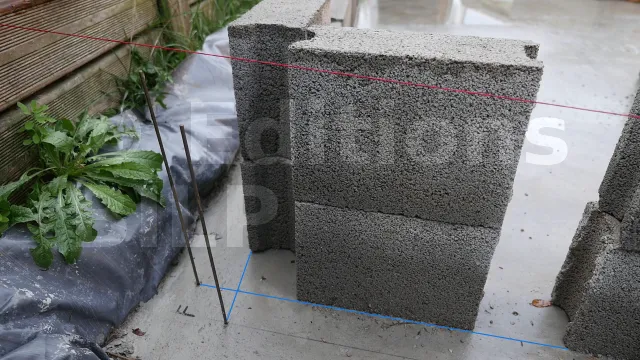

Tirez le cordeau à poudre sur deux extrémités successives pour tracer le contour de l’extension.
Faites un appareillage à sec pour localiser l’emplacement des ancrages des tiges filetées et attentes des chaînages d’angles.

Utilisation d’un cordeau et poudre à tracer

Mettre de la poudre bleue dans l’outil et bien le secouer,
Il faut trois personnes pour la manipulation, deux personnes doivent tenir le matériel sur les deux extrémités et la troisième personne se place au milieu et doit tirer le cordeau vers le haut puis le relâcher pour le traçage.

Références	Dimensions du poteau [mm]		Dimensions [mm]							Perçages flancs
	Largeur		A	B	C	D	E	F	t	Ø6,5	Ø17
	Min.	Max.
CMS	80	140	80-140	80	470	150	200	40	8	4	4

Performances du produit

Implantation et traçage

Mode opératoire
Les cordeaux d’alignement mis en place lors de l’implantation des fondations nous servirons de guide pour cette opération.

Mettez en place des piquets en bout de fer à béton sur l’alignement des cordeaux à une distance d’une vingtaine de centimètres des extrémités de l’extension.
Tirez le cordeau à poudre sur deux extrémités successives pour tracer le contour de l’extension.
Faites un appareillage à sec pour localiser l’emplacement des ancrages des tiges filetées et attentes des chaînages d’angles.

Les raccords d’angle

Références	Fixations		Valeurs Caractéristiques - Bois C24
	Sur poteau		R1,k = R2,k [kN]	R3,k [kN]	R4,k [kN]	RM1,k [kNm]	RM2,k [kNm]
	Quantité	Type	Largeur poteau	Largeur poteau	Largeur poteau	Largeur poteau	Largeur poteau
			≥ 80 mm	≥ 80 mm	≥ 80 mm	≥ 80 mm	80	100	120	140
CMS	2	M16*	96.9	min(74 ; 15/kmod)	min(21.1 ; 19.8/kmod)	min(11.6 ; 7.1/kmod)	3.9	4.8	5.8	6.8

b = largeur du bois [mm]
Avec bulldog type C2 Ø75

Valeurs Caractéristiques simplifiées

Références	Fixations		Valeurs Caractéristiques - Bois C24
	Sur poteau		R1,k = R2,k [kN]	R3,k [kN]	R4,k [kN]	RM1,k [kNm]	RM2,k [kNm]
	Quantité	Type	Largeur poteau	Largeur poteau	Largeur poteau	Largeur poteau	Largeur poteau
			≥ 80 mm	≥ 80 mm	≥ 80 mm	≥ 80 mm	80	100	120	140
CMS	2	M16*	96.7	21.4	21.1	10.1	3.9	4.8	5.8	6.8

Pour le calcul des valeurs caractéristiques simplifiées, kmod a été choisi égal à 0,7

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Fiche technique pieds de poteaux réglable en largeur

Fixations

Le poteau bois est fixé par l’intermédiaire de boulons M16 et de crampons (ex : BULLDOG Type C2 Ø75).

Installation

Partie haute :

1. Présenter le poteau bois dans le pied de poteau,
2. Ajuster le pied de poteau à la section du poteau,
3. Fixer le poteau bois dans le pied de poteau.

Partie basse :

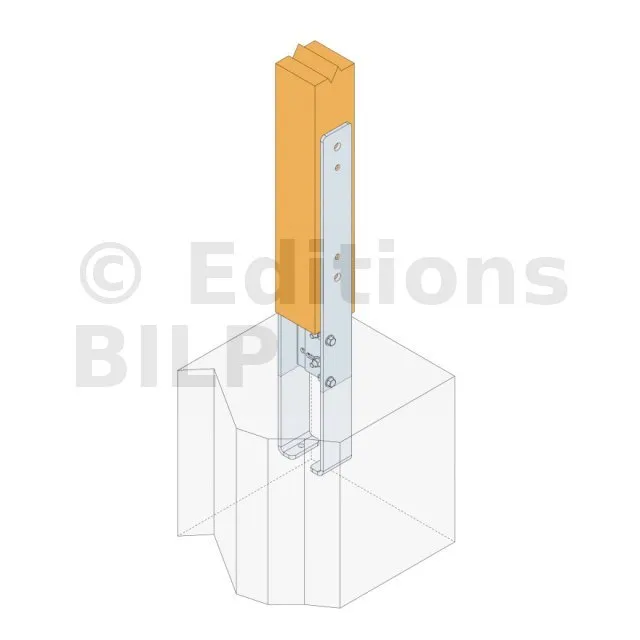

1. Encastrer le pied de poteau dans le béton,
2. Couler le béton jusqu’au niveau des équerres.
