Pieds de poteau en âme à sceller
Les pieds de poteau en âme à sceller servent à ancrer durablement un poteau bois dans le béton tout en l’isolant de l’humidité.
| Produit | Avantages |
|---|---|

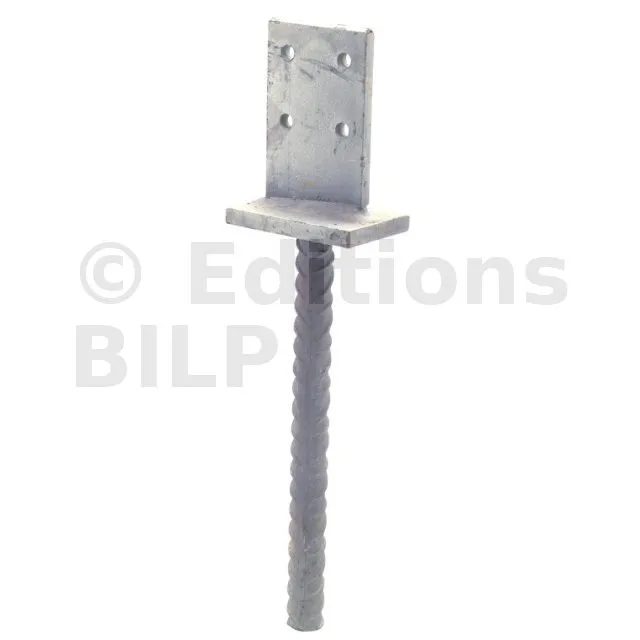

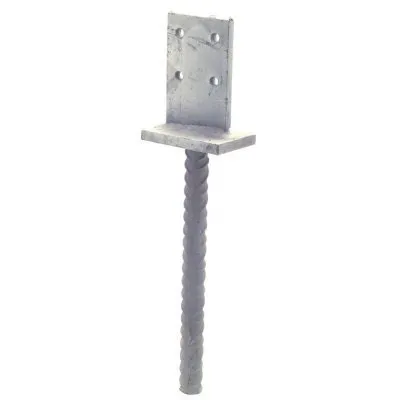

| Pied de poteau en âme à sceller - Réf. PIG | Reprise de charge en soulèvement ; hauteur réglable grâce à la tige à sceller ; galvanisation à chaud anti‑corrosion ; âme très discrète |
Destiné aux bricoleurs, autoconstructeurs, artisans, architectes et autres professionnels du bâtiment, ce dossier de 1 500 mots environ répond aux questions essentielles sur les pieds de poteau en âme à sceller – souvent appelés pied de poteau, pied de poteau à sceller ou encore pied de poteau âme. Il s’appuie sur la fiche technique PIG de Simpson Strong-Tie – référence du marché .
Pieds de poteau à sceller : pourquoi les utiliser ?
Un pied de poteau en âme à sceller sert à ancrer et protéger les poteaux木 contre l’humidité et le pourrissement tout en transmettant les efforts verticaux et horizontaux au support béton . Fabriqué en acier S235JR galvanisé à chaud suivant NF EN ISO 1461, il offre :
une reprise de charge en soulèvement (idéal pour les zones venteuses) ;
une hauteur réglable grâce à la tige à sceller, pratique pour rattraper les légers défauts de hauteur ;
une discrétion visuelle : l’âme s’encastre dans une entaille fine et laisse la face du poteau quasi intacte.
Ces atouts expliquent son succès dans les pergolas, vérandas, auvents, terrasses ou extensions bois. Les support poteau béton et fixation poteau bois sont pensés pour du bois massif, lamellé-collé ou composite.
Solutions alternatives
| Produit alternatif | Mode de pose | Avantages | Inconvénients | Usages courants |
|---|---|---|---|---|
| Pied de poteau en U à sceller | Corps en U noyé dans un plot béton | • Très bonne tenue latérale grâce aux joues • Coût souvent modéré • Large choix de largeurs de poteau | • Hauteur réglable limitée • Bois proche du béton : risque d’humidité ascendante | Pergolas, carports, abris légers |
| Pied de poteau réglable sur platine à visser | Platine chevillée sur dalle ; tige filetée réglable | • Réglage fin en hauteur et aplomb • Poteau surélevé ⇒ bois au sec • Démontable/remplaçable facilement | • Nécessite une dalle plane & résistante • Prix plus élevé • Moins de reprise latérale qu’un scellement | Terrasses, extensions ossature bois, vérandas |
| Pied de poteau à enfoncer (pieu/ancres) | Pique métallique battue ou vissée dans le sol | • Pose sans béton, chantier « sec » et rapide • Réversible (peut se démonter) • Idéal dans les zones sans dalle | • Sensible au type de sol et à la corrosion • Capacité de charge inférieure • Risque de mouvements différés | Clôtures, pergolas légères, abris de jardin |
| Plot PVC réglable + équerre | Plot support posé sur membrane ou dalle + équerre vissée | • Réglage précis de la hauteur • Excellent drainage, aucune remontée capillaire • Pose sans scellement lourd | • Réservé aux charges moyennes • Nécessite une surface porteuse continue • Non structurel pour grands portiques | Terrasses bois/composite, planchers surélevés |
| Sabot à ailes extérieures à visser | Sabot fixé latéralement sur support bois/béton | • Très bonne reprise en cisaillement • Simplicité de mise en œuvre • Faible encombrement au sol | • Aucun réglage en hauteur • Poteau non isolé du support • Usage limité aux assemblages latéraux | Solives, renforts de charpente, pieds contre muret |
Pieds de poteau en âme à sceller
Le PIG est utilisé pour ancrer et protéger les poteaux du pourrissement. Il doit être scellé dans le béton.
Caractéristiques :
Agréments techniques : ETA-07/0285
Déclarations de performance :FR-DoP-e07/0285
Matière :
- S235JR suivant NF EN 10025.
- Finition galvanisation à chaud suivant NF EN ISO 1461,
Avantages :
- Reprise de charge en soulèvement,
- Hauteur réglable grâce à la tige à sceller,
- Discrétion améliorée.
Applications
Support :
- Porteur : béton
- Porté : bois massif, bois composite, lamellé-collé.
Domaines d’utilisation :
- Poteaux de auvents et pergolas
- Poteaux de vérandas et de terrasse,
- Poteaux de console...
Données techniques

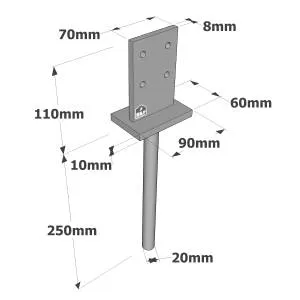

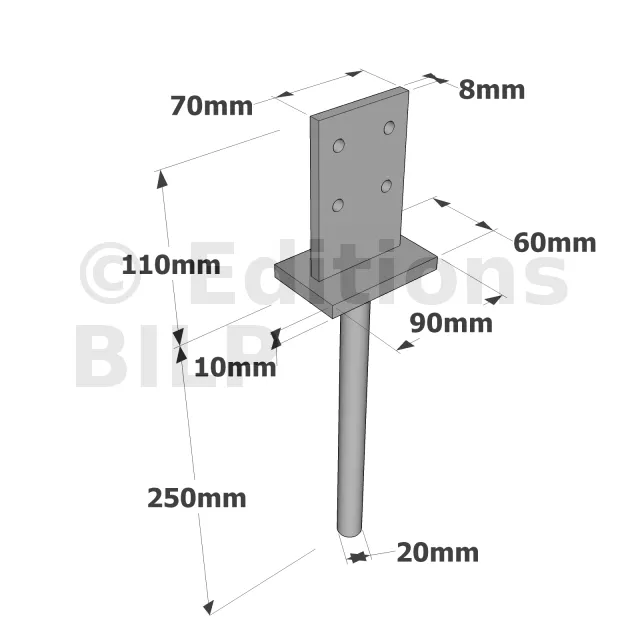

Dimensions
| Références | Dimensions [mm] | Perçages platine haute | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | F | G | H | t1 | t2 | Ø8.5 | |
| PIG | 90 | 60 | 110 | 250 | 20 | 70 | 8 | 10 | 4 |
Performances du produit
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sur poteau | R1.k | R2.k | R3.k | R4.k | |||||||||||||
| Quantité | Type | Largeur poteau [mm] | Largeur poteau [mm] | Largeur poteau [mm] | |||||||||||||
| 60 | 80 | 100 | 120 | 60 | 80 | 100 | 120 | 60 | 80 | 100 | 120 | 140 | 160 | ||||
| PIG | 4 | STD8x L | 54.5/kmod | 13.8 | 16 | 18.7 | 20.7 | min( 9.4 ; 7.9/kmod ) | min( 10.9 ; 7.9/kmod ) | min( 12.7 ; 7.9/kmod ) | 7.9/kmod | 3.1 | 4.1 | min( 5.9 ; 5.3/kmod ) | min( 7.9 ; 5.4/kmod ) | min( 9.4 ; 5.7/kmod ) | 6.3/kmod |
Valeurs Caractéristiques simplifiées
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sur poteau | R1.k | R2.k | R3.k | R4.k | |||||||||||||
| Quantité | Type | Largeur poteau [mm] | Largeur poteau [mm] | Largeur poteau [mm] | |||||||||||||
| 60 | 80 | 100 | 120 | 60 | 80 | 100 | 120 | 60 | 80 | 100 | 120 | 140 | 160 | ||||
| PIG | 4 | STD8x L | 77.8 | 13.8 | 16 | 18.7 | 20.7 | 9.4 | 10.9 | 11.3 | 11.3 | 3.1 | 4.1 | 5.9 | 7.9 | 8.1 | 9 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur poteau bois :
- Broches STD8 ou boulons de Ø 8 mm.
Sur béton :
- Scellement du rond à béton Ø 20 mm dans la dalle à béton avec résine AT-HP.

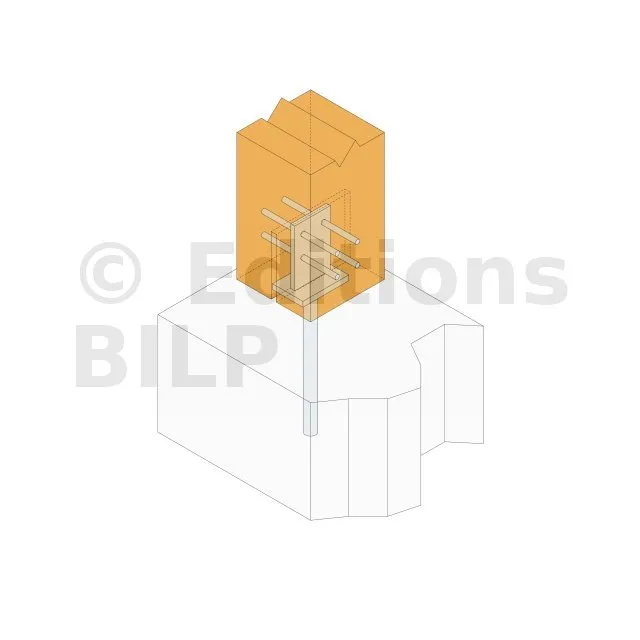

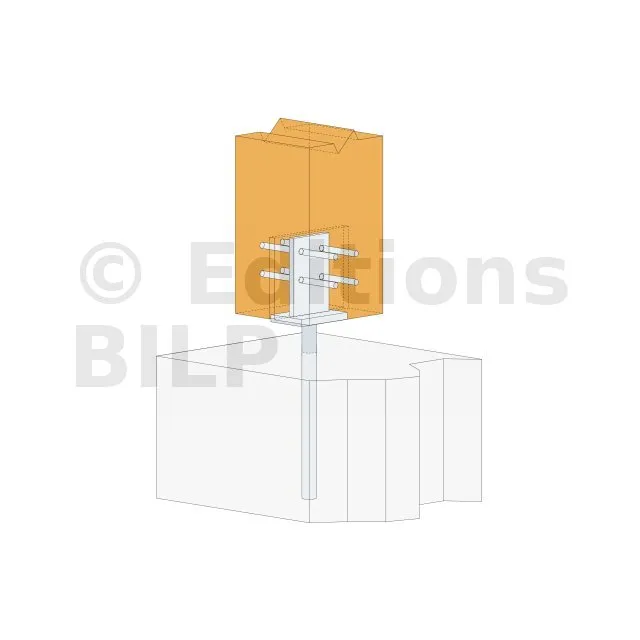

Installation
Partie haute :
1. Réaliser une entaille verticale en âme du poteau (largeur en fonction de l’épaisseur de l’âme)
2. Identifier la position des broches (ou boulons) sur les flancs du poteau
3. Percer transversalement le poteau pour y insérer les broches. (diamètre de perçage fonction du diamètre de la broche)
4. Positionner le pied de poteau en âme et insérer les broches.
Partie basse :
1. Fixer le pied de poteau au poteau,
2. Percer le support verticalement, au diamètre et à la profondeur préconisé,
3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement,
4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.
