Pieds de poteau mini
Les pieds de poteau mini permettent de surélever un poteau bois tout en conservant une garde‑au‑sol minimale, idéale lorsque la hauteur disponible est limitée.
| Produit | Avantages spécifiques |

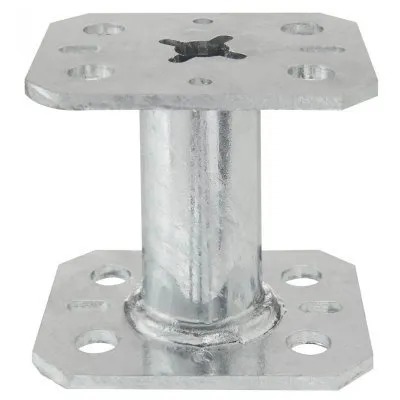

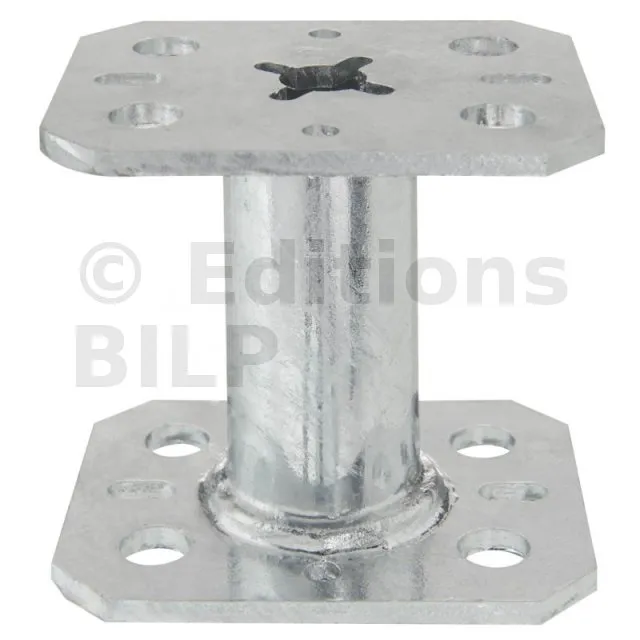

| Pied de poteau mini fixe 50 mm (PPMINI50) | Hauteur ultra‑basse 50 mm ; prix économique ; pose rapide sur béton ou bois |
| Pied de poteau mini fixe 70 mm (PPMINI70) | Garde‑au‑sol 70 mm pour meilleure ventilation ; perçages identiques au 50 mm ; toujours aussi compact |
| Pied de poteau mini fixe 80 mm (PPMINI80) | Garde‑au‑sol maximale 80 mm ; protection accrue contre éclaboussures ; galvanisation à chaud EN ISO 1461 |

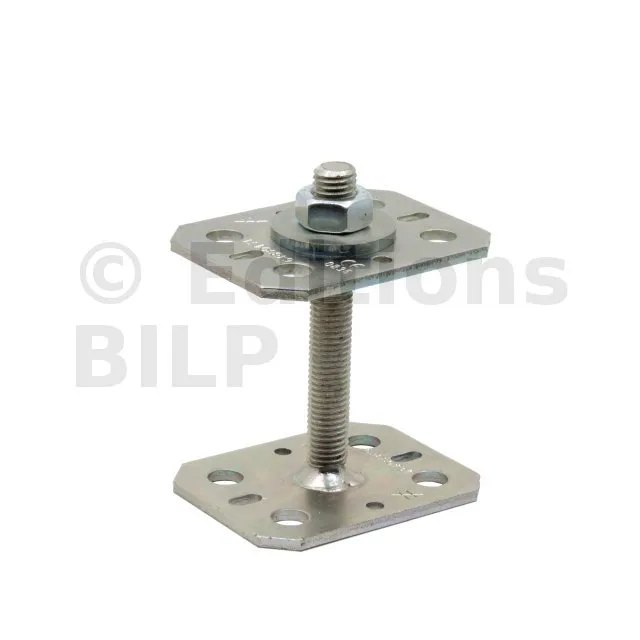

| Pied de poteau mini réglable 30‑90 mm (APB7090/100) | Réglage continu 30‑90 mm pour rattraper les niveaux ; faible encombrement ; adaptation à divers supports |
Survolez les cases du tableau avec le curseur, pour obtenir plus d'informations sur les produits disponibles. Puis cliquez sur la case désirée pour ajouter un produit au panier.
| Légendes : | |
|---|---|
| Produit non disponible | |
| Bientôt disponible ! | |
| Profitez-en ! | |
| Produit disponible en expédition immédiate |
| Hauteur (F) | |||||||
|---|---|---|---|---|---|---|---|
30-90mm | 50mm | 70mm | 80mm | ||||
| Conditionnement | |||||||
| 1 pièce | |||||||
| 10 pièces | |||||||
| 25 pièces | |||||||
Pourquoi mettre un pied de poteau mini ?
Le pied de poteau mini – parfois appelé support pied poteau mini – assure la liaison entre un poteau bois et son support béton, acier ou bois.
Son rôle est double : garantir la stabilité mécanique de la structure et préserver la longévité du bois en le maintenant à distance du sol humide. Cette garde au sol, fût-elle réduite, limite les remontées capillaires et l’attaque biologique.
Quand utiliser une base de poteau ?
Comment protéger un pied de poteau en bois déjà fait ?
Une base « mini » s’impose chaque fois que la hauteur disponible sous l’ouvrage est limitée : platelages de terrasses, garde-corps bas, marches d’escalier, cloisons légères ou chemins de câble. Dans ces configurations, l’épaisseur de platine réduite évite un ressaut gênant sans sacrifier la reprise d’efforts.
Pour des bois déjà posés, la protection repose sur trois leviers complémentaires :
Traitement fongicide / insecticide de rétrolavage.
Insertion d’une cale imperméable entre la section bois et la platine.
Usage d’une finition à film épais ou d’une lasure microporeuse renouvelée périodiquement.
Caractéristiques et avantages principaux
Acier S235JR galvanisé à chaud : excellente tenue à la corrosion (NF EN ISO 1461).
Épaisseur 4 mm : compromis robustesse / légèreté.
Garde au sol réduite pour un niveau fini précis.
Compatible bois massif, lamellé-collé, bois composite.
Conforme aux principes de l’Eurocode 5 pour bois C24 ; valeurs caractéristiques calculées avec kmod = 0,65 (service 3, charge moyen terme).
Tableau des dimensions
| Référence | A (mm) | B (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Poids (kg) |
|---|---|---|---|---|---|---|---|
| PPMINI50 | 90 | 70 | 90 | 70 | 50 | 34 | 0,49 |
| PPMINI70 | 90 | 70 | 90 | 70 | 70 | 34 | 0,50 |
| PPMINI80 | 90 | 70 | 90 | 70 | 80 | 34 | 0,55 |
Performances de reprise d’efforts – bois C24 sur béton
| Référence | R1,k parallèle (kN) | R1,k perpendiculaire (kN) |
|---|---|---|
| PPMINI50 | 68,7 | 21,6 |
| PPMINI70 | 68,7 | 21,6 |
| PPMINI80 | 68,7 | 21,6 |
Les valeurs ci-dessus sont « simplifiées » : elles demeurent valables sous les conditions de service précisées dans l’ETE-07/0285.
Comparaison avec d’autres solutions de fixation basique
| Solution | Avantages | Inconvénients |
|---|---|---|
| Pied poteau en U réglable | Adaptable en largeur, réglage en hauteur, bonne ventilation. | Coût supérieur, hauteur de garde au sol > 60 mm. |
| Sabot à ailes intérieures | Pose rapide, prix contenu. | Pas de réglage, bois en contact avec la platine ; risque de pourriture. |
| Ancrage chimique direct | Esthétique invisible, excellente rigidité. | Mise en œuvre lourde, retrait impossible sans couper le poteau. |
Solutions alternatives
| Produit alternatif | Avantages | Inconvénients |
| Pieds de poteau fixes PPA | • Très forte capacité de charge • Platine large et rigide • Finition galvanisée à chaud | • Hauteur non réglable • Empreinte plus importante |
| Pied de poteau U avec platine PPUP70 | • Maintien latéral grâce au U • Résiste aux efforts dans 4 directions • Pose simple par boulonnage | • Élément visible autour du poteau • Aucun réglage de hauteur |
| Pied de poteau en âme avec platine PPSDT | • Fixation centrale quasi invisible • Bonne reprise en compression • Convient aux poteaux étroits | • Nécessite usiner/entailler le poteau • Hauteur fixe |
| Pied de poteau réglable sous charge PPRC | • Hauteur ajustable sur chantier • Supporte des charges élevées • Installation rapide | • Prix plus élevé • Filetage exposé : protection anticorrosion à prévoir |
Bonnes pratiques d’entretien
Inspecter les serrages et la protection anticorrosion tous les 24 mois.
Éviter le ruissellement acide (eau de cuivre, eau chlorée).
Pour les ouvrages en zone tropicale humide, combiner galvanisation + lasure fongicide et ventilations latérales.
Conclusion
Grâce à leur conception compacte, les pieds de poteau mini galvanisés se révèlent incontournables pour les professionnels – artisans charpentiers, architectes, auto-constructeurs – qui recherchent une solution discrète, fiable et conforme aux normes.
En veillant à sélectionner le modèle adapté à la section de poteau et à respecter les prescriptions de fixation, il est possible d’allier esthétique, durabilité et sécurité, même dans les contextes contraints.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Implantation de la platine supérieure

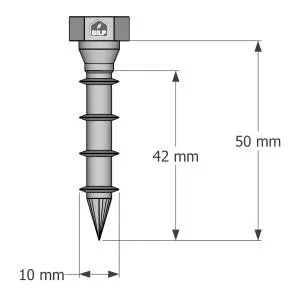

Placer la platine sous le poteau, puis la fixer avec des tirefonds SSH Ø10 × 50 ou LAG 10 × 80 après pré-perçage.
Ancrage de la platine inférieure
Béton : goujon FM 753 EVO M8 × 68/5 ou scellement chimique AT-HP + LMAS M10-120/25.
Bois porteur : vis connecteurs ou boulons Ø10.
Réglage de l’aplomb
Exploiter le jeu permis par les perçages Ø11 pour aligner la structure avant serrage définitif.
Protection finale
Appliquer une finition compatible galvanisation ; en zone littorale, préférer une peinture polyuréthane haute durabilité.
Choisir le bon modèle selon l’ouvrage
| Type d’ouvrage | Modèle conseillé | Mot-clé SEO à intégrer | Justification |
|---|---|---|---|
| Terrasse bois | PPMINI50 | pied poteau mini terrasse bois | Garde au sol très basse ; esthétique. |
| Pergola légère | PPMINI70 | pied poteau mini pergola | Section 70 mm courante pour chevrons. |
| Carport | PPMINI80 | pied poteau mini pour carport | Section 80 mm ; effort latéral plus élevé. |
Compatibilités et limites
Bois : résineux C18 → C30, bois modifié thermiquement, composites haute densité.
Supports : dalle béton ≥ C20/25, longrine acier ≥ 6 mm d’épaisseur, poutre bois structurale.
Charges dynamiques (par exemple garde-corps soumis au vent) : vérifier le coefficient dynamiquement amplificateur selon l’Eurocode 1.
Environnement XC4, XD ou XS : prévoir un revêtement complémentaire ou un pied en pied poteau mini acier inoxydable lorsque la galvanisation n’est pas suffisante.
