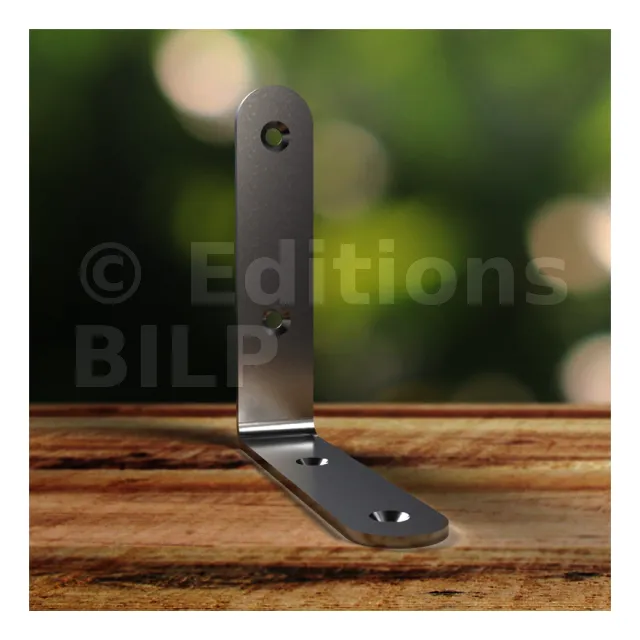

Équerres de chaise standard

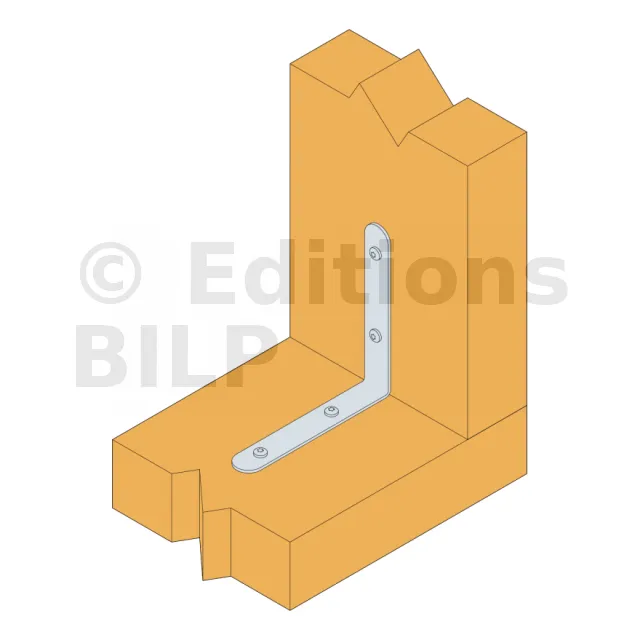

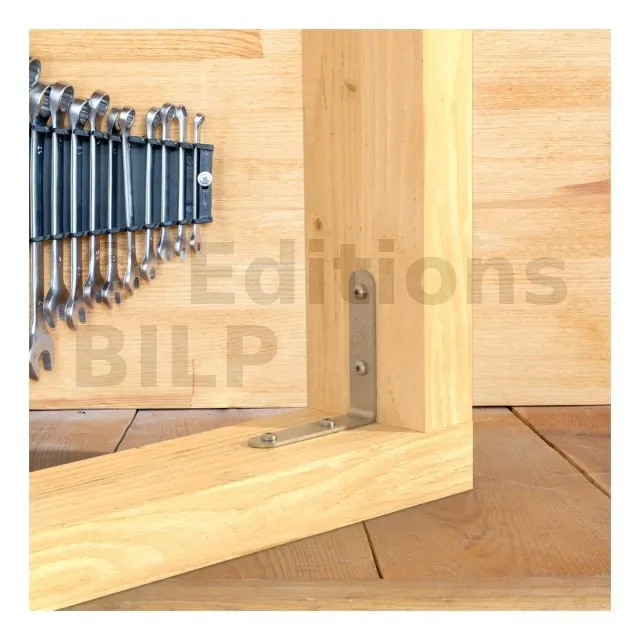

Les équerres de chaise EC sont communément utilisées pour le renforcement d‘assemblages de meubles. Elles entrent dans de nombreux projets de bricolage.
Équerres de chaise standard
Caractéristiques :
Matière :
- Acier S235JR suivant NF EN 10025,
- Finition électrozinguée blanche suivant ISO 2081.
- Épaisseur : 2 à 3 mm selon les modèles.
Avantages :
- Une large gamme pour une variété d’utilisations.
- Utilisable sur bois et sur béton.
Applications
Support :
- Porteur : bois
- Porté : bois
Domaines d’utilisation :
- Bois massif,
- Panneaux,
- PVC,
- Petites menuiseries,
- Consoles, étagères,
- Charpentes, ossatures,
- Préaux...
Données techniques
Dimensions

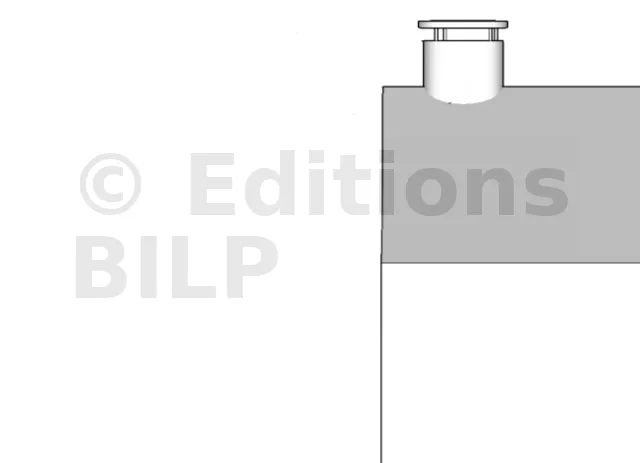

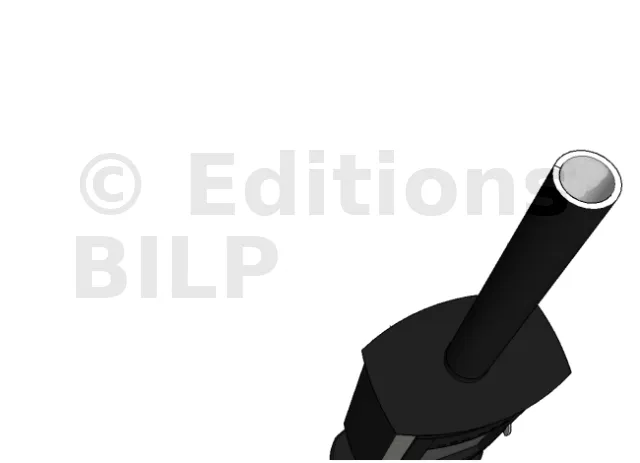

Le diamètre du conduit qui relie l’appareil de chauffage doit être de la même taille ou plus grande que la buse de l’appareil lui-même. Pour un poêle à bois, la buse doit mesurer au moins 150 mm, tandis que pour un poêle à granulés, elle doit mesurer au minimum 80 mm.
texte=
|points=577,194,614,169|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=Diamètre de 150 mm|points=348,116,449,116,594,181|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=Tube du poêle|points=339,170,413,170,514,246|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=Poêle à bois|points=329,274,362,274,396,331|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=576,185,576,206|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=615,160,614,180|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
Conformément à la réglementation, le tubage doit être situé à une distance minimale de 0,40 m du faîtage de la maison et de toute construction située à moins de 8 mètres.
texte=
|points=429,41,313,41|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=388,88,313,88|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=325,42,325,88|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=0,40 m|points=234,129,249,129,322,67|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=Faîtage de la maison|points=256,177,296,177,398,89|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=Tube/cheminée|points=268,245,310,245,470,68|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=318,48,333,35|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e
texte=
|points=320,94,333,81|type_legende=trait|couleur=#7e7e7e|couleur_fleche=#7e7e7e

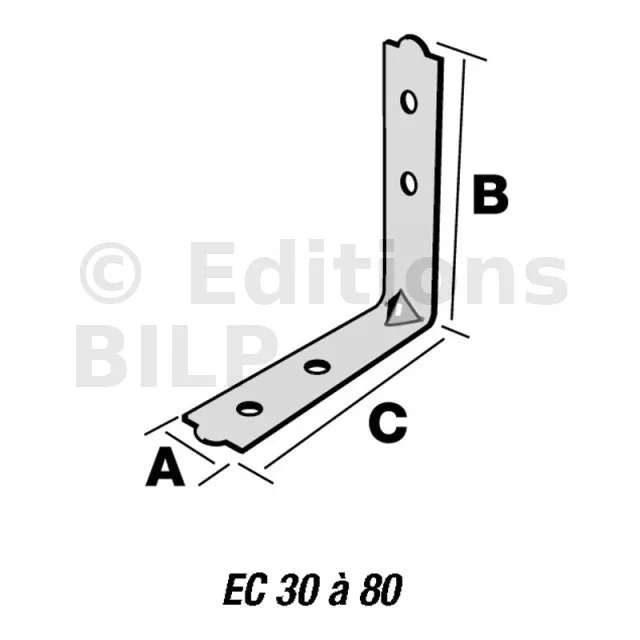

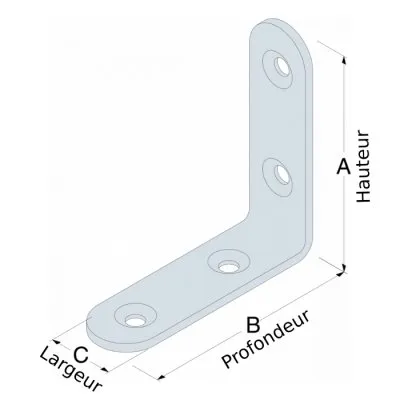

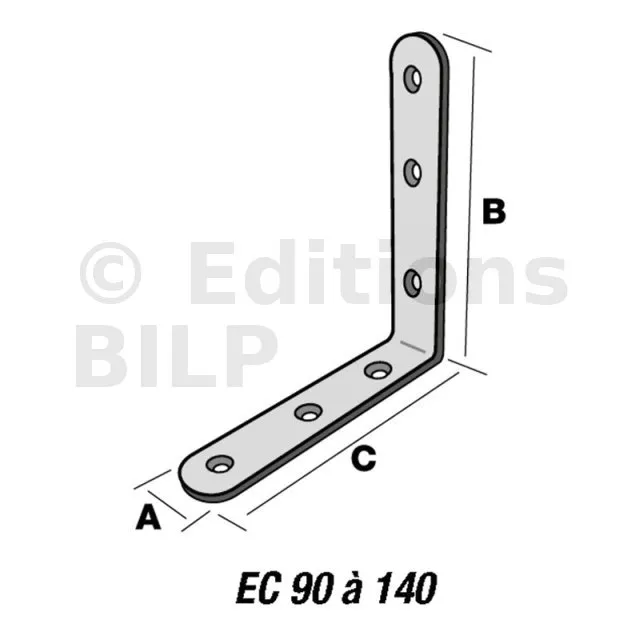

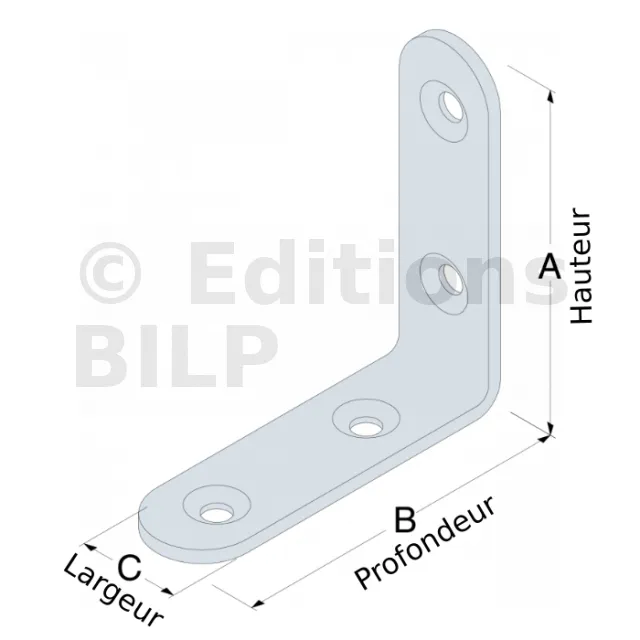

| Dimensions [mm] | Perçages Aile A | Perçages Aile B | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Références | A | B | C | t | Ø4.5 | Ø5.8 | Ø6 | Ø4.5 | Ø5.8 | Ø6 |
| EC30/2 | 30 | 30 | 15 | 2 | 2 | - | - | 2 | - | - |
| EC40/2 | 40 | 60 | 15 | 2 | 2 | - | - | 2 | - | - |
| EC60/2 | 60 | 60 | 15 | 2 | 2 | - | - | 2 | - | - |
| EC80/2.5 | 80 | 80 | 18 | 2.5 | 2 | - | - | 2 | - | - |
| EC100/3 | 100 | 100 | 18 | 3 | - | 2 | - | - | 2 | - |
| EC120/3 | 120 | 120 | 20 | 3 | - | - | 2 | - | - | 2 |
| EC140/3 | 140 | 140 | 20 | 3 | - | - | 2 | - | - | 2 |
